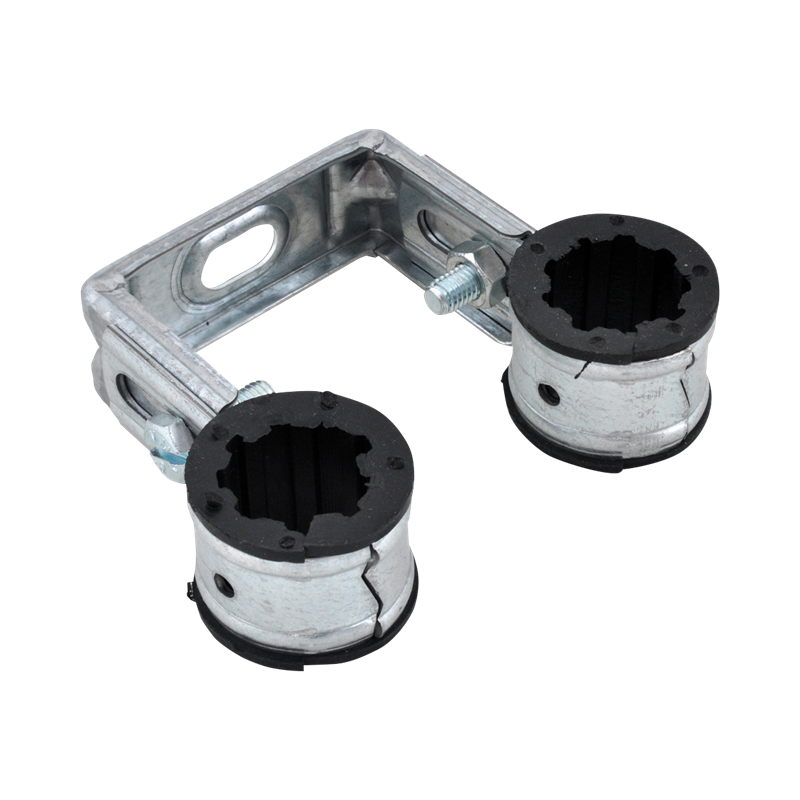

Walraven Duplo Abrazadera Pg EPDM negra 15mm
para tubos de calefacción
Características
- dos abrazaderas con escuadra de apoyo de conexión
- para la fijación de dos tuberías
- ahorra espacio
- Las carcasas de las Abrazaderas están reforzadas
- dos piezas del engranaje de la abrazadera
- escuadra de apoyo reforzada para mayor resistencia
- el aislante para el tubo se ajusta fácilmente
- distancia ajustable entre tubería y pared
- material: acero
- pregalvanizado
- revestimiento insonorizante según DIN 4109
Especificaciones
Identificación
| Número de producto | 3215015 |
|---|
Dimensiones del producto
| Ranura de fijación (mm) Carta de referencia: FS | 15x8,5 |
|---|---|
| Distancia de corazón a corazón (mm) Carta de referencia: k | 60 |
| Grosor de la incrustación (mm) Carta de referencia: IT | 3.75 |
| Max. Distancia a la pared Abrazaderas centrales (mm) | 65.25 |
| Altura máxima (mm) Carta de referencia: Ht,max | 78.75 |
| Mín. Distancia a la pared Abrazaderas centrales (mm) | 51 |
| Diámetro exterior de la tubería (mm) Carta de referencia: D | 15 |
| Profundidad total (mm) Carta de referencia: DtT | 25 |
| Altura total (mm) Carta de referencia: H | 65 |
| Anchura total (mm) Carta de referencia: W | 87 |
Características técnicas
| Tipo de conductor clave | Hexágono |
|---|---|
| Material | Acero |
| Calidad del material | St. 1.0226 |
| Método de montaje | Parte inferior lateral |
| Protección de superficies | Pregalvanizado |
| Tratamiento de superficies | Sin tratar |
| ¿Con incrustaciones? | Yes |
Homologaciones y declaraciones
| Declaración Ambiental de Producto (EPD) | No |
|---|
Carga segura
| Carga máxima permitida Fax (N) Carta de referencia: Fa,x | 100 |
|---|---|
| Carga máxima permitida Faz (N) Carta de referencia: Fa,z | 200 |
Pesos
| Peso calculado (g) | 112 |
|---|---|
| Peso calculado [kg] (kg) | 0.11 |
Información de embalaje
| Paquete 1 Forma | Caja de cartón |
|---|---|
| Paquete 1 U.E. | 25 |
| Paquete 1 Altura (mm) | 123 |
| Paquete 1 Ancho (mm) | 200 |
| Paquete 1 Longitud (mm) | 266 |
| Paquete 1 Peso (g) | 2927 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 3150 |
| Pack 2 Altura (mm) | 1005 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 389802 |
| Pack 3 Forma | Tipo de embalaje no disponible |
