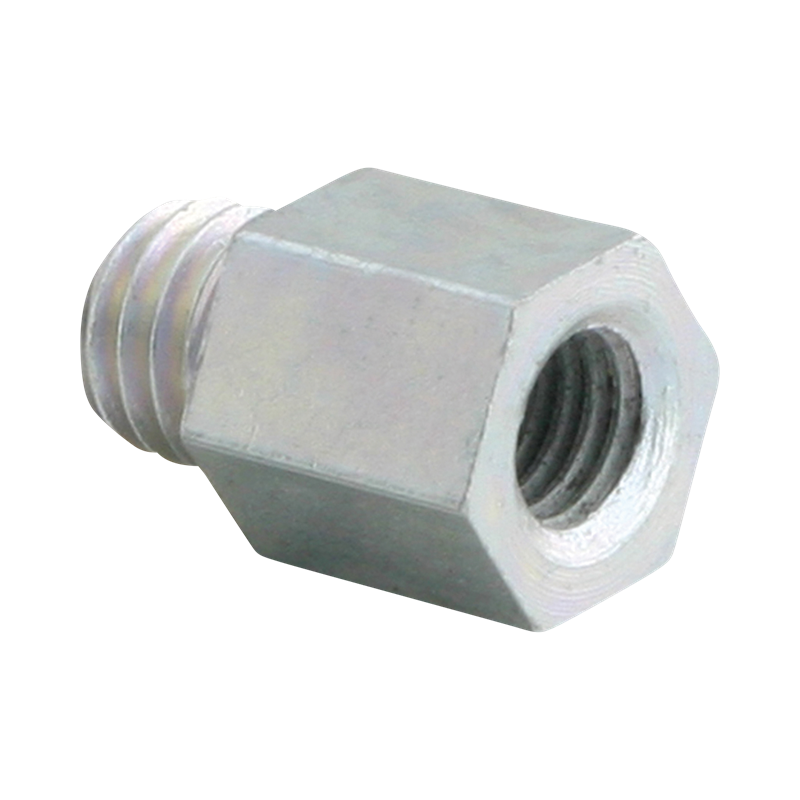

Walraven Thread Adaptor zinc plated MAxFE G1/2"Gx3/4"
ajuste para conexión roscada
Características
- para alargar o reducir el tamaño de rosca en la conexión de abrazaderas, etc.
- material: acero
- acero zincado
Especificaciones
Identificación
| Número de producto | 6473621 |
|---|
Dimensiones del producto
| Tamaño de rosca A Carta de referencia: TSA | G¾” |
|---|---|
| Longitud de rosca A (mm) Carta de referencia: TLA | 17 |
| Tamaño de rosca B Carta de referencia: TSB | G½” |
| Longitud de rosca B (mm) Carta de referencia: TLB | 14 |
| Altura nominal de la cabeza (mm) Carta de referencia: HH,n | 20 |
| Anchura de los pisos (mm) Carta de referencia: WAF | 27 |
| Altura total (mm) Carta de referencia: H | 35 |
| Anchura total (mm) Carta de referencia: W | 30 |
| Profundidad total (mm) Carta de referencia: DtT | 30 |
| Paso de rosca A (mm) Carta de referencia: TPA | 1.81 |
| Paso de rosca B (mm) Carta de referencia: TPB | 1.81 |
Características técnicas
| Color | Zinc |
|---|---|
| Espesor de la capa Protección de la superficie (µm) | 8 |
| Material | Acero |
| Calidad del material | St. 1.0715 |
| Sistema de atornillado | Hexágono exterior |
| Protección de superficies | Zincado |
| Tratamiento de superficies | Sin tratar |
| Hilo Género A Carta de referencia: TGA | Rosca hembra |
| Hilo Género B Carta de referencia: TGB | Rosca macho |
| Rosca Tipo A Carta de referencia: TTA | En pulgadas |
| Rosca Tipo B Carta de referencia: TTB | En pulgadas |
Carga segura
| Carga máxima permitida Faz (N) Carta de referencia: Fa,z | 12700 |
|---|
Pesos
| Peso calculado (g) | 70 |
|---|---|
| Peso calculado [kg] (kg) | 0.07 |
Información de embalaje
| Paquete 1 Forma | Caja de cartón |
|---|---|
| Paquete 1 U.E. | 25 |
| Paquete 1 Altura (mm) | 80 |
| Paquete 1 Ancho (mm) | 76 |
| Paquete 1 Longitud (mm) | 159 |
| Paquete 1 Peso (g) | 1790 |
| Pack 2 Forma | Caja de cartón |
| Lote 2 U.E. | 250 |
| Pack 2 Altura (mm) | 168 |
| Pack 2 Ancho (mm) | 180 |
| Pack 2 Longitud (mm) | 400 |
| Paquete 2 Peso (g) | 18065 |
| Pack 3 Forma | Tipo de embalaje no disponible |
Descargas y certificados
