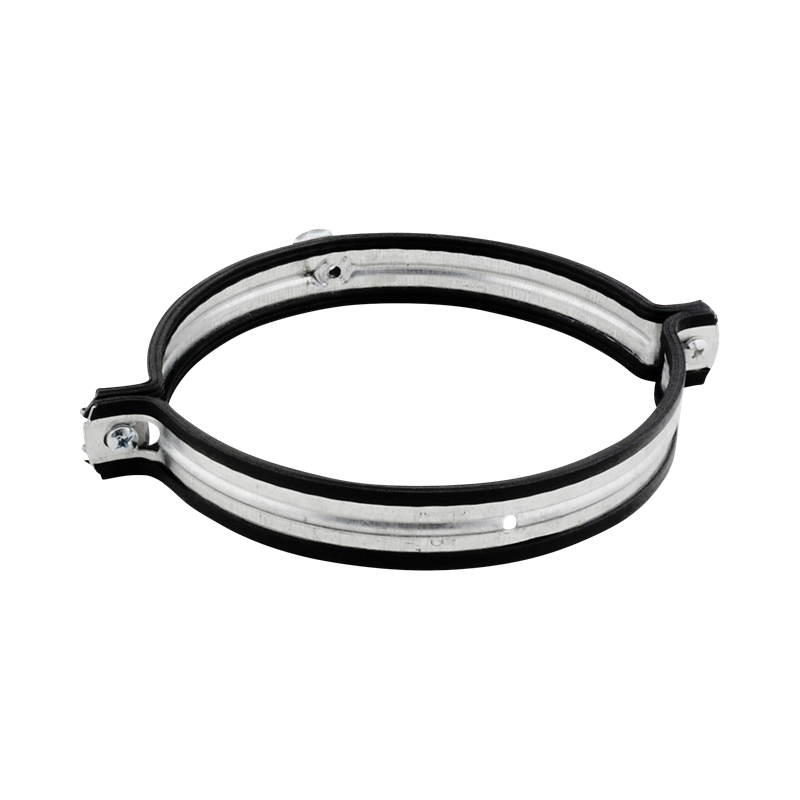

Walraven Aero® Abrazadera Pg M8/10 TPE 600mm
para conductos de ventilación en espiral
Características
- con sistema de cierre rápido
- diseño patentado
- la goma está unida a la abrazadera (permanece adherida cuando se desliza el conducto de aire)
- material: abrazadera para tubería fabricada en acero
- pregalvanizado
- revestimiento aislante de ruido, goma de TPE, negro
Especificaciones
Identificación
| Número de producto | 4115600 |
|---|
Dimensiones del producto
| Diámetro exterior de la tubería (mm) Carta de referencia: D | 600 |
|---|---|
| Rosca de conexión Carta de referencia: G | M8/M10 |
| Altura total (mm) Carta de referencia: H | 649 |
| Anchura total (mm) Carta de referencia: W | 675 |
| Profundidad total (mm) Carta de referencia: DtT | 28 |
| Material Grosor (mm) Carta de referencia: MT | 2 |
| Material Anchura (mm) Carta de referencia: MW | 25 |
| Tamaño del tornillo Carta de referencia: ds | M8 |
| Tuerca de conexión Ancho de llave (WAF) (mm) Carta de referencia: WAF,cn | 13 |
| Grosor efectivo del caucho (mm) | 3 |
| Longitud de rosca A (mm) Carta de referencia: TLA | 10.5 |
| Longitud de rosca B (mm) Carta de referencia: TLB | 9 |
Características técnicas
| Color | Zinc |
|---|---|
| Conexión | Rosca hembra |
| Incrustación | TPE |
| Tamaño del conductor clave Carta de referencia: Drive | WAF13 |
| Espesor de la capa Protección de la superficie (µm) | 5 |
| Esclusa | Doble tornillo |
| Material | Acero |
| Calidad del material | St. 1.0226 |
| Temperatura de funcionamiento (°C) | -40 - 90 |
| Adecuado para | Bobina de tubo |
| Adecuado para el número de tuberías | 1 |
| Protección de superficies | Pregalvanizado |
| Tratamiento de superficies | Sin tratar |
| Momento de torsión para la instalación (Nm) Carta de referencia: Tinst | 3 |
Homologaciones y declaraciones
| Marcado CE | No |
|---|---|
| Informe de ensayo EN 1363-1 | No |
| Declaración Ambiental de Producto (EPD) | No |
| Evaluación Técnica Europea (ETA) | No |
| Aprobación FM | No |
| Informe de ensayo ISO 3822-1 | No |
| Marca de calidad RAL-GZ 655/B | No |
| Marca de calidad RAL-GZ 656 | No |
| Certificado UL | No |
| Certificado ULC | No |
| Aprobación VdS | No |
Carga segura
| Carga máxima permitida Faz (N) Carta de referencia: Fa,z | 1150 |
|---|---|
| Carga máxima permitida calculada Faz [kN] (kN) Carta de referencia: Fa,z | 1.15 |
Pesos
| Peso calculado (g) | 1240 |
|---|---|
| Peso calculado [kg] (kg) | 1.24 |
Información de embalaje
| Paquete 1 GTIN | 08712993812325 |
|---|---|
| Paquete 1 Forma | Paquete |
| Paquete 1 U.E. | 3 |
| Paquete 1 Altura (mm) | 30 |
| Paquete 1 Ancho (mm) | 305 |
| Paquete 1 Longitud (mm) | 675 |
| Paquete 1 Peso (g) | 3730 |
| Paquete 2 GTIN | 08712993140060 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 300 |
| Pack 2 Altura (mm) | 750 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 392000 |
| Pack 3 Forma | Tipo de embalaje no disponible |
