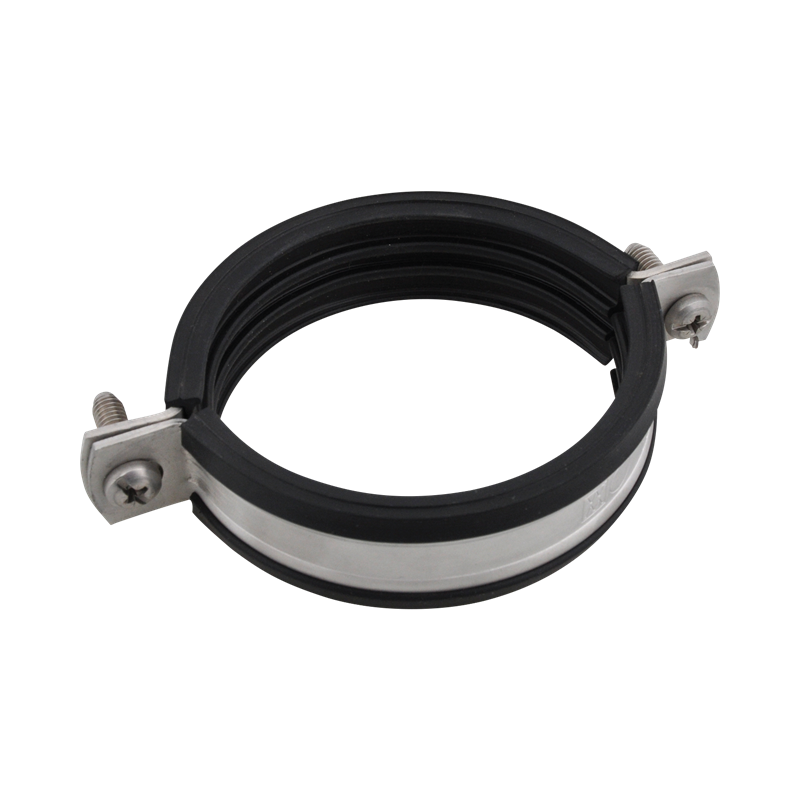

Walraven Bifix® 1301 Abrazadera inox EPDM M10 86-91mm
para tubos de acero inoxidable y plástico
Características
- Abrazaderas de dos tornillos
- con sistema de bloqueo rápido
- material: acero inoxidable 1.4404 (AISI 316L)
- revestimiento aislante del ruido, caucho EPDM, negro
- forro resistente al envejecimiento
- revestimiento insonorizante según DIN 4109
Especificaciones
Identificación
| Número de producto | 3127091 |
|---|
Dimensiones del producto
| Diámetro exterior de la tubería (mm) Carta de referencia: D | 86 - 91 |
|---|---|
| DN Carta de referencia: DN | DN 80 |
| Imperial tube diameter (in) Carta de referencia: D | 3 |
| Rosca de conexión Carta de referencia: G | M10 |
| Altura total (mm) Carta de referencia: H | 109 |
| Anchura total (mm) Carta de referencia: W | 130 |
| Profundidad total (mm) Carta de referencia: DtT | 25 |
| Material Grosor (mm) Carta de referencia: MT | 2 |
| Material Anchura (mm) Carta de referencia: MW | 20 |
| Tamaño del tornillo Carta de referencia: ds | M6 |
| Tuerca de conexión Ancho de llave (WAC) (mm) Carta de referencia: WAC,cn | 19.63 |
| Tuerca de conexión Ancho de llave (WAF) (mm) Carta de referencia: WAF,cn | 17 |
| Grosor efectivo del caucho (mm) | 4 |
| Longitud de rosca A (mm) Carta de referencia: TLA | 8 |
Características técnicas
| Color | Gris |
|---|---|
| Conexión | Rosca hembra |
| Incrustación | EPDM |
| Valor de amortiguación de la incrustación (dB(A)) | 18 |
| Tamaño del conductor clave Carta de referencia: Drive | PZ2 |
| Esclusa | Doble tornillo |
| Material | Acero inoxidable |
| Calidad del material | 1.4404 (AISI 316L) |
| Temperatura de funcionamiento (°C) | -40 - 315 |
| Adecuado para | Tubo de acero inoxidable, Tubo de plástico, Tubo de aluminio, Tubo de cobre, Tuberías metálicas, Tubo de acero, Tubo de pared delgada |
| Adecuado para el número de tuberías | 1 |
| Protección de superficies | Pasivado |
| Tratamiento de superficies | En escabeche |
| Momento de torsión para la instalación (Nm) Carta de referencia: Tinst | 3 |
Homologaciones y declaraciones
| Marcado CE | No |
|---|---|
| Informe de ensayo EN 1363-1 | No |
| Declaración Ambiental de Producto (EPD) | Yes |
| Evaluación Técnica Europea (ETA) | No |
| Aprobación FM | No |
| Informe de ensayo ISO 3822-1 | No |
| Marca de calidad RAL-GZ 655/B | No |
| Marca de calidad RAL-GZ 656 | No |
| Certificado UL | No |
| Certificado ULC | No |
| Aprobación VdS | No |
Carga segura
| Carga máxima permitida Faz (N) Carta de referencia: Fa,z | 1350 |
|---|---|
| Carga máxima permitida calculada Faz [kN] (kN) Carta de referencia: Fa,z | 1.35 |
Pesos
| Peso calculado (g) | 160 |
|---|---|
| Peso calculado [kg] (kg) | 0.16 |
Información de embalaje
| Paquete 1 GTIN | 08712993022083 |
|---|---|
| Paquete 1 Forma | Caja de cartón |
| Paquete 1 U.E. | 25 |
| Paquete 1 Altura (mm) | 175 |
| Paquete 1 Ancho (mm) | 200 |
| Paquete 1 Longitud (mm) | 266 |
| Paquete 1 Peso (g) | 4139 |
| Paquete 2 GTIN | 08719942005128 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 2250 |
| Pack 2 Altura (mm) | 1019 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 393510 |
| Pack 3 Forma | Tipo de embalaje no disponible |
