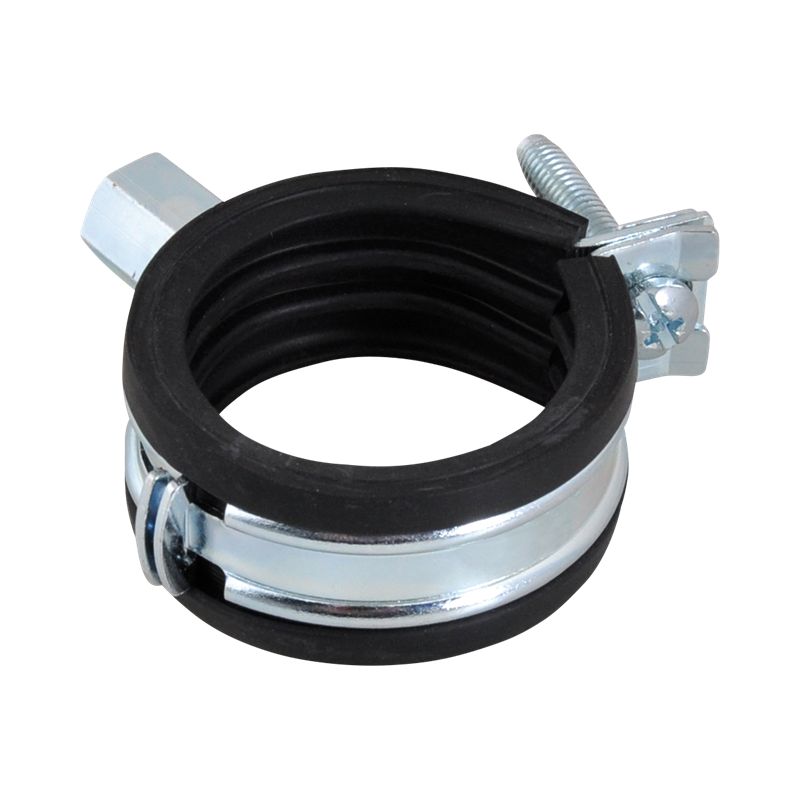

Walraven BISMAT® 2000 Abrazadera Zn EPDM M8/M10 48-51mm
para tuberías de cobre, acero y plástico (multicapa)
Características
- abrazadera con rosca simple
- con sistema de cierre rápido Walraven BISMAT®.
- material: acero
- acero zincado
- revestimiento insonorizante según DIN 4109
- reducción del sonido de acuerdo con ISO 3822-1 hasta 23 dB(A)
- seguridad contra incendios probada
Especificaciones
Identificación
| Número de producto | 3403053 |
|---|
Dimensiones del producto
| Diámetro exterior de la tubería (mm) Carta de referencia: D | 48 - 51 |
|---|---|
| DN Carta de referencia: DN | DN 40 |
| Imperial tube diameter (in) Carta de referencia: D | 1½ |
| Rosca de conexión Carta de referencia: G | M8/M10 |
| Material Anchura (mm) Carta de referencia: MW | 20 |
| Material Grosor (mm) Carta de referencia: MT | 1.25 |
| Tamaño del tornillo Carta de referencia: ds | M6 |
| Altura total (mm) Carta de referencia: H | 79 |
| Anchura total (mm) Carta de referencia: W | 80 |
| Profundidad total (mm) Carta de referencia: DtT | 25 |
| Altura de conexión (mm) Carta de referencia: Gh | 16 |
| Tuerca de conexión Ancho de llave (WAC) (mm) Carta de referencia: WAC,cn | 15.01 |
| Tuerca de conexión Ancho de llave (WAF) (mm) Carta de referencia: WAF,cn | 13 |
| Grosor efectivo del caucho (mm) | 4.2 |
| Longitud del labio izquierdo (mm) Carta de referencia: Lll | 3.83 |
| Longitud del labio derecho (mm) Carta de referencia: Llr | 12.58 |
| Longitud de rosca A (mm) Carta de referencia: TLA | 9 |
| Longitud de rosca B (mm) Carta de referencia: TLB | 15 |
Características técnicas
| Color | Zinc |
|---|---|
| Conexión | Rosca hembra |
| Espesor de la capa Protección de la superficie (µm) | 5 |
| Incrustación | EPDM |
| Valor de amortiguación de la incrustación (dB(A)) | 23 |
| Esclusa | Tornillo simple |
| Material | Acero |
| Calidad del material | St. 1.0330 |
| Temperatura de funcionamiento (°C) | -30 - 120 |
| Adecuado para | Tubo de acero, Tubo de acero inoxidable, Tubo de cobre, Tubo de aluminio, Tuberías de hierro fundido |
| Adecuado para el número de tuberías | 1 |
| Protección de superficies | Zincado |
| Tratamiento de superficies | Sin tratar |
| Momento de torsión para la instalación (Nm) Carta de referencia: Tinst | 2 |
Homologaciones y declaraciones
| Marcado CE | Yes |
|---|---|
| Declaración Ambiental de Producto (EPD) | Yes |
| Evaluación Técnica Europea (ETA) | Yes |
| Aprobación FM | No |
| Informe de ensayo ISO 3822-1 | Yes |
| Marca de calidad RAL-GZ 655/B | Yes |
| Marca de calidad RAL-GZ 656 | Yes |
| Certificado UL | No |
| Aprobación VdS | No |
Carga segura
| Carga máxima permitida Faz (N) Carta de referencia: Fa,z | 800 |
|---|
Pesos
| Peso calculado (g) | 92 |
|---|---|
| Peso calculado [kg] (kg) | 0.09 |
Información de embalaje
| Paquete 1 Forma | Caja de cartón |
|---|---|
| Paquete 1 U.E. | 50 |
| Paquete 1 Altura (mm) | 175 |
| Paquete 1 Ancho (mm) | 200 |
| Paquete 1 Longitud (mm) | 266 |
| Paquete 1 Peso (g) | 4740 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 4500 |
| Pack 2 Altura (mm) | 1019 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 448000 |
| Pack 3 Forma | Tipo de embalaje no disponible |
