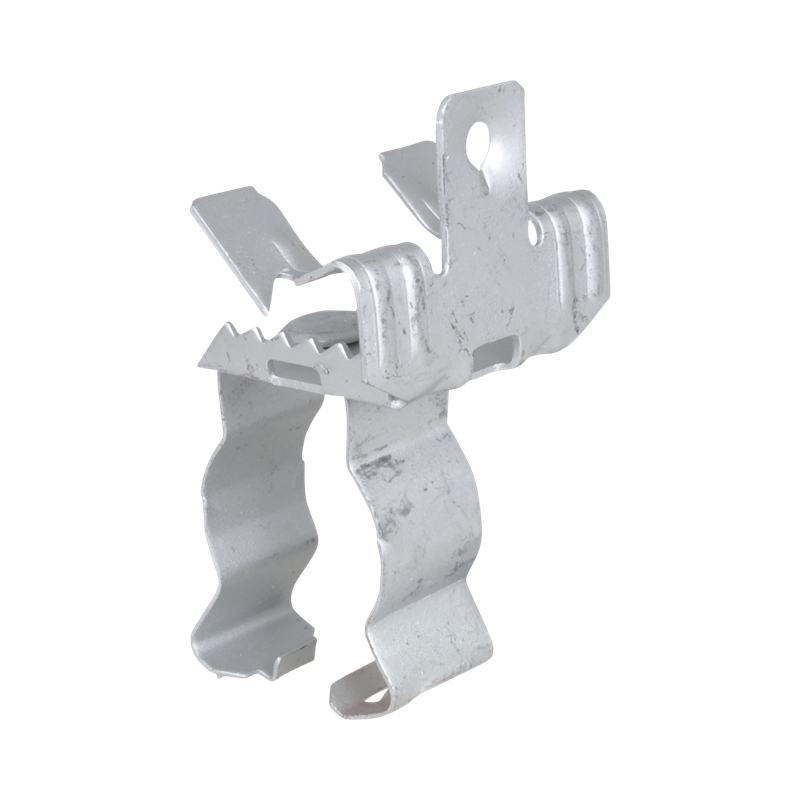

Walraven Britclips® FU12.5 ICC40 8-12.5mm
para bordes
Características
- para una fijación sólida por debajo de los bordes sin necesidad de soldadura ni de taladro
- adecuado para la fijación de tuberías o cables en horizontal, vertical o cruzado con respecto a los bordes
- la grapa para conductos gira 360º
- grapa para conductos con cierre de mordaza (usar alicates para fijar)
- material: acero muelle (tipo C67S de acuerdo con EN10132)
- tratamiento de superficie: Delta-Tone 9000 (480 horas)
Especificaciones
Identificación
| Número de producto | 51124013 |
|---|
Dimensiones del producto
| Diámetro (mm) Carta de referencia: d | 33 - 40 |
|---|---|
| Brida (mm) Carta de referencia: Fl | 8-12,5 |
| Para tamaño de brida (mm) Carta de referencia: fs | 8 - 12.5 |
| Paso de rosca (mm) Carta de referencia: TP | 0.75 |
| Tamaño de la rosca Carta de referencia: TS | M6 |
| Profundidad total (mm) Carta de referencia: DtT | 55 |
| Altura total (mm) Carta de referencia: H | 95 |
| Anchura total (mm) Carta de referencia: W | 45 |
Características técnicas
| Material | Acero |
|---|---|
| Calidad del material | St. 1.1231 |
| Protección de superficies | Dacromet |
| Tratamiento de superficies | Sin tratar |
| Dirección del hilo | Rosca derecha |
| Tipo de hilo Carta de referencia: TT | Métrica |
| Tipo | FU12.5 LCC40 |
Carga segura
| Carga máxima permitida Faz (N) Carta de referencia: Fa,z | 450 |
|---|
Pesos
| Peso calculado (g) | 58 |
|---|---|
| Peso calculado [kg] (kg) | 0.06 |
Información de embalaje
| Paquete 1 Forma | Caja de cartón |
|---|---|
| Paquete 1 U.E. | 50 |
| Paquete 1 Altura (mm) | 228 |
| Paquete 1 Ancho (mm) | 200 |
| Paquete 1 Longitud (mm) | 266 |
| Paquete 1 Peso (g) | 3065 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 14400 |
| Pack 2 Altura (mm) | 1056 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 903720 |
| Pack 3 Forma | Tipo de embalaje no disponible |
