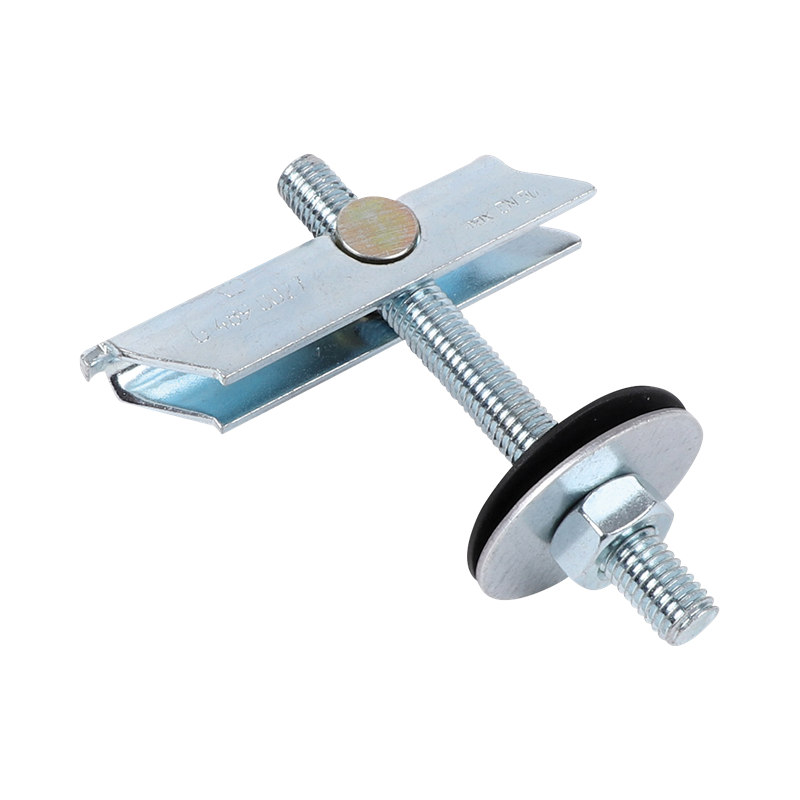

Walraven Toggle Plug zp VdS/FM M10x200mm
fijación a paredes y techos huecos
Características
- Perfil en U con eje giratorio con espárrago
- para la fijación en paredes huecas y techos huecos o chapas perfiladas para tejados
- con homologación VdS - número de certificado G 4890027 (M10) máx. DN 50 - 2
- con homologación FM - número de certificado 3047342 máx. DN 40 - 1 1/2
- capacidad de carga del tapón está influenciada por la superficie
- material: piezas metálicas de acero; arandela protectora de goma (0670602 sin arandela de goma)
- galvanizado
Especificaciones
Identificación
| Número de producto | 0670614 |
|---|
Dimensiones del producto
| Diámetro del orificio de perforación (mm) Carta de referencia: d0 | 25 |
|---|---|
| Espesor máximo del sustrato (mm) | 145 |
| Profundidad mínima del hueco (mm) | 85 |
| Longitud de la rosca (mm) Carta de referencia: TL | 200 |
| Paso de rosca (mm) Carta de referencia: TP | 1.5 |
| Tamaño de la rosca Carta de referencia: TS | M10 |
| Profundidad total (mm) Carta de referencia: DtT | 40 |
| Altura total (mm) Carta de referencia: H | 202 |
| Anchura total (mm) Carta de referencia: W | 85 |
| Anchura de los pisos (mm) Carta de referencia: WAF | 17 |
Características técnicas
| Color | Zinc |
|---|---|
| Espesor de la capa Protección de la superficie (µm) | 5 |
| Material | Acero |
| Calidad del material | Clase 4.8 |
| Protección de superficies | Zincado |
| Tratamiento de superficies | Sin tratar |
| Tipo de hilo Carta de referencia: TT | Métrica |
| ¿Con Nut? | Yes |
| With Sealing Washer? | Yes |
| ¿Con Lavadora? | Yes |
Homologaciones y declaraciones
| Aprobación FM | Yes |
|---|---|
| Aprobación VdS | Yes |
Pesos
| Peso calculado (g) | 169 |
|---|---|
| Peso calculado [kg] (kg) | 0.17 |
Información de embalaje
| Paquete 1 Forma | Caja de cartón |
|---|---|
| Paquete 1 U.E. | 25 |
| Paquete 1 Altura (mm) | 110 |
| Paquete 1 Ancho (mm) | 215 |
| Paquete 1 Longitud (mm) | 290 |
| Paquete 1 Peso (g) | 4730 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 2450 |
| Pack 2 Altura (mm) | 984 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 485000 |
| Pack 3 Forma | Tipo de embalaje no disponible |
