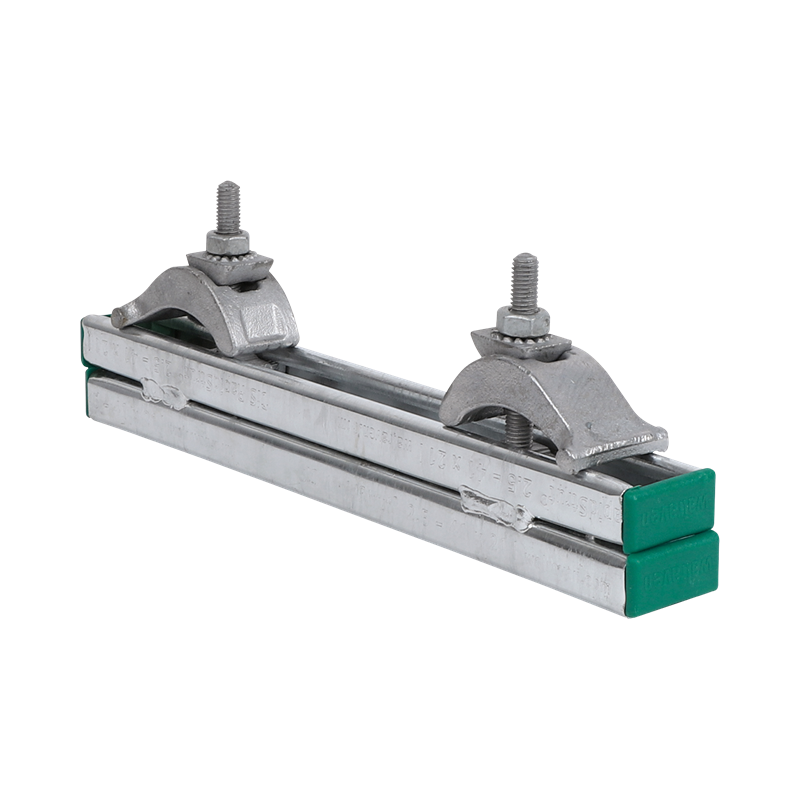

Walraven RapidStrut® Juego de Carga pesada 41x21D 400mm

juego completo para la fijación de vigas de acero

6073400 Línea de productos: Walraven RapidStrut®
Descargar ficha del producto

Obtener asistencia para proyectos

Walraven RapidStrut® Juego de Carga pesada 41x21D 400mm

juego completo para la fijación de vigas de acero

6073400

Consent

Características

  • garras para viga de hierro fundido para la suspensión de cargas pesadas sobre vigas sin soldadura o perforación
  • hasta un grosor del saliente de 35 mm
  • material: Abrazaderas de acero; carril de acero 1.0332
  • galvanizado en caliente
  • consta de: 1 longitud de carril Walraven RapidStrut® 41x21D, 2 Abrazaderas de viga (Nº de pieza 607 2 002), 4 Tapas de extremo de carril.
  • garra para vigas también suelta
Walraven RapidStrut® Juego de Carga pesada 41x21D 400mm
Walraven RapidStrut® Juego de Carga pesada 41x21D 400mm
Safe Load Explanation
Walraven RapidStrut® Juego de Carga pesada 41x21D 400mm
Walraven RapidStrut® Juego de Carga pesada 41x21D 400mm
Safe Load Explanation

Especificaciones

Walraven RapidStrut® 41x21D 'Carga Pesada' Set

Identificación
Identificación
Número de producto 6073400

Dimensiones del producto
Dimensiones del producto
Gama de Abrazaderas (mm) Carta de referencia: CR 1 - 35
Altura total (mm) Carta de referencia: H 110
Anchura total (mm) Carta de referencia: W 52
Longitud total (mm) Carta de referencia: L 400
Tamaño de la rosca Carta de referencia: TS M10
Longitud de la rosca (mm) Carta de referencia: TL 63
Anchura (mm) Carta de referencia: w 41
Material Grosor (mm) Carta de referencia: MT 9

Características técnicas
Características técnicas
Para tipo de raíl 41x21
Momento de torsión para la instalación (Nm) Carta de referencia: Tinst 30
Material Acero
Calidad del material St. 5.4205
Protección de superficies Galvanizado en caliente
Tratamiento de superficies Sin tratar
Tipo de hilo Carta de referencia: TT Métrica

Carga segura
Carga segura
Carga máxima permitida Faz (N) Carta de referencia: Fa,z 5000
Carga máxima permitida Fax (N) Carta de referencia: Fa,x 1500

Pesos
Pesos
Peso calculado (g) 2500
Peso calculado [kg] (kg) 2.5

Información de embalaje
Información de embalaje
Paquete 1 Forma Caja de cartón
Paquete 1 U.E. 4
Paquete 1 Altura (mm) 101
Paquete 1 Ancho (mm) 398
Paquete 1 Longitud (mm) 530
Paquete 1 Peso (g) 10400
Pack 2 Forma Pallet ISO 0-1/1
Lote 2 U.E. 128
Pack 2 Altura (mm) 952
Pack 2 Ancho (mm) 1200
Pack 2 Longitud (mm) 800
Paquete 2 Peso (g) 353000
Pack 3 Forma Tipo de embalaje no disponible

Descargas y certificados

Walraven RapidStrut® 41x21D 'Carga Pesada' Set PDF | ES | Product info sheet Descargar
