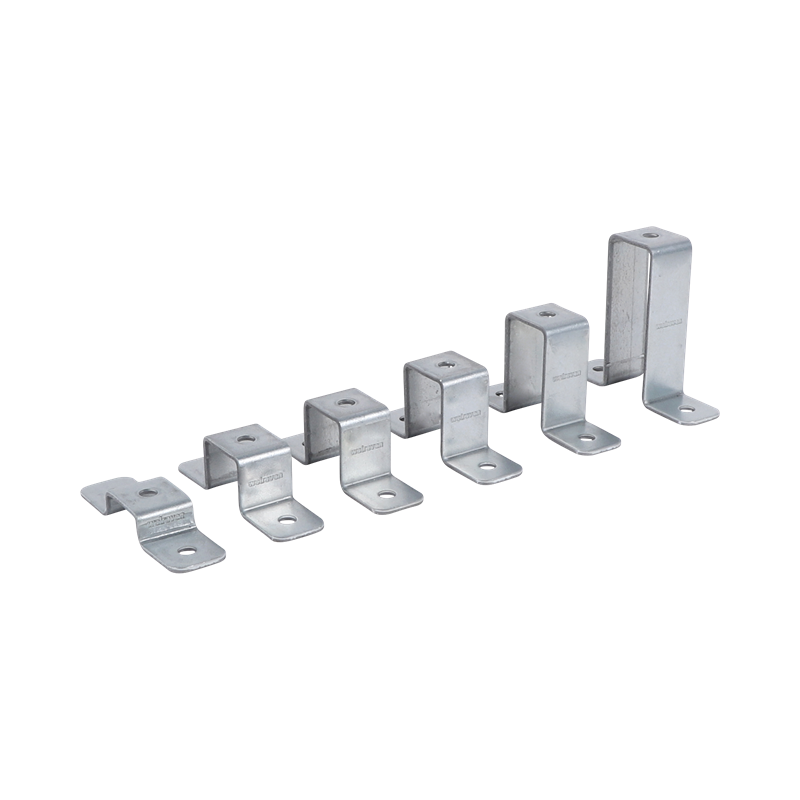

Walraven RapidStrut® Conector transversal BUP 41x62

66588296 Línea de productos: Walraven RapidStrut®

Características

conector para realizar conexiones transversales entre carriles Walraven RapidStrut®.
para conectar los carriles Walraven RapidStrut® a la pared o al techo
el patrón de orificios está adaptado al patrón de orificios de los carriles Walraven RapidStrut® para utilizar pernos pasantes
uso sencillo gracias a sus bordes redondeados
material: acero 1.0242 (S250GD) + ZM310 MAC
este producto forma parte del Sistema Walraven BIS UltraProtect® 1000
idóneo para aplicaciones en interior y al aire libre
resistencia mínima de 1.000 horas en un test de niebla salina (max. 5% óxido rojo) de acuerdo con ISO 9227

Identificación
Número de producto	66588296

Dimensiones del producto
Ángulo (°) Carta de referencia: a	90
Altura (mm) Carta de referencia: h	60
Anchura (mm) Carta de referencia: w	40
Longitud (mm) Carta de referencia: l	42
Material Grosor (mm) Carta de referencia: MT	4
Distancia de corazón a corazón (mm) Carta de referencia: k	100
Altura total (mm) Carta de referencia: H	64
Anchura total (mm) Carta de referencia: W	40
Longitud total (mm) Carta de referencia: L	141

Características técnicas
Para tipo de raíl	41x62
Momento de torsión para la instalación (Nm) Carta de referencia: Tinst	30
Material	Acero
Calidad del material	St. 1.0242
Modelo	Conector transversal
Adecuado para	Perfil C
Protección de superficies	BUP1000
Tratamiento de superficies	Sin tratar

Pesos
Peso calculado (g)	291
Peso calculado [kg] (kg)	0.29

Información de embalaje
Paquete 1 Forma	Caja de cartón
Paquete 1 U.E.	20
Paquete 1 Altura (mm)	187
Paquete 1 Ancho (mm)	206
Paquete 1 Longitud (mm)	272
Paquete 1 Peso (g)	6054
Pack 2 Forma	Pallet ISO 0-1/1
Lote 2 U.E.	1800
Pack 2 Altura (mm)	1079
Pack 2 Ancho (mm)	1200
Pack 2 Longitud (mm)	800
Paquete 2 Peso (g)	565860
Pack 3 Forma	Tipo de embalaje no disponible
