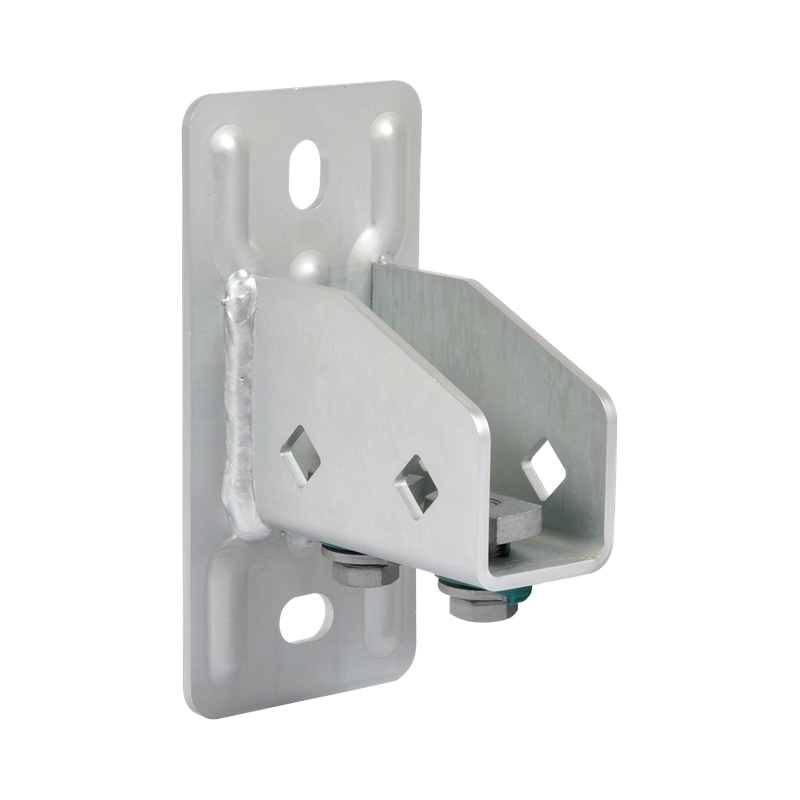

Walraven RapidStrut® Placa base G2 BUP 41/62/82

pie de base para conectar rieles de fijación

665885400 Línea de productos: Walraven RapidStrut®

Características

Placa base flexible para carriles Walraven RapidStrut®.
apto para todos los carriles Walraven RapidStrut® de hasta 82 mm de altura
la parte abierta de los carriles 41x41 pueden ser girados a todos los lados
en grandes cargas, recomendamos instalar con tornillos pasantes
ahorro de tiempo gracias a sus tornillos preensamblados
material: partes de metal hechas de acero 1.0332; muelle(s) hechos de POM (polioximetileno), verde
este producto forma parte del Sistema Walraven BIS UltraProtect® 1000
idóneo para aplicaciones en interior y al aire libre
resistencia mínima de 1.000 horas en un test de niebla salina (max. 5% óxido rojo) de acuerdo con ISO 9227
seguridad probada contra incendios conforme a 1366-1

Identificación
Número de producto	665885400

Dimensiones del producto
Altura total (mm) Carta de referencia: H	180
Anchura total (mm) Carta de referencia: W	85
Longitud total (mm) Carta de referencia: L	107
Anchura (mm) Carta de referencia: w	42
Altura (mm) Carta de referencia: h	69
Longitud (mm) Carta de referencia: l	100
Distancia de corazón a corazón (mm) Carta de referencia: k	130.5
Ranura de anclaje (mm) Carta de referencia: AS	20x14
Orificio de fijación (mm) Carta de referencia: FH	13.8
Material Grosor (mm) Carta de referencia: MT	4
Material Grosor 2 (mm) Carta de referencia: MT 2	4
Ranura de fijación (mm) Carta de referencia: FS	20x14
Corazón a corazón Distancia 2 (mm) Carta de referencia: k 2	50

Homologaciones y declaraciones
Informe de ensayo EN 1363-1	Yes

Carga segura
Carga máxima permitida Faz (N) Carta de referencia: Fa,z	3636

Pesos
Peso calculado (g)	1130
Peso calculado [kg] (kg)	1.13

Información de embalaje
Paquete 1 Forma	Caja de cartón
Paquete 1 U.E.	10
Paquete 1 Altura (mm)	184
Paquete 1 Ancho (mm)	270
Paquete 1 Longitud (mm)	404
Paquete 1 Peso (g)	11700
Pack 2 Forma	Pallet ISO 0-1/1
Lote 2 U.E.	450
Pack 2 Altura (mm)	1064
Pack 2 Ancho (mm)	1200
Pack 2 Longitud (mm)	800
Paquete 2 Peso (g)	547000
Pack 3 Forma	Tipo de embalaje no disponible
