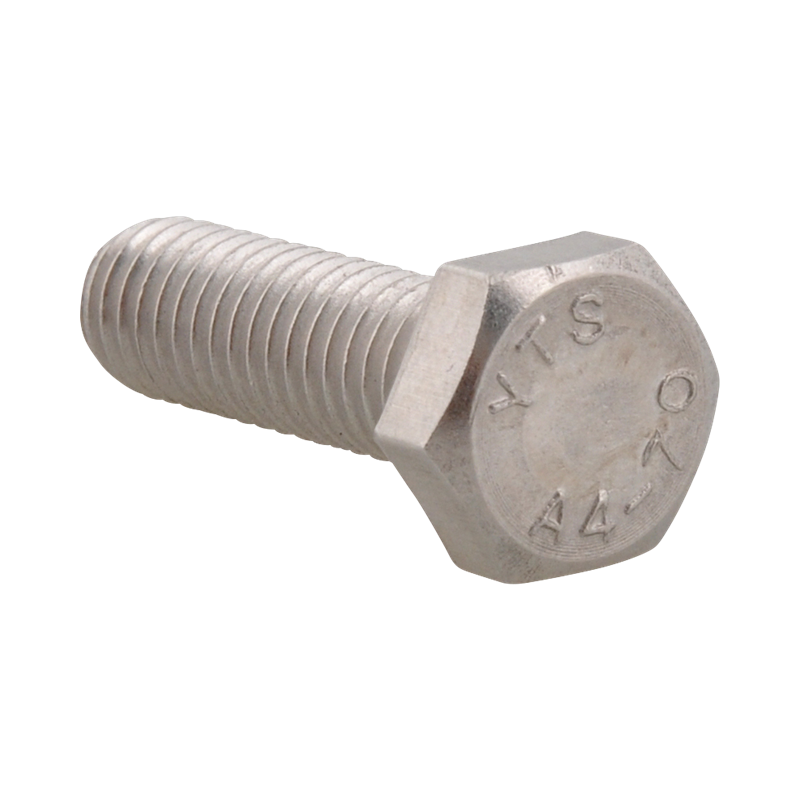

Walraven Tornillo cabeza hexagonal DIN933 inoxA4-70 M10x40mm
para conexiones roscadas
Características
- según DIN 933
- material: acero inoxidable A4-70 (1.4401 / AISI 316)
Especificaciones
Identificación
| Número de producto | 6148040 |
|---|
Dimensiones del producto
| Tamaño de la rosca Carta de referencia: TS | M10 |
|---|---|
| Longitud del tornillo (mm) Carta de referencia: ls | 40 |
| Longitud de la rosca (mm) Carta de referencia: TL | 35.5 |
| Altura nominal de la cabeza (mm) Carta de referencia: HH,n | 6.4 |
| Anchura de la cabeza (mm) Carta de referencia: HW | 17 |
| Altura total (mm) Carta de referencia: H | 17 |
| Anchura total (mm) Carta de referencia: W | 20 |
| Longitud total (mm) Carta de referencia: L | 46 |
| Tamaño del tornillo Carta de referencia: ds | M10 |
| Paso de rosca (mm) Carta de referencia: TP | 1.5 |
Características técnicas
| Forma de la cabeza | Cabeza hexagonal |
|---|---|
| Tamaño del conductor clave Carta de referencia: Drive | WAF17 |
| Color | Acero inoxidable |
| Material | Acero inoxidable |
| Calidad del material | 1.4401 (AISI 316) |
| Norma / Estándar | DIN 933 |
| Sistema de atornillado | Hexágono exterior |
| Protección de superficies | Sin tratar |
| Tratamiento de superficies | Sin tratar |
| Dirección del hilo | Rosca derecha |
| Tipo de hilo Carta de referencia: TT | Métrica |
| Enhebrado | Totalmente roscado |
Homologaciones y declaraciones
| Certificado UPC | No |
|---|
Pesos
| Peso calculado (g) | 31.2 |
|---|---|
| Peso calculado [kg] (kg) | 0.03 |
Información de embalaje
| Paquete 1 Forma | Caja de cartón |
|---|---|
| Paquete 1 U.E. | 100 |
| Paquete 1 Altura (mm) | 75 |
| Paquete 1 Ancho (mm) | 105 |
| Paquete 1 Longitud (mm) | 130 |
| Paquete 1 Peso (g) | 3185 |
| Pack 2 Forma | Pallet ISO 0-1/1 |
| Lote 2 U.E. | 50000 |
| Pack 2 Altura (mm) | 800 |
| Pack 2 Ancho (mm) | 1200 |
| Pack 2 Longitud (mm) | 800 |
| Paquete 2 Peso (g) | 1613500 |
| Pack 3 Forma | Tipo de embalaje no disponible |
