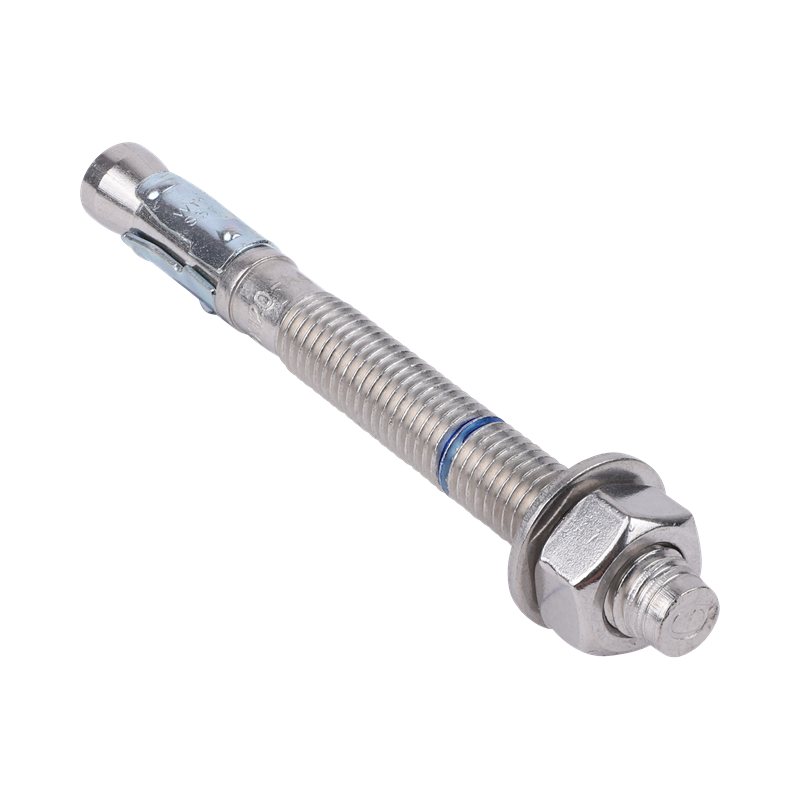

Walraven WT1 SST Anclaje de expansión 10x90/10

anclaje de expansión de acero inoxidable de alto rendimiento para hormigón agrietado

608610090 Aplicación: Arriostramientos sísmicos, Fijaciones para protección activa contra incendios / Fijaciones para rociadores

Características

mayor capacidad de carga
aprobación de la Opción 1 de la ETA para hormigón agrietado y no agrietado
clase de resistencia al fuego R30-R120 para el diseño de anclajes expuestos al fuego
categorías de comportamiento sísmico C1 y C2 para el diseño de anclajes sometidos a acción sísmica
cumple con la norma VdS CEA 4001: 2024-01 (08) para aplicaciones con sistemas de rociadores en elementos de hormigón
tipo de sustrato: hormigón agrietado, hormigón no agrietado, piedra
fijación previa y continua
fabricado en acero inoxidable para su uso en ambientes atmosféricos exteriores
material: acero inoxidable A4
para conocer las cargas y obtener más información, consulte la ficha técnica del producto y/o los informes de la ETA.

Identificación
Número de producto	608610090

Dimensiones del producto
Profundidad de perforación (mm) Carta de referencia: h0	75
Diámetro del orificio de perforación (mm) Carta de referencia: d0	10
Profundidad de empotramiento efectiva (mm) Carta de referencia: Hef	60
Espesor máximo de la fijación (mm) Carta de referencia: tfix,max	10
Min. Profundidad de perforación (mm) Carta de referencia: h0 min	75
Espesor mínimo del sustrato (mm) Carta de referencia: hmin	120
Profundidad de empotramiento estándar (mm) Carta de referencia: hnom	68
Tamaño de la rosca Carta de referencia: TS	M10
Altura total (mm) Carta de referencia: H	20
Longitud total (mm) Carta de referencia: L	90
Anchura total (mm) Carta de referencia: W	20
Anchura de los pisos (mm) Carta de referencia: WAF	17

Características técnicas
Modelo de anclaje	Rosca macho
Color	Acero inoxidable
Clasificación sísmica ETA	C1 & C2
Disposición de fijación	Tuerca
¿Resistente al fuego?	Yes
Material	Acero inoxidable
Calidad del material	1.4401 (AISI 316)
Clase máxima de resistencia al fuego según DIN EN 13501 2	R120
Número de tuercas	1
¿Número de arandelas?	1
¿Instalación preposicionada?	Yes
¿Instalación Push-Through?	Yes
Sistema de atornillado	Hexágono exterior
¿Instalación espaciada?	No
Adecuado para	Hormigón sin fisuras, Hormigón agrietado, Piedra natural, Hormigón
Tipo de hilo Carta de referencia: TT	Métrica
Momento de torsión para la instalación (Nm) Carta de referencia: Tinst	30
¿Con collar?	No

Homologaciones y declaraciones
Marcado CE	Yes
Informe de ensayo EN 1363-1	Yes
Evaluación Técnica Europea (ETA)	Yes

Carga segura
Carga recomendada en hormigón agrietado C20/25 (N)	6600
Carga recomendada en hormigón sin fisurar C20/25 (N)	7600

Pesos
Peso calculado (g)	57
Peso calculado [kg] (kg)	0.06

Información de embalaje
Logistical Appearance Shape	Tipo de embalaje no disponible
Paquete 1 Forma	Caja de cartón
Paquete 1 U.E.	100
Paquete 1 Altura (mm)	112
Paquete 1 Ancho (mm)	158
Paquete 1 Longitud (mm)	168
Paquete 1 Peso (g)	5930
Pack 2 Forma	Caja de cartón
Lote 2 U.E.	400
Pack 2 Altura (mm)	240
Pack 2 Ancho (mm)	172
Pack 2 Longitud (mm)	370
Paquete 2 Peso (g)	24100
Pack 3 Forma	Tipo de embalaje no disponible
