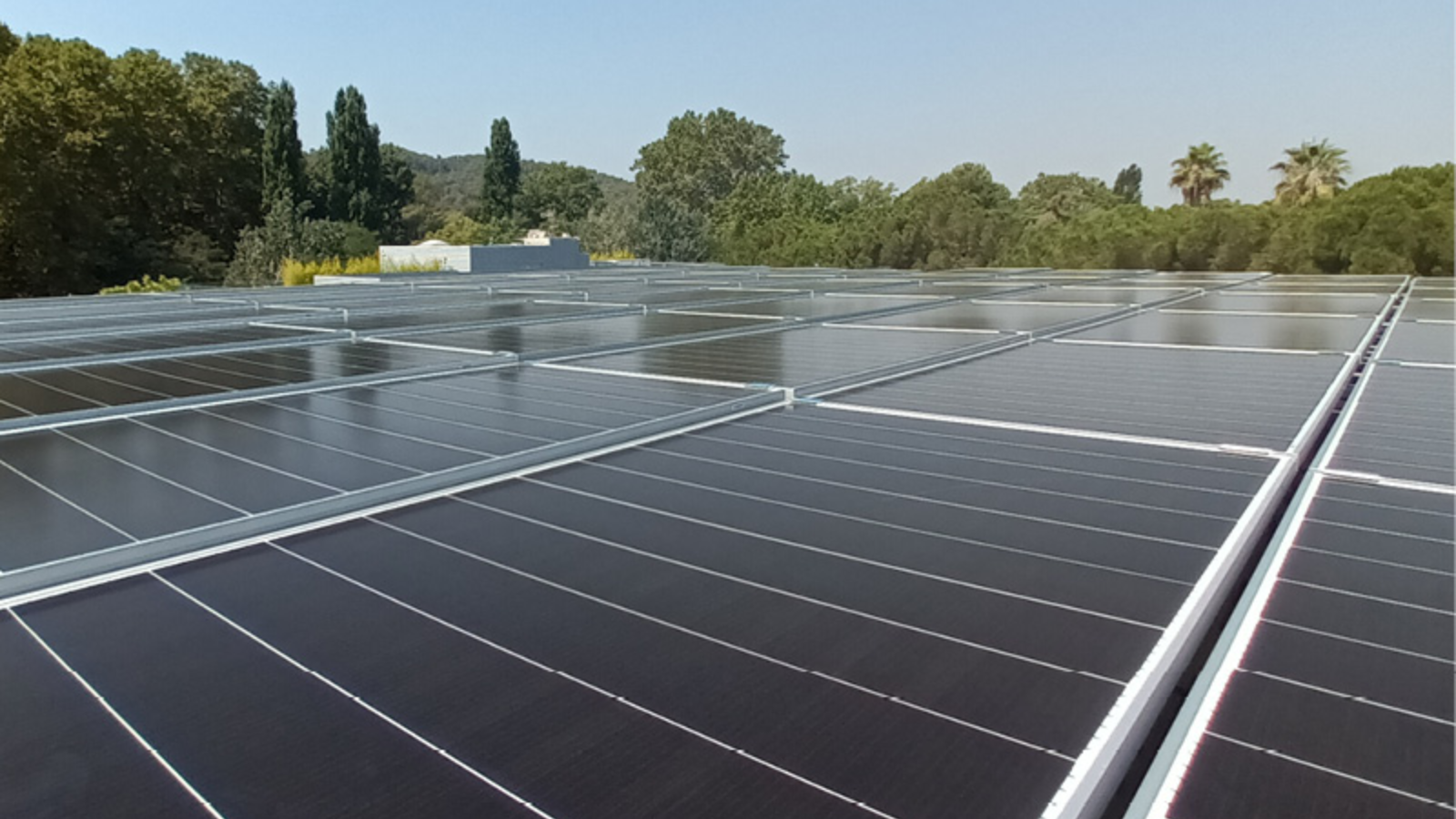

Installation de panneaux solaires au-dessus d’équipements existants sur le toit
Le laboratoire Kymos de Sant Cugat, en Espagne, devait installer 219 panneaux solaires sur son toit de 1 585 m². Walraven a fourni une solution de fixation sur mesure qui a permis d’optimiser l’espace disponible tout en garantissant le bon fonctionnement des équipements existants sur le toit du bâtiment.
Installation de panneaux solaires sur un toit complexe
Le projet consistait à installer des modules solaires sur un toit déjà occupé par des équipements de climatisation et des centrales de traitement de l’air.
La solution devait :
- Permettre l’installation de 219 panneaux solaires sans déplacer ni gêner les équipements existants.
- Éviter toute perforation de la membrane de toiture.
- Optimiser l’espace disponible sur le toit.
- Assurer le fonctionnement normal du bâtiment pendant l’installation.
Solution de support pour panneaux solaires sur mesure
Les ingénieurs de Walraven ont développé une structure de support sur mesure pour ce projet, en fournissant des plans détaillés et des calculs afin de garantir un montage efficace sur site.
Le système de support des panneaux solaires comprenait :
- des profilés Walraven Maxx Heavy Rail;
- Des profilés Walraven RapidStrut® dotés de la protection de surface Walraven BIS UltraProtect® 1000.
- Des connecteurs linéaires Walraven Maxx.
- Des plaques de base Walraven Maxx et des connecteurs pour profilés à 90°.
- Des colliers de fixation pour panneaux solaires Walraven.
La structure a été conçue pour positionner les panneaux solaires à 2,5 mètres au-dessus du toit, ce qui a permis de les installer au-dessus des équipements déjà présents. Des blocs de lestage ont assuré la stabilité requise sans perforer la membrane de toiture.
Afin d’optimiser les performances et le drainage, les panneaux ont été installés avec une pente de 2 %, ce qui contribue à minimiser les effets d’ombrage tout en assurant un écoulement efficace des eaux de pluie.
Optimisation du rendement sur le toit
En exploitant l’espace au-dessus des équipements existants, l’équipe du projet a pu optimiser la surface de toiture disponible pour la production d’énergie solaire sans affecter le fonctionnement du bâtiment.
Cette solution a apporté plusieurs avantages :
- Une utilisation efficace de l’espace du toit.
- Amélioration du rendement solaire grâce à un positionnement optimisé des panneaux.
- Réduction de l’impact thermique tant sur les équipements de chauffage, de ventilation et de climatisation que sur la surface du toit.
- Une installation sans interruption des activités du bâtiment.
- Aucune soudure n’a été nécessaire lors de l’installation.
Une production d’énergie durable
Grâce à une ingénierie minutieuse et à une conception de support sur mesure, Walraven a permis l’installation de 219 panneaux solaires sur une toiture à géométrie complexe. Le résultat : une solution de montage solaire sans perforation et évolutive qui optimise la production d’énergie tout en préservant la fonctionnalité de l’infrastructure de toiture existante.
