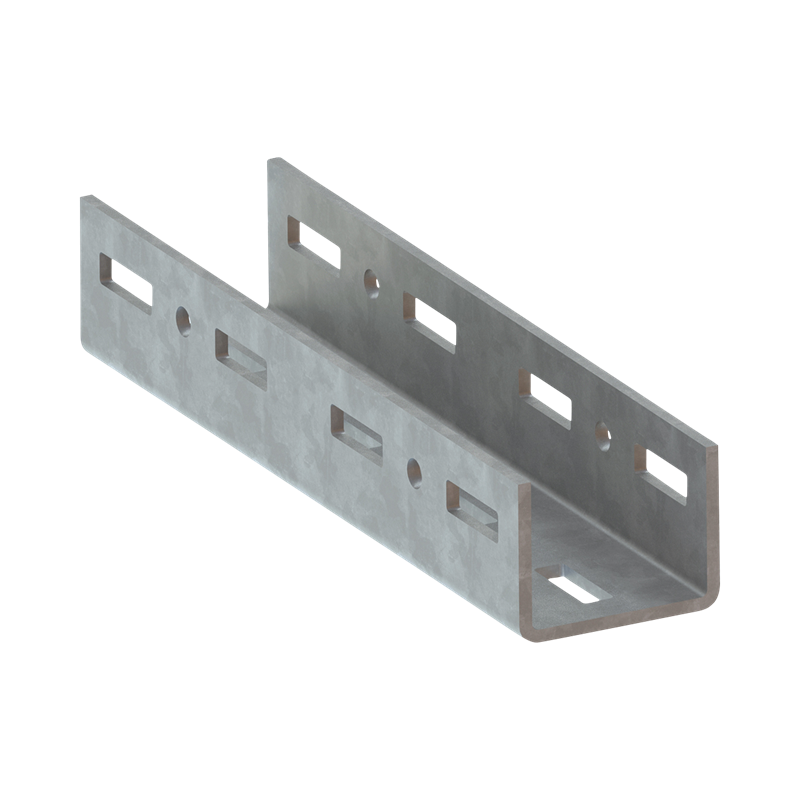

Walraven Maxx LC80 Connettore lineare hdg 380mm
per realizzare strutture con profili Maxx
Caratteristiche
- per il collegamento lineare dei profili Maxx tipo MX80
- si consiglia l'utilizzo con almeno 8 connettori Maxx Hammerfix
- la forma a U offre l'opportunità di creare un'unica superficie piana (ad esempio per installare grandi unità sopra il profilo Maxx)
- materiale: acciaio S235JR
- hot dip galvanized
Specifiche
Identificazione
| Product Number | 6589318 |
|---|
Dimensioni del prodotto
| Angle (°) Lettera di riferimento: a | 90 |
|---|---|
| Height (mm) Lettera di riferimento: h | 65 |
| Width (mm) Lettera di riferimento: w | 81 |
| Length (mm) Lettera di riferimento: l | 380 |
| Material Thickness (mm) Lettera di riferimento: MT | 6 |
| Heart To Heart Distance (mm) Lettera di riferimento: k | 100 |
| Total Height (mm) Lettera di riferimento: H | 71 |
| Total Width (mm) Lettera di riferimento: W | 93 |
| Total Length (mm) Lettera di riferimento: L | 380 |
Caratteristiche tecniche
| For Rail Type | 80x80 |
|---|---|
| Torque Moment For Installation (Nm) Lettera di riferimento: Tinst | 75 |
| Colour | Zinco |
| Material | Acciaio |
| Material Quality | St. 1.0332 |
| Model | Raccordo esterno |
| Surface Protection | hot dip galvanized |
| Surface Treatment | Non trattato |
Carico di sicurezza
| Maximum Allowed Load Fax (N) Lettera di riferimento: Fa,x | 8250 |
|---|
Pesi
| Weight [g] (g) | 3440 |
|---|---|
| Weight [kg] (kg) | 3.44 |
Informazioni sull'imballaggio
| Pack 1 Shape | Scatola di cartone |
|---|---|
| Pack 1 Qty | 5 |
| Pack 1 Height (mm) | 184 |
| Pack 1 Width (mm) | 270 |
| Pack 1 Length (mm) | 404 |
| Pack 1 Weight (g) | 17900 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 200 |
| Pack 2 Height (mm) | 535 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 725000 |
| Pack 3 Shape | Confezione non disponibile |
