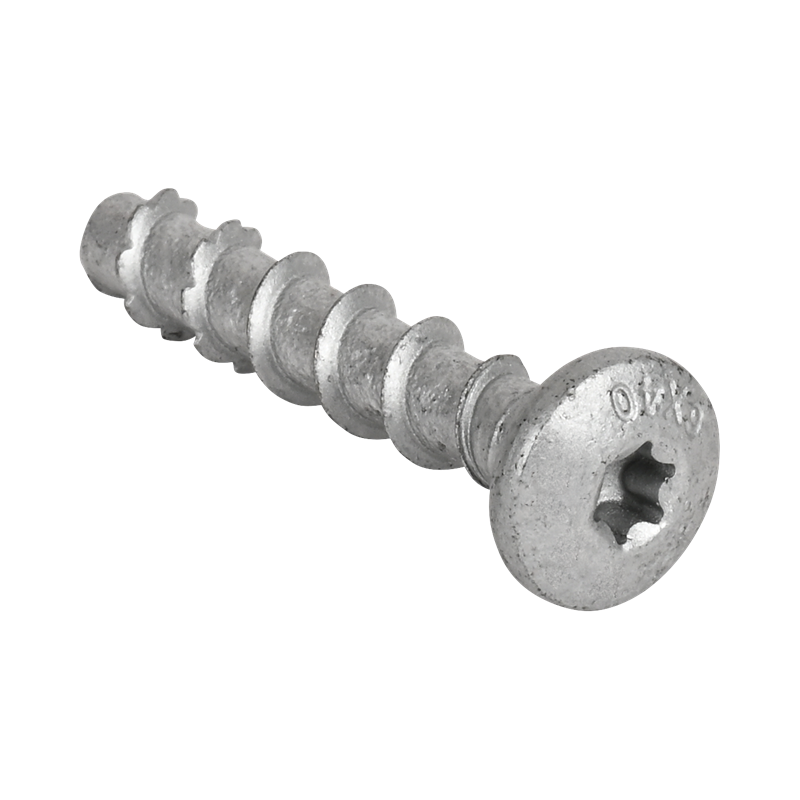

Walraven W-HLX-P Vite calcestruzzo testa bomb. riv. 6x40

zinc flake coated concrete screw with a ø14.6 mm pan head and torx T30 drive

62511304 Linea di prodotti: Walraven RapidRail®Applicazione: Controvento antisismici, Fissaggi e supporti per impianti di climatizzazione per interni, Fissaggi per la protezione antincendio attiva / Fissaggi per sprinkler

Scarica la scheda prodotto

Caratteristiche

induction hardened technology ensures very high load capacity
the advanced thread geometry ensures fast and simple installation
reduced minimum edge and anchor spacing distances for confined areas
installation possible without drill hole cleaning for faster workflow on site
suits installation with Walraven RapidRail® Light-Duty Channel
European Technical Assessment according to EAD 330232-01-0601 (December 2019) for mechanical fastener for use in cracked and non-cracked concrete
European Technical Assessment according to EAD 330747-00-0601 (May 2018) for fastener for use in concrete for redundant non-structural systems
material: steel
zinc flake coating
fire resistance class R30-R120
seismic performance category C1
complies with VdS CEA 4001: 2024-01 (08) for applications with sprinkler systems in concrete elements
substrate type: cracked concrete, non-cracked concrete, precast pre-stressed hollow core slabs
for loads and more information, refer to the product data sheets and/or the ETA reports

Walraven W-HLX-P Vite calcestruzzo testa bomb. riv. 6x40

Specifiche

Identificazione

Identificazione
Product Number	62511304

Dimensioni del prodotto

Dimensioni del prodotto
Screw Length (mm) Lettera di riferimento: ls	40
Anchor Size Lettera di riferimento: Size	6
Drill Hole Diameter (mm) Lettera di riferimento: d0	6
Head Width (mm) Lettera di riferimento: HW	15
Total Height (mm) Lettera di riferimento: H	15
Total Width (mm) Lettera di riferimento: W	15
Total Length (mm) Lettera di riferimento: L	44
Nominal Head Height (mm) Lettera di riferimento: HH,n	4
Shaft Diameter (mm) Lettera di riferimento: SD	6
Thread Diameter (mm) Lettera di riferimento: Td	7.9
Thread Length (mm) Lettera di riferimento: TL	35

Caratteristiche tecniche

Caratteristiche tecniche
Key Driver Size Lettera di riferimento: Drive	T30
ETA Seismic Rating	C1
Colour	Zinco
Head Shape	Testa tonda bassa
Layer Thickness Surface Protection (µm)	5
Material	Acciaio
Material Quality	St. 1.5523
Maximum Fire Resistance Class According To DIN EN 13501 2	R120
Minimum Fire Resistance Class According To DIN EN 13501 2	R30
Screwing System	Torx (TX)
Surface Protection	Rivestito con scaglie di zinco
Surface Treatment	Non trattato

Approvazioni e dichiarazioni

Approvazioni e dichiarazioni
Marcatura CE	Si
Rapporto di prova EN 1363-1	Si
Valutazione Tecnica Europea (ETA)	Si

Pesi

Pesi
Weight [g] (g)	12.9
Weight [kg] (kg)	0.01

Informazioni sull'imballaggio

Informazioni sull'imballaggio
Pack 1 Shape	Scatola di cartone
Pack 1 Qty	100
Pack 1 Height (mm)	72
Pack 1 Width (mm)	140
Pack 1 Length (mm)	186
Pack 1 Weight (g)	1360
Pack 2 Shape	Pallet ISO 0-1/1
Pack 2 Qty	38400
Pack 2 Height (mm)	1014
Pack 2 Width (mm)	1200
Pack 2 Length (mm)	800
Pack 2 Weight (g)	542000
Pack 3 Shape	Confezione non disponibile
