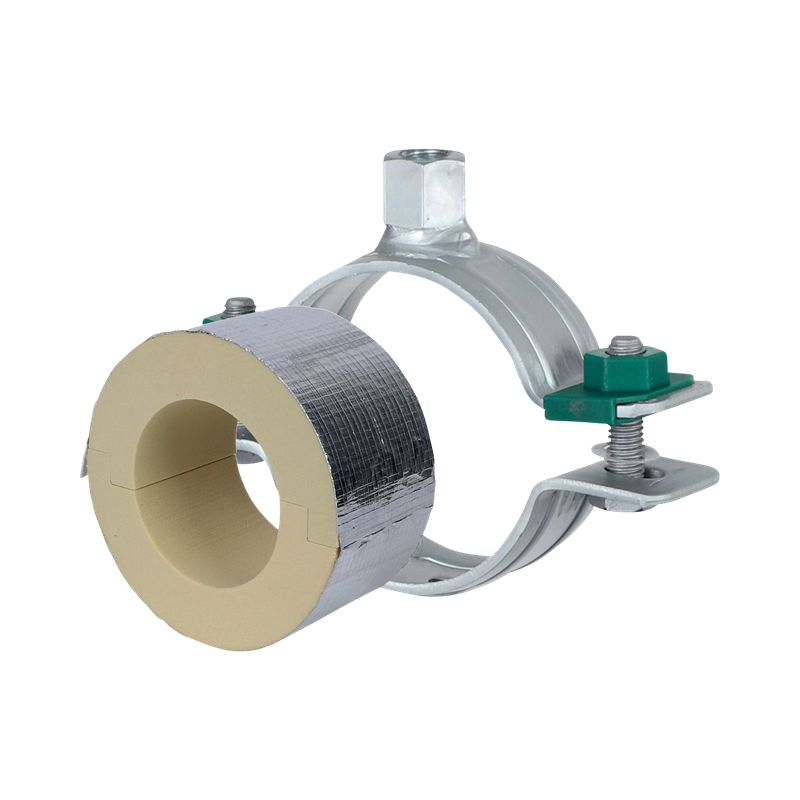

Walraven BISOFIX® PIR50 + HD500

for insulated pipes

D0386 Produktserie: Walraven BISOFIX®

Ladda ner produktblad

Ställ en teknisk fråga

Funktioner

for combination with rigid foam insulation
cover joints with aluminium tape
insulating pipe support with HD500 clamp
HD500 clamp with M8/M10 and M10/M12 connection nut
does not contain CFC, HCFC, formaldehyde or cadmium
fire class B2
PIR density for D <110mm = 80kg/m³
PIR density for D >110mm = 120kg/m³
thermal conductivity lambda (approx. value): 0.030 W/(mK)
product is part of the Walraven Walraven UltraProtect® 1000 system
suitable for in- and outdoor applications
stands min. 1,000 hours salt spray test (max. 5% red rust) according to ISO 9227
temperature range -45 °C - +105 °C

Artiklar

Artikelförteckning
Product Number	Outside Pipe Diameter	Connection Thread	Total Height	Total Width	Total Length	Insulation Thickness	Maximum Allowed Load Faz
Referensbrev	D	G	H	W	L	Is	Fa,z
Enhetsbeskrivning.	(mm)		(mm)	(mm)	(mm)	(mm)	(N)
I503304089	88.9	M10/M12	240	274	75	50	690
I503304114	114.3	M10/M12	256	290	100	50	1680
I503304160	159 - 160	M10/M12	300	345	100	50	3090
I503304168	168.3	M10/M12	315	360	100	50	3200
I503304219	219.1	M10/M12	358	403	150	50	4810
I503304273	273.1	M10/M12	409	453	150	50	5620
I503304324	323.9	M10/M12	471	515	150	50	6390

Nedladdningar och certifikat

Vissa dokument gäller en specifik artikel. Välj en artikel ovan för att se alla nedladdningar för den artikeln.

Produktblad D0386 Walraven BISOFIX® PIR50 + HD500 PDF | EN | Product info sheet Ladda ner
