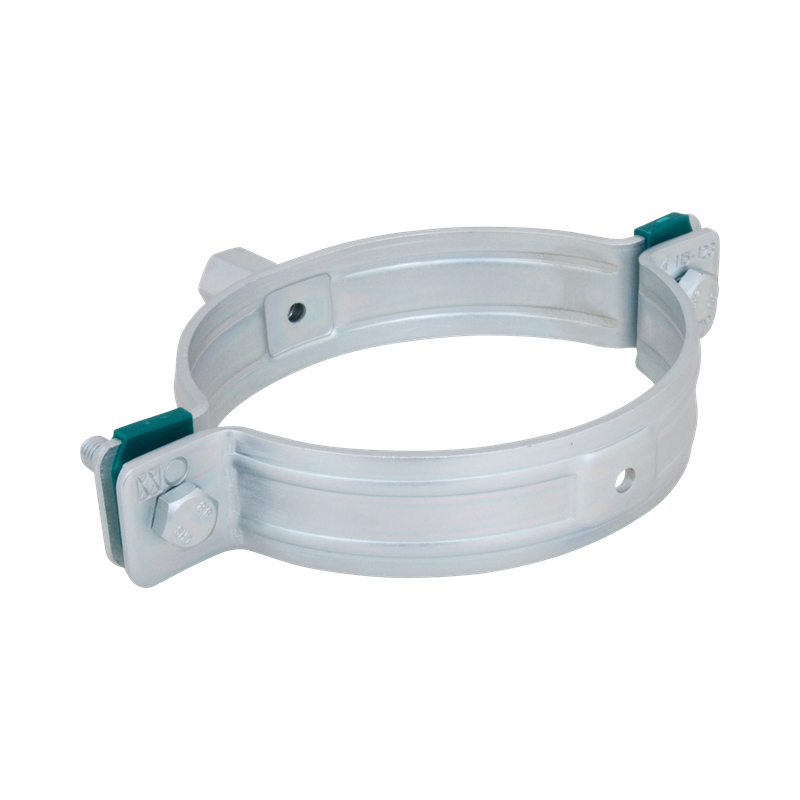

Walraven Heavy Duty Clamp HD500 (M10)

for steel pipes

B1008 Användningsområde: Active fire protection fixings / Sprinkler fixings

Ladda ner produktblad

Ställ en teknisk fråga

Funktioner

two-part clamp with two locking bolts
locking nut is captive, hidden in plastic holder
heavy design
bolts secured with anti-loss washer
with CO2 welded connection nut
material: steel
surface protection: product is part of the Walraven BIS UltraProtect® 1000 system
suitable for in- and outdoor applications
stands min. 1,000 hours salt spray test (max. 5% red rust) according to ISO 9227
FM & VdS certified for sprinkler installations

Artiklar

Artikelförteckning
Product Number	Outside Pipe Diameter	DN	Pipe Diameter Imperial	Connection Thread	Total Height	Total Width	Total Depth	Material Thickness	Material Width	Screw Size	Maximum Allowed Load Faz	Approvals
Referensbrev	D	DN	D	G	H	W	DtT	MT	MW	ds	Fa,z
Enhetsbeskrivning.	(mm)		(in)		(mm)	(mm)	(mm)	(mm)	(mm)		(N)
33018030	25 - 30	DN 20	¾	M10	49	85	32	2.5	30	M8	2100	FM, VdS, CE, ETA, EPD
33018036	31 - 36	DN 25	1	M10	55	91	32	2.5	30	M8	2100	FM, VdS, CE, ETA, EPD
33018045	40 - 45	DN 32	1¼	M10	64	102	32	2.5	30	M8	2100	FM, VdS, CE, ETA, EPD
33018052	47 - 52	DN 40	1½	M10	71	109	32	2.5	30	M8	2100	FM, VdS, CE, ETA, EPD
33018065	59 - 65	DN 50	2	M10	84	121	32	2.5	30	M8	2100	FM, VdS, CE, ETA, EPD

Nedladdningar och certifikat

Vissa dokument gäller en specifik artikel. Välj en artikel ovan för att se alla nedladdningar för den artikeln.

Produktblad B1008 Walraven Heavy Duty Klammer HD500 (M10) PDF | EN | Product info sheet Ladda ner
