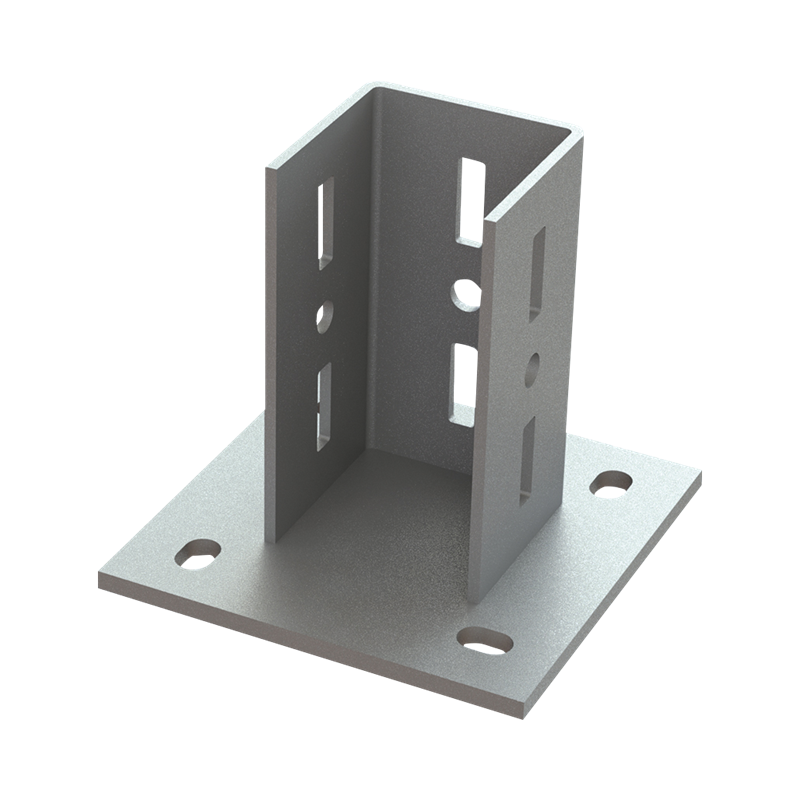

Walraven Maxx BP80 Baseplate hdg 185x185
to connect Maxx profiles to wall, floor or ceilings
Funktioner
- U-saddle welded on large base plate
- for connecting Maxx profiles to wall, floor or ceiling
- slots are compatible with mounting profiles
- CO2 welded
- material: base plate made of steel (type S275); U-part made of steel (type S235)
- hot dip galvanized
Specifikationer
Identification
| Product Number | 6581818 |
|---|---|
| RSK Number | 3822961 |
Product Dimensions
| Total Height (mm) Referensbrev: H | 210 |
|---|---|
| Total Width (mm) Referensbrev: W | 185 |
| Total Length (mm) Referensbrev: L | 185 |
| Width (mm) Referensbrev: w | 81 |
| Height (mm) Referensbrev: h | 200 |
| Length (mm) Referensbrev: l | 80 |
| Heart To Heart Distance (mm) Referensbrev: k | 130 |
| Heart To Heart Distance 3 (mm) Referensbrev: k 3 | 130 |
| Anchoring Slot (mm) Referensbrev: AS | 25x14 |
| Fixing Hole (mm) Referensbrev: FH | 17 |
| Material Thickness (mm) Referensbrev: MT | 10 |
| Material Thickness 2 (mm) Referensbrev: MT 2 | 5 |
| Fixing Slot (mm) Referensbrev: FS | 45x14 |
Technical characteristics
| For Rail Type | 80x80 |
|---|---|
| Colour | Zinc |
| Material | Steel |
| Material Quality | St. 1.0038 (S235JR) |
| Surface Protection | Hot Dip Galvanized |
| Surface Treatment | Untreated |
Approvals & Declarations
| EN 1363-1 test report | No |
|---|
Safeloading
| Maximum Allowed Load Faz (N) Referensbrev: Fa,z | 12230 |
|---|
Weights
| Weight [g] (g) | 4350 |
|---|---|
| Weight [kg] (kg) | 4.35 |
Packaging information
| Pack 1 Shape | Unpacked |
|---|---|
| Pack 1 Qty | 1 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 100 |
| Pack 2 Height (mm) | 725 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 480000 |
| Pack 3 Shape | No Pack Type Available |
