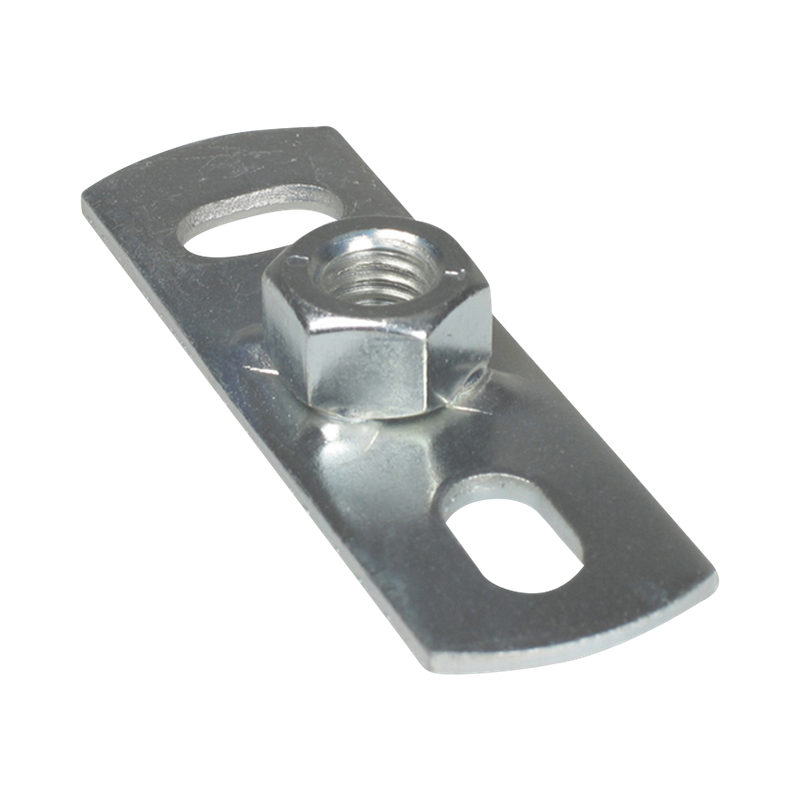

Walraven Wall Plate zp M10
fixing to ceiling or floor
Funktioner
- fixings to ceiling or floor (only tension loads recommended)
- slots at 90° to each other to simplify fixing
- with resistance welded connection nut
- material: steel
- zinc plated
Specifikationer
Identification
| Product Number | 6703010 |
|---|---|
| RSK Number | 3806104 |
| BVB Number | 139759 |
Product Dimensions
| Connection Thread Referensbrev: G | M10 |
|---|---|
| Total Height (mm) Referensbrev: H | 14 |
| Total Width (mm) Referensbrev: W | 25 |
| Total Length (mm) Referensbrev: L | 80 |
| Material Thickness (mm) Referensbrev: MT | 3 |
| Fixing Slot (mm) Referensbrev: FS | 15x8.5 |
| Fixing Slot 2 (mm) Referensbrev: FS 2 | 15x8.5 |
| Heart To Heart Distance (mm) Referensbrev: k | 50 |
Technical characteristics
| Colour | Zinc |
|---|---|
| Connection | Female thread |
| Layer Thickness Surface Protection (µm) | 5 |
| Material | Steel |
| Material Quality | St. 1.0332 |
| Number Of Mounting Holes | 2 |
| Surface Protection | Zinc Plated |
| Surface Treatment | Untreated |
Safeloading
| Maximum Allowed Load Faz (N) Referensbrev: Fa,z | 2500 |
|---|
Weights
| Weight [g] (g) | 52 |
|---|---|
| Weight [kg] (kg) | 0.05 |
Packaging information
| Pack 1 Shape | Bag |
|---|---|
| Pack 1 Qty | 50 |
| Pack 1 Height (mm) | 40 |
| Pack 1 Width (mm) | 310 |
| Pack 1 Length (mm) | 240 |
| Pack 1 Weight (g) | 2605 |
| Pack 2 Shape | Cardboard Box |
| Pack 2 Qty | 250 |
| Pack 2 Height (mm) | 187 |
| Pack 2 Width (mm) | 206 |
| Pack 2 Length (mm) | 272 |
| Pack 2 Weight (g) | 13259 |
| Pack 3 Shape | Pallet ISO 0-1/1 |
| Pack 3 Qty | 22500 |
| Pack 3 Height (mm) | 1079 |
| Pack 3 Width (mm) | 1200 |
| Pack 3 Length (mm) | 800 |
| Pack 3 Weight (g) | 1214310 |
| Pack 4 Shape | No Pack Type Available |
