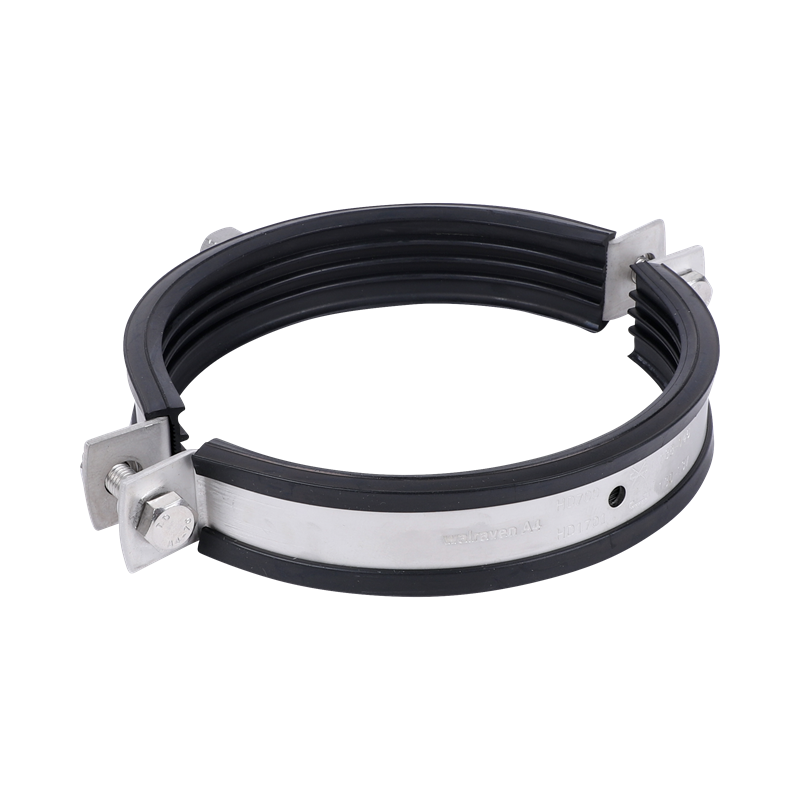

Walraven Clamp HD1701 SSt A4 EPDM M16 310-318mm
Vlastnosti
- Objímky s dvoma poistnými skrutkami
- ťažký dizajn
- so zváranou spojovacou maticou CO2
- protihluková izolácia, guma EPDM, čierna
- so zvukovoizolačným obložením (podľa DIN 4109), odolné proti starnutiu, pre teploty -30 °C až +110 °C
Špecifikácie
Identifikácia
| Číslo produktu | 33174318 |
|---|
Rozmery produktu
| Vonkajší priemer potrubia (mm) Písmenove označenie: D | 310 - 318 |
|---|---|
| Vlákno pripojenia Písmenove označenie: G | M16 |
| Celková výška (mm) Písmenove označenie: H | 364 |
| Celková šírka (mm) Písmenove označenie: W | 402 |
| Celková hĺbka (mm) Písmenove označenie: DtT | 45 |
| Hrúbka materiálu (mm) Písmenove označenie: MT | 4 |
| Šírka materiálu (mm) Písmenove označenie: MW | 40 |
| Veľkosť skrutky Písmenove označenie: ds | M12 |
| Šírka kľúča pripojovacej matice cez rohy (WAC) (mm) Písmenove označenie: WAC,cn | 27.71 |
| Šírka kľúča pripojovacej matice cez plochy (WAF) (mm) Písmenove označenie: WAF,cn | 24 |
| Efektívna hrúbka gumy (mm) | 6.5 |
| Dĺžka lemu vľavo (mm) Písmenove označenie: Lll | 31.86 |
| Dĺžka lemu vpravo (mm) Písmenove označenie: Llr | 31.86 |
| Dĺžka závitu A (mm) Písmenove označenie: TLA | 24 |
Technické charakteristiky
| Farba | Nerezová oceľ |
|---|---|
| Pripojenie | Vnútorný závit |
| Vložka | EPDM |
| Veľkosť nástroja (kľúča) Písmenove označenie: Drive | WAF19 |
| Zaisťovací prvok | Dve skrutky |
| Materiál | Nerezová oceľ |
| Akosť materiálu | 1.4404 (AISI 316L) |
| Prevádzková teplota (°C) | -30 - 110 |
| Vhodné pre | Hliníková rúra, Liatinová rúra, Plastová rúra, Nerezová rúra, Oceľová rúra, Kovové rúry |
| Vhodné pre počet potrubí | 1 |
| Povrchová ochrana | Pasivovaný |
| Povrchová úprava | Moriť |
| Uťahovací moment pri montáži (Nm) Písmenove označenie: Tinst | 10 |
Schválenia a vyhlásenia
| Certifikácia CE | No |
|---|---|
| Certifikácia EN 1363-1 | No |
| Certifikácia EPD | No |
| Certifikácia ETA | No |
| Certifikácia FM | No |
| Certifikácia ISO 3822-1 | No |
| Certifikácia RAL-GZ 655/B | No |
| Certifikácia RAL-GZ 656 | No |
| Certifikácia UL | No |
| Certifikácia ULC | No |
| Certifikácia VdS | No |
Bezpečné zaťaženie
| Maximálne dovolené zaťaženie Faz (N) Písmenove označenie: Fa,z | 6500 |
|---|---|
| Max. dovolené zaťaženie Faz [kN] (kN) Písmenove označenie: Fa,z | 6.5 |
Hmotnosti
| Hmotnosť [g] (g) | 1860 |
|---|---|
| Hmotnosť [kg] (kg) | 1.86 |
Informácie o balení
| GTIN balení 1 | 08719942955751 |
|---|---|
| Typ balenia 1 | Kartónová krabica |
| Množstvo v balení 1 | 5 |
| Výška balenia 1 (mm) | 101 |
| Šírka balenia 1 (mm) | 398 |
| Dĺžka balenia 1 (mm) | 530 |
| Hmotnosť balenia 1 (g) | 9700 |
| GTIN balení 2 | 08719942956222 |
| Typ balenia 2 | Paleta ISO 0-1/1 |
| Množstvo v balení 2 | 160 |
| Výška balenia 2 (mm) | 952 |
| Šírka balenia 2 (mm) | 1200 |
| Dĺžka balenia 2 (mm) | 800 |
| Hmotnosť balenia 2 (g) | 331000 |
| Typ balenia 3 | Typ balenia nie je k dispozícii |
