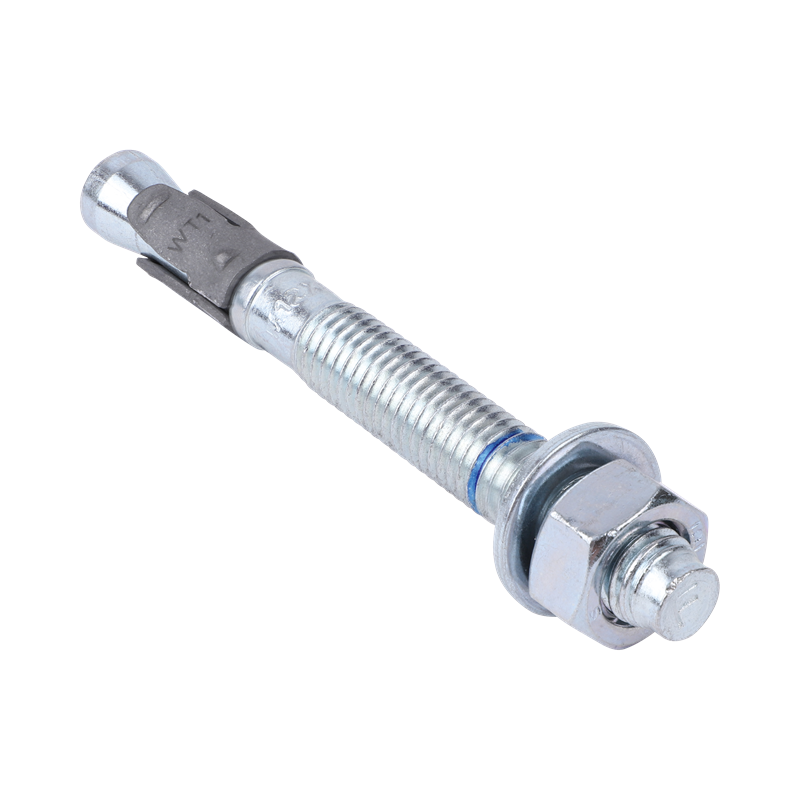

Walraven WT1 Throughbolt 12x110/14
Špecifikácie
Identifikácia
| Číslo produktu | 608412110 |
|---|
Rozmery produktu
| Hĺbka vŕtaného otvoru (mm) Písmenove označenie: h0 | 80 |
|---|---|
| Priemer vŕtaného otvoru (mm) Písmenove označenie: d0 | 12 |
| Účinná kotevná hĺbka (mm) Písmenove označenie: Hef | 70 |
| Maximálna hrúbka upevňovaného dielu (mm) Písmenove označenie: tfix,max | 14 |
| Min. hĺbka vŕtaného otvoru (mm) Písmenove označenie: h0 min | 85 |
| Minimálna hrúbka podkladu (mm) Písmenove označenie: hmin | 105 |
| Štandardná kotevná hĺbka (mm) Písmenove označenie: hnom | 80 |
| Veľkosť závitu Písmenove označenie: TS | M12 |
| Celková výška (mm) Písmenove označenie: H | 24 |
| Celková dĺžka (mm) Písmenove označenie: L | 110 |
| Celková šírka (mm) Písmenove označenie: W | 24 |
| Šírka cez plochy (rozmer na kľúč) (mm) Písmenove označenie: WAF | 19 |
Technické charakteristiky
| Model kotvy | Vonkajší závit |
|---|---|
| Farba | Zinok |
| Seizmická klasifikácia ETA | C1 A C2 |
| Možnosť upevnenia | Matica |
| Ohňovzdorný? | Yes |
| Hrúbka vrstvy povrchovej ochrany (µm) | 5 |
| Materiál | Oceľ |
| Maximálna trieda požiarnej odolnosti podľa DIN EN 13501 2 | R120 |
| Počet matíc | 1 |
| Počet podložiek? | 1 |
| Inštalácia vopred pripravených zariadení? | Yes |
| Prievlečná montáž? | Yes |
| Systém skrutkovania | Vonkajší šesťhran |
| Montáž s odstupom? | No |
| Vhodné pre | Betón bez trhlín, Betón s trhlinami, Prírodný kameň, Betón |
| Povrchová ochrana | Galvanicky zinkovaný |
| Povrchová úprava | Bez povrchovej úpravy |
| Typ závitu Písmenove označenie: TT | Metrický |
| Uťahovací moment pri montáži (Nm) Písmenove označenie: Tinst | 60 |
| S manžetou? | No |
Schválenia a vyhlásenia
| Certifikácia CE | Yes |
|---|---|
| Certifikácia EN 1363-1 | Yes |
| Certifikácia ETA | Yes |
Bezpečné zaťaženie
| Odporúčané zaťaženie v trhlinovom betóne C20/25 (N) | 7100 |
|---|---|
| Odporúčané zaťaženie v netrhlinovom betóne C20/25 (N) | 13300 |
Hmotnosti
| Hmotnosť [g] (g) | 99 |
|---|---|
| Hmotnosť [kg] (kg) | 0.1 |
Informácie o balení
| Logistical Appearance Shape | Typ balenia nie je k dispozícii |
|---|---|
| Typ balenia 1 | Kartónová krabica |
| Množstvo v balení 1 | 50 |
| Výška balenia 1 (mm) | 112 |
| Šírka balenia 1 (mm) | 112 |
| Dĺžka balenia 1 (mm) | 158 |
| Hmotnosť balenia 1 (g) | 5080 |
| Typ balenia 2 | Kartónová krabica |
| Množstvo v balení 2 | 200 |
| Výška balenia 2 (mm) | 240 |
| Šírka balenia 2 (mm) | 178 |
| Dĺžka balenia 2 (mm) | 242 |
| Hmotnosť balenia 2 (g) | 20600 |
| Typ balenia 3 | Typ balenia nie je k dispozícii |
