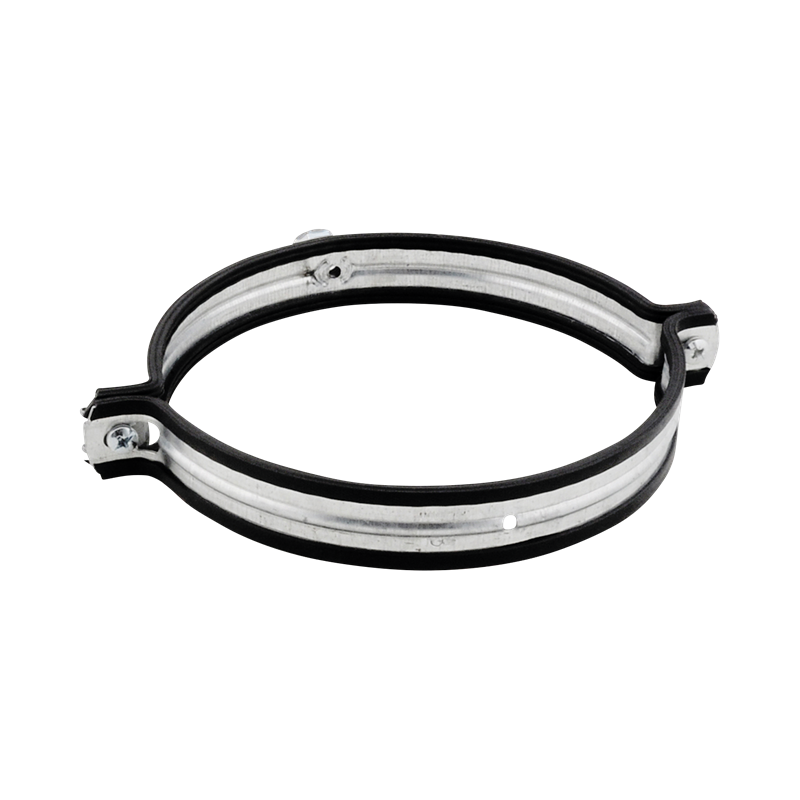

Walraven Aero® Вентиляційні хомути (M8)

для спіральних вентиляційних повітроводів

F0503
Завантажити опис продукту

Характеристики

  • із системою швидкого закривання
  • запатентований дизайн
  • унікальна гумова вкладка запаяна в перфорацію хомутів (тому вкладка не випадає при монтажі та пересуванні повітроводів)
  • матеріал: хомут зі сталі
  • оцинковка: Сендзимира
  • звукоізоляційна вкладка з TPE* гуми, чорного кольору *ТРЕ - термопластичний еластомер (каучук)
Walraven Aero® Вентиляційні хомути (M8)
Walraven Aero® Вентиляційні хомути (M8)
Application
Walraven Aero® Вентиляційні хомути (M8)
Walraven Aero® Вентиляційні хомути (M8)
Application

Статті

Walraven Aero® Вентиляційні хомути (M8)
Таблиця артикулів
Product Number Зовнішній діаметр труби З'єднувальна різьба Загальна висота Загальна ширина Загальна глибина Товщина матеріалу Ширина матеріалу Розмір гвинта Максимальне допустиме навантаження Faz Сертифікати Список збережених артикулів
Лист-довідка D G H W DtT MT MW ds Fa,z
Опис одиниці виміру (mm) (mm) (mm) (mm) (mm) (mm) (N)
Walraven Aero® Вентиляційний хомут pg м8 TPE 80мм 4115080 80 M8 101 136 28 1.25 25 M6 720 ITB (KOT)
Walraven Aero® Вентиляційний хомут pg м8 TPE 100мм 4115100 100 M8 122 157 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 125мм 4115125 125 M8 146 181 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 140мм 4115140 140 M8 162 197 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 150мм 4115150 150 M8 171 206 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 160мм 4115160 160 M8 182 216 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 180мм 4115180 180 M8 202 237 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 200мм 4115200 200 M8 221 256 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 225мм 4115225 225 M8 247 282 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 250мм 4115250 250 M8 271 306 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 280мм 4115280 280 M8 303 338 28 1.25 25 M6 720 ITB (KOT)
Walraven Aero® Вентиляційний хомут pg м8 TPE 300мм 4115300 300 M8 323 358 28 1.25 25 M6 720 ITB (KOT)
Walraven Aero® Вентиляційний хомут pg м8 TPE 315мм 4115315 315 M8 338 373 28 1.25 25 M6 720 ITB (KOT)
Walraven Aero® Вентиляційний хомут pg м8 TPE 355мм 4115355 355 M8 378 413 28 1.25 25 M6 720 ITB (KOT), EPD
Walraven Aero® Вентиляційний хомут pg м8 TPE 400мм 4115400 400 M8 423 458 28 1.25 25 M6 720 ITB (KOT), EPD
