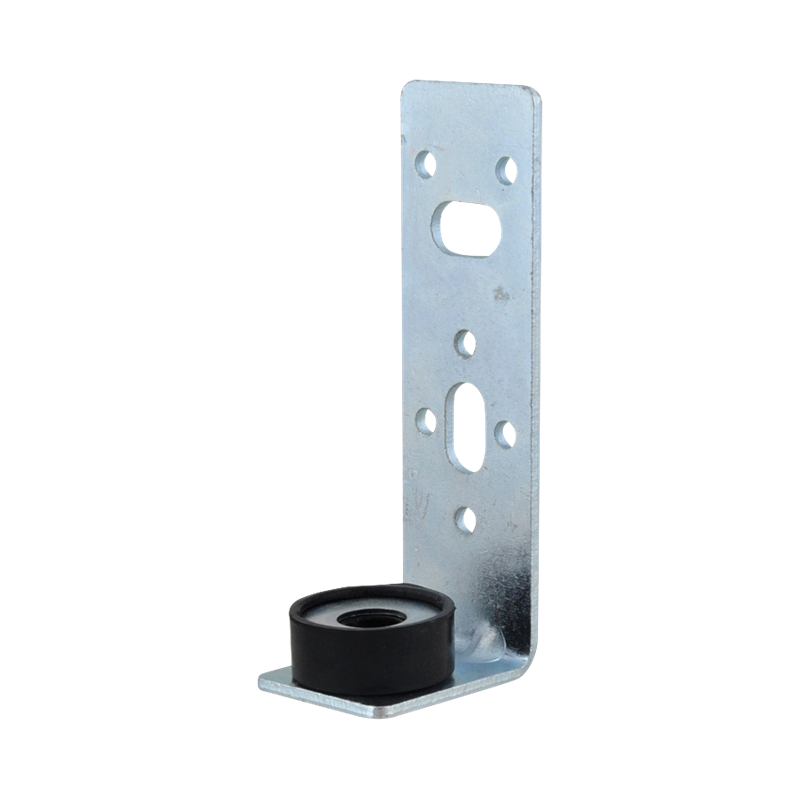

Walraven Кріплення для прямокутних повітроводів
для кріплення прямокутних повітроводів
Характеристики
- для кріплення прямокутних повітропроводів
- з отворами Ø 4,5 мм для заклепок
- матеріал: металеві частини зі сталі; амортизатор з ТРЕ гуми - (термопластичний еластомер (каучук)), чорного кольору
- оцинковка: електролітична
- звукоізоляційна вкладка згідно DIN 4109
Статті
| Product Number | Загальна висота | Загальна ширина | Загальна глибина | Для розміру різьби | Кріпильний отвір | Кріпильний паз | Товщина матеріалу | Максимальне допустиме навантаження Faz | Список збережених артикулів |
|---|---|---|---|---|---|---|---|---|---|
| Лист-довідка | H | W | DtT | fts | FH | FS | MT | Fa,z | |
| Опис одиниці виміру | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | ||
4125001
|
100 | 30 | 40 | M10 | 4.5 | 15x8,5 | 2.5 | 490 |
