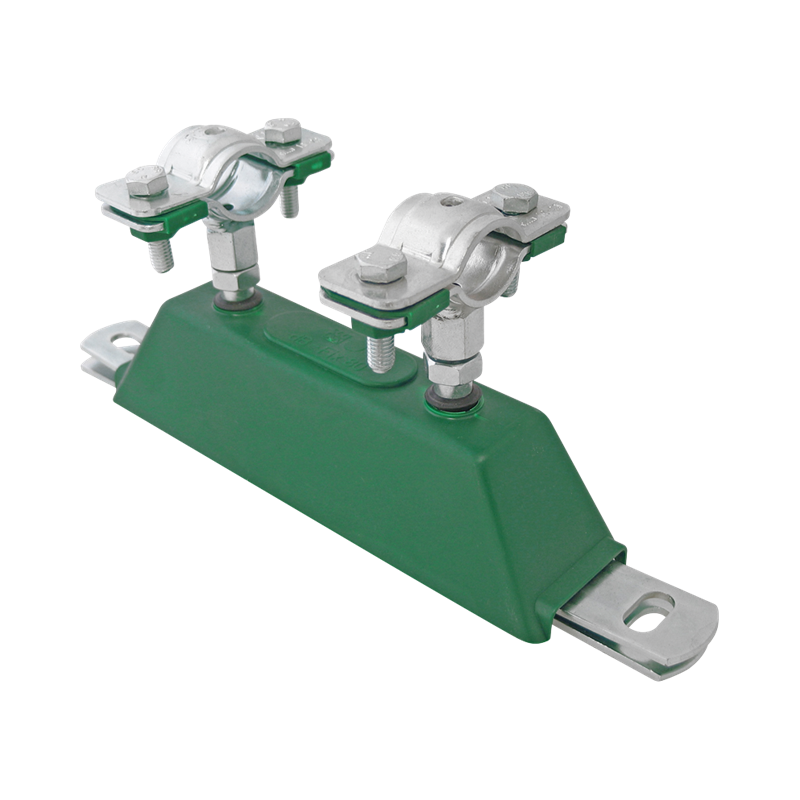

Walraven dB-FiX 80 Jeu point fixe 15-19mm
pour la fixation d'un point fixe
Caractéristiques
- très stable
- matière : acier
- acier zingué
- isolation phonique par des pièces préformées en caoutchouc EPDM
- revêtement isolant acoustique conforme à la norme DIN 4109
- se compose de : 1 ensemble de points de fixation Walraven dB-FiX® 80 (réf. 6693008), 2 colliers robustes HD500
Spécifications
Identification
| Numéro du produit | 2622010 |
|---|
Dimensions du produit
| Fente d'ancrage (mm) Lettre de référence: AS | 20x10,5 |
|---|---|
| Colliers Distance centrale Hauteur (mm) Lettre de référence: cdh | 103 |
| Écrou de connexion Clé de serrage Largeur (WAF) (mm) Lettre de référence: WAF,cn | 17 |
| Profondeur (mm) Lettre de référence: Dt | 30 |
| Distance de cœur à cœur (mm) Lettre de référence: k | 250 |
| Distance de cœur à cœur 2 (mm) Lettre de référence: k 2 | 100 |
| Epaisseur du matériau (mm) Lettre de référence: MT | 3 |
| Diamètre extérieur du tuyau (mm) Lettre de référence: D | 15 - 19 |
| Diamètre du tuyau Impérial (pouce) Lettre de référence: D | ⅜ |
| Diamètre du tube IPS (pouce) Lettre de référence: D | ⅜ |
| Longueur du filet (mm) Lettre de référence: TL | 21 |
| Fil Pitch (mm) Lettre de référence: TP | 1.5 |
| Taille du filet Lettre de référence: TS | M10 |
| Profondeur totale (mm) Lettre de référence: DtT | 75 |
| Hauteur totale (mm) Lettre de référence: H | 117 |
| Largeur totale (mm) Lettre de référence: W | 290 |
| Largeur des semelles (mm) Lettre de référence: WAF | 17 |
| Largeur des semelles 2 (mm) Lettre de référence: WAF 2 | 13 |
Caractéristiques techniques
| Couleur | Vert |
|---|---|
| Épaisseur de la couche Protection de la surface (µm) | 5 |
| Matériau | Acier |
| Qualité des matériaux | St. 1.0332 |
| Protection de la surface | Plaqué zinc |
| Traitement de surface | Non traité |
| Direction du fil | Filetage à droite |
| Type de fil Lettre de référence: TT | Métrique |
Charge admissible
| Charge maximale autorisée Fay (N) Lettre de référence: Fa,y | 2700 |
|---|---|
| Charge maximale autorisée Faz (N) Lettre de référence: Fa,z | 3000 |
Poids
| Poids calculé (g) | 1170 |
|---|---|
| Poids calculé [kg] (kg) | 1.17 |
Informations sur l'emballage
| Paquet 1 Type | Non emballé |
|---|---|
| Paquet 1 Qté | 1 |
| Paquet 2 Type | Type d'emballage non disponible |
