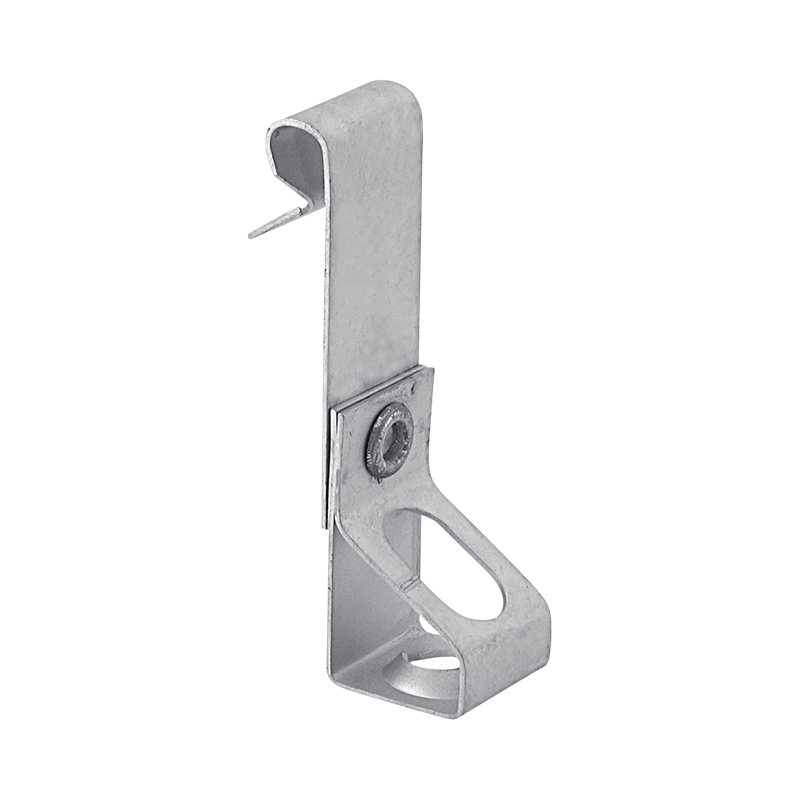

Walraven Britclips® PHV5 ICTM6 M6
fixation sur profilés
Caractéristiques
- pour la fixation sur bords verticaux
- avec attache pour visser une tige filetée
- matière : acier ressort (type C67S, conforme à la norme EN10132)
- traitement de surface : Delta-Tone 9000 (480 heures)
Spécifications
Identification
| Numéro du produit | 57420605 |
|---|
Dimensions du produit
| Bride (mm) Lettre de référence: Fl | 1-5 |
|---|---|
| For flange size (mm) Lettre de référence: fs | 1 - 5 |
| Taille du filet Lettre de référence: TS | M6 |
| Profondeur totale (mm) Lettre de référence: DtT | 68 |
| Hauteur totale (mm) Lettre de référence: H | 35 |
| Largeur totale (mm) Lettre de référence: W | 19 |
Caractéristiques techniques
| Matériau | Acier |
|---|---|
| Qualité des matériaux | St. 1.1231 |
| Protection de la surface | Dacromet |
| Traitement de surface | Non traité |
| Direction du fil | Filetage à droite |
Charge admissible
| Charge maximale autorisée Faz (N) Lettre de référence: Fa,z | 650 |
|---|
Poids
| Poids calculé (g) | 24 |
|---|---|
| Poids calculé [kg] (kg) | 0.02 |
Informations sur l'emballage
| Paquet 1 Type | Carton |
|---|---|
| Paquet 1 Qté | 100 |
| Paquet 1 Hauteur (mm) | 132 |
| Paquet 1 Largeur (mm) | 193 |
| Paquet 1 Longueur (mm) | 254 |
| Paquet 1 Poids (g) | 2681 |
| Paquet 2 Type | Carton |
| Paquet 2 Qté | 400 |
| Paquet 2 Hauteur (mm) | 280 |
| Paquet 2 Largeur (mm) | 266 |
| Paquet 2 Longueur (mm) | 400 |
| Paquet 2 Poids (g) | 11036 |
| Paquet 3 Type | Palette ISO 0-1/1 |
| Paquet 3 Qté | 10800 |
| Paquet 3 Hauteur (mm) | 984 |
| Paquet 3 Largeur (mm) | 1200 |
| Paquet 3 Longueur (mm) | 800 |
| Paquet 3 Poids (g) | 310548 |
| Paquet 4 Type | Type d'emballage non disponible |
