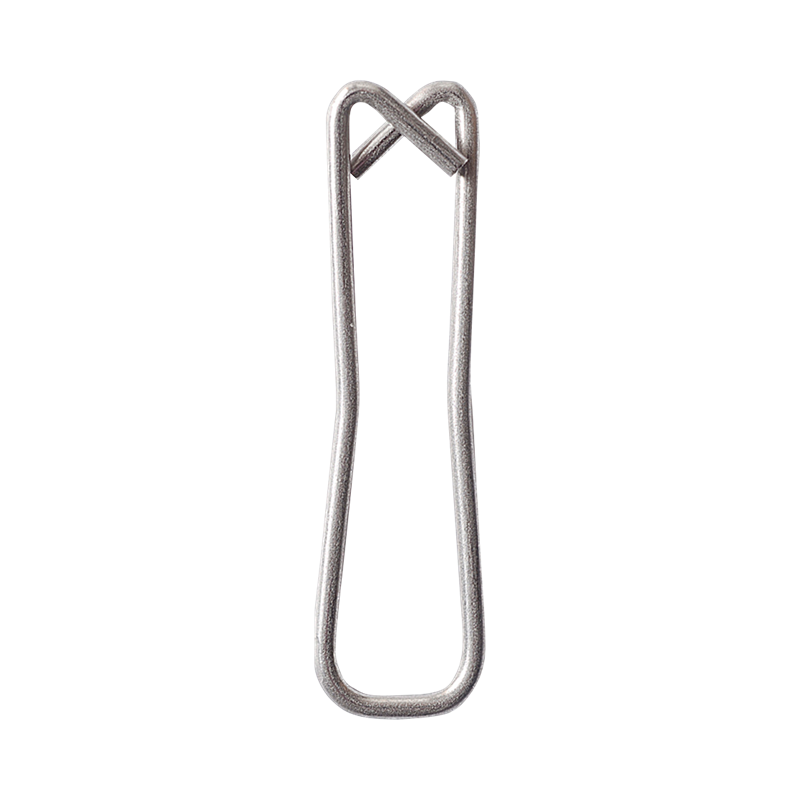

Walraven HK Crochet Inox sans capuchon 200/boite
fixation pour béton ou brique
Caractéristiques
- pour la fixation de fils d'acier, de bandes de suspension ou de chaînes dans le béton et la pierre massive
- pour la suspension de charges statiques telles que des conduits d'air, des plafonds abaissés, etc. au béton
- convient également pour une utilisation à l'extérieur
- meilleure résistance au feu que les bouchons en plastique
- testé par le CSTB, rapport d'essai EPOD/06-05 (HK)
- Charge maximale autorisée (Fa) dans le béton (350 kg/m3) avec un facteur de sécurité de 1:4, perçage d'un trou de Ø 8 mm et enfoncement d'une cheville en fil de fer HK à l'aide d'un marteau.
- matériau : acier inoxydable A4 (1.4401/ AISI 316)
Spécifications
Identification
| Numéro du produit | 61073134 |
|---|
Dimensions du produit
| Diamètre du trou de forage (mm) Lettre de référence: d0 | 8 |
|---|---|
| Epaisseur du matériau (mm) Lettre de référence: MT | 2 |
| Min. Profondeur du trou de forage (mm) Lettre de référence: h0 min | 30 |
| Hauteur totale (mm) Lettre de référence: H | 5 |
| Longueur totale (mm) Lettre de référence: L | 50 |
| Largeur totale (mm) Lettre de référence: W | 15 |
| Largeur (mm) Lettre de référence: w | 9 |
Caractéristiques techniques
| Couleur | Acier inoxydable |
|---|---|
| Matériau | Acier inoxydable |
| Qualité des matériaux | 1.4401 (AISI 316) |
| Modèle | Sans capuchon |
| Pièce détachée ? | Non |
| Protection de la surface | Non traité |
| Traitement de surface | Non traité |
Charge admissible
| Charge maximale autorisée Fax (N) Lettre de référence: Fa,x | 1000 |
|---|---|
| Charge maximale autorisée Faz (N) Lettre de référence: Fa,z | 800 |
Poids
| Poids calculé (g) | 3.1 |
|---|---|
| Poids calculé [kg] (kg) | 0 |
Informations sur l'emballage
| Paquet 1 Type | Carton |
|---|---|
| Paquet 1 Qté | 200 |
| Paquet 1 Hauteur (mm) | 70 |
| Paquet 1 Largeur (mm) | 120 |
| Paquet 1 Longueur (mm) | 190 |
| Paquet 1 Poids (g) | 765 |
| Paquet 2 Type | Carton |
| Paquet 2 Qté | 1200 |
| Paquet 2 Hauteur (mm) | 203 |
| Paquet 2 Largeur (mm) | 150 |
| Paquet 2 Longueur (mm) | 380 |
| Paquet 2 Poids (g) | 4690 |
| Paquet 3 Type | Palette ISO 0-1/1 |
| Paquet 3 Qté | 72000 |
| Paquet 3 Hauteur (mm) | 965 |
| Paquet 3 Largeur (mm) | 1200 |
| Paquet 3 Longueur (mm) | 800 |
| Paquet 3 Poids (g) | 306000 |
| Paquet 4 Type | Type d'emballage non disponible |
