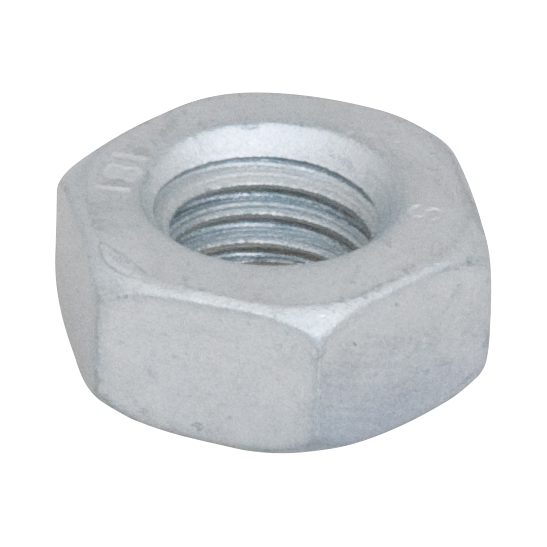

Walraven Ecrou hexagonal DIN934 BUP M10
pour les raccords filetés
Caractéristiques
- matériau : acier, classe de résistance 8
- BIS UltraProtect® 1000
- convient aux applications en intérieur et en extérieur
- résiste au minimum 1000 heures au brouillard salin (max. 5% de rouille rouge), test réalisé conformément à la norme ISO 9227
- M10 et M12 testé à la résistance au feuu selon la norme EN 1363-1
Spécifications
Identification
| Numéro du produit | 61281010 |
|---|
Dimensions du produit
| Taille du filet Lettre de référence: TS | M10 |
|---|---|
| Largeur des semelles (mm) Lettre de référence: WAF | 17 |
| Hauteur totale (mm) Lettre de référence: H | 8 |
| Largeur totale (mm) Lettre de référence: W | 20 |
| Profondeur totale (mm) Lettre de référence: DtT | 17 |
| Fil Pitch (mm) Lettre de référence: TP | 1.5 |
| Largeur entre les coins (mm) Lettre de référence: WAC | 19.63 |
Caractéristiques techniques
| Norme / Standard | DIN 934 |
|---|---|
| Couleur | Zinc |
| Sans halogène | Oui |
| Épaisseur de la couche Protection de la surface (µm) | 18 |
| Matériau | Acier |
| Qualité des matériaux | Classe 8 |
| Modèle | Ecrou hexagonal |
| Système de vissage | Hexagone extérieur |
| Autobloquant ? | Non |
| Protection de la surface | BUP1000 |
| Traitement de surface | Non traité |
| Direction du fil | Filetage à droite |
| Type de fil Lettre de référence: TT | Métrique |
Agréments et déclarations
| Approval EN1363-1 | Oui |
|---|
Poids
| Poids calculé (g) | 11.6 |
|---|---|
| Poids calculé [kg] (kg) | 0.01 |
Informations sur l'emballage
| Paquet 1 Type | Sachet |
|---|---|
| Paquet 1 Qté | 100 |
| Paquet 1 Hauteur (mm) | 50 |
| Paquet 1 Largeur (mm) | 75 |
| Paquet 1 Longueur (mm) | 100 |
| Paquet 1 Poids (g) | 1160 |
| Paquet 2 Type | Carton |
| Paquet 2 Qté | 1200 |
| Paquet 2 Hauteur (mm) | 187 |
| Paquet 2 Largeur (mm) | 206 |
| Paquet 2 Longueur (mm) | 272 |
| Paquet 2 Poids (g) | 14200 |
| Paquet 3 Type | Palette ISO 0-1/1 |
| Paquet 3 Qté | 14400 |
| Paquet 3 Hauteur (mm) | 400 |
| Paquet 3 Largeur (mm) | 1200 |
| Paquet 3 Longueur (mm) | 800 |
| Paquet 3 Poids (g) | 180000 |
| Paquet 4 Type | Type d'emballage non disponible |
