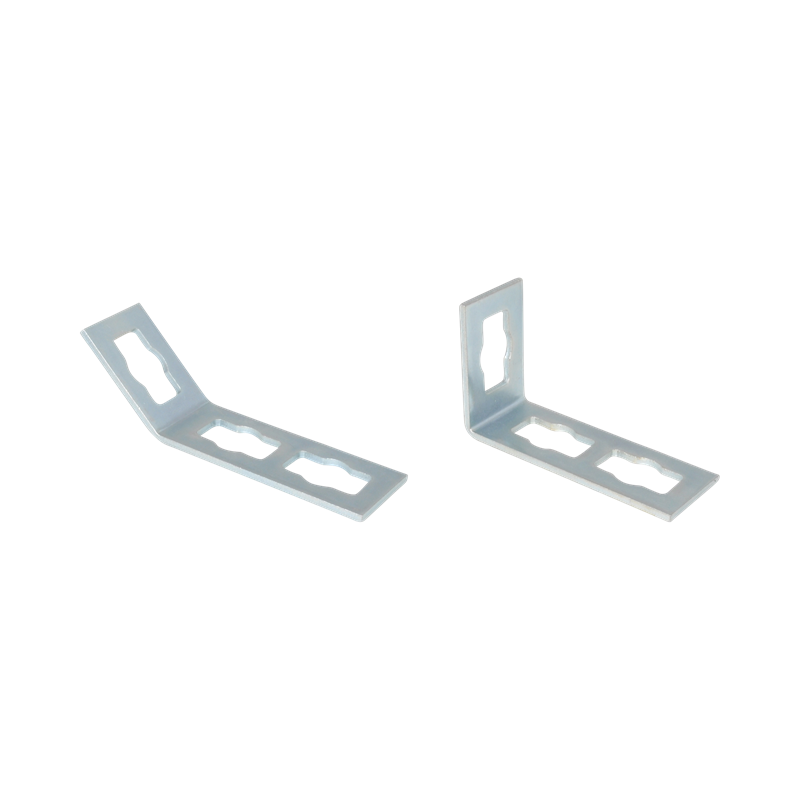

Walraven PushStrut Équerre 135 degrés QW 3/135
pour réaliser des montages complexes en rail strut
Caractéristiques
- facilement combinable avec tous les profils RapidStrut® Walraven courants
- rapide et facile à installer
- le système d'écrou à pousser permet le montage et le positionnement des éléments avant le verrouillage final
- installation rapide et facile
- facile à démonter, réutilisable
- montages sur 3 axes, en combinaison avec les éléments de la gamme PushStrut
- matière : acier
- acier zingué
Spécifications
Identification
| Numéro du produit | 6594005 |
|---|
Dimensions du produit
| Angle (°) Lettre de référence: a | 135 |
|---|---|
| Hauteur (mm) Lettre de référence: h | 50 |
| Longueur (mm) Lettre de référence: l | 106.7 |
| Epaisseur du matériau (mm) Lettre de référence: MT | 4 |
| Distance de cœur à cœur (mm) Lettre de référence: k | 46 |
| Hauteur totale (mm) Lettre de référence: H | 50 |
| Largeur totale (mm) Lettre de référence: W | 40 |
| Longueur totale (mm) Lettre de référence: L | 112 |
Caractéristiques techniques
| Pour le type de rail | 41x21, 41x41, 41x51, 41x62, 41x82 |
|---|---|
| Moment du couple pour l'installation (Nm) Lettre de référence: Tinst | 40 |
| Matériau | Acier |
| Qualité des matériaux | St. 1.0332 |
| Modèle | Angle |
| Convient pour | Profil C |
| Protection de la surface | Plaqué zinc |
| Traitement de surface | Non traité |
Poids
| Poids calculé (g) | 150 |
|---|---|
| Poids calculé [kg] (kg) | 0.15 |
Informations sur l'emballage
| Paquet 1 Type | Carton |
|---|---|
| Paquet 1 Qté | 25 |
| Paquet 1 Hauteur (mm) | 70 |
| Paquet 1 Largeur (mm) | 200 |
| Paquet 1 Longueur (mm) | 266 |
| Paquet 1 Poids (g) | 3849 |
| Paquet 2 Type | Palette ISO 0-1/1 |
| Paquet 2 Qté | 5400 |
| Paquet 2 Hauteur (mm) | 984 |
| Paquet 2 Largeur (mm) | 1200 |
| Paquet 2 Longueur (mm) | 800 |
| Paquet 2 Poids (g) | 852384 |
| Paquet 3 Type | Type d'emballage non disponible |
