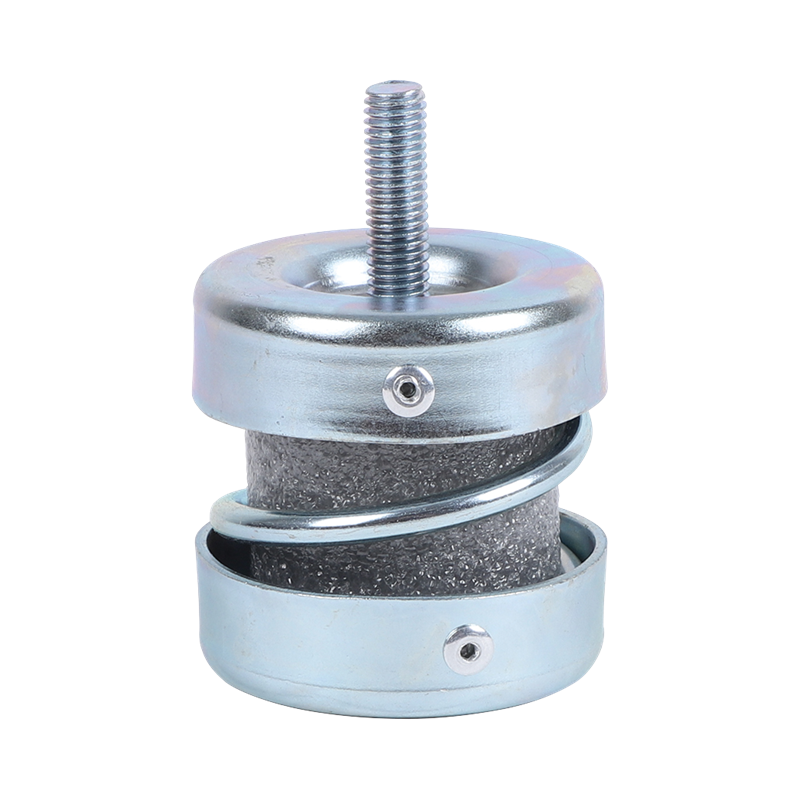

Walraven Vibratek® MS-M Isolateur ressort 500/M8
isolateur à ressort compact pour équipement léger
Caractéristiques
- isolateur à ressort de faible hauteur avec filetage extérieur M8 pour les équipements légers ou les espaces restreints
- recommandé pour les machines dont la vitesse de travail est supérieure à 1000 tr/min
- cadre en acier fixé mécaniquement au ressort par des rivets métalliques
- rapport moyen Kx / Kz = Ky / Kz = 1,3
- plage de température de travail -90 ˚C à 200 ˚C
- matériau : acier
- zingué
Spécifications
Identification
| Numéro du produit | 2800200500 |
|---|
Dimensions du produit
| Hauteur totale (mm) Lettre de référence: H | 73 |
|---|---|
| Largeur totale (mm) Lettre de référence: W | 51 |
| Profondeur totale (mm) Lettre de référence: DtT | 51 |
| Hauteur (mm) Lettre de référence: h | 50.5 |
| Taille du filetage A Lettre de référence: TSA | M8 |
| Longueur du filet A (mm) Lettre de référence: TLA | 6.3 |
| Taille du filet B Lettre de référence: TSB | M8 |
| Longueur du filet B (mm) Lettre de référence: TLB | 22.5 |
| Flèche statique maximale (mm) | 12 |
| Pas de vis A (mm) Lettre de référence: TPA | 1.25 |
| Filet Pas B (mm) Lettre de référence: TPB | 1.25 |
Caractéristiques techniques
| Couleur | Zinc |
|---|---|
| Facteur d'amortissement | 0.01 |
| Matériau | Acier |
| Qualité des matériaux | St. 1.0332 |
| Température de fonctionnement (°C) | -90 - 200 |
| Rapport de rigidité | 42 |
| Protection de la surface | Plaqué zinc |
| Traitement de surface | Non traité |
| Sexe du fil A Lettre de référence: TGA | Filet femelle |
| Sexe du fil B Lettre de référence: TGB | Filet mâle |
| Type de filetage A Lettre de référence: TTA | Métrique |
| Type de filetage B Lettre de référence: TTB | Métrique |
Charge admissible
| Charge minimale recommandée Faz (N) | 100 |
|---|---|
| Charge maximale recommandée Faz (N) | 450 |
| Portage de charges sous pression ? | Oui |
| Portage de charges à la traction ? | Non |
| Charge maximale autorisée Faz (N) Lettre de référence: Fa,z | 500 |
| Surcharge transitoire maximale autorisée Surcharge maximale | 50 |
Poids
| Poids calculé (g) | 220 |
|---|---|
| Poids calculé [kg] (kg) | 0.22 |
Informations sur l'emballage
| Paquet 1 Type | Carton |
|---|---|
| Paquet 1 Qté | 50 |
| Paquet 1 Hauteur (mm) | 175 |
| Paquet 1 Largeur (mm) | 270 |
| Paquet 1 Longueur (mm) | 395 |
| Paquet 1 Poids (g) | 11300 |
| Paquet 2 Type | Palette ISO 0-1/1 |
| Paquet 2 Qté | 1800 |
| Paquet 2 Hauteur (mm) | 864 |
| Paquet 2 Largeur (mm) | 1200 |
| Paquet 2 Longueur (mm) | 800 |
| Paquet 2 Poids (g) | 427800 |
| Paquet 3 Type | Type d'emballage non disponible |
