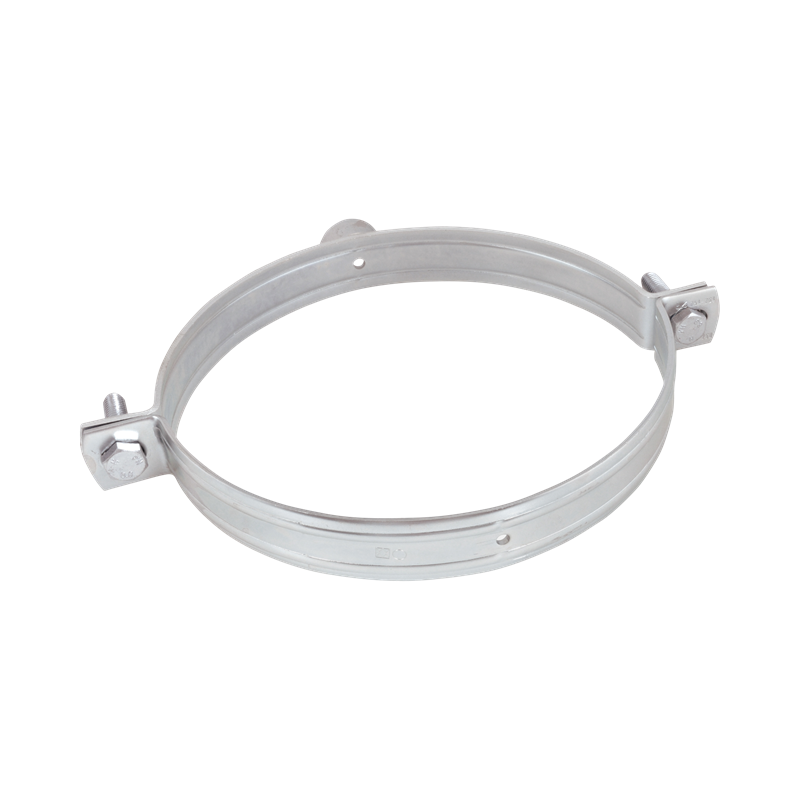

Walraven Objímka HD500 BUP 1" 217-227mm
pro ocelové potrubí
Vlastnosti
- dvoudílná objímka s dvěma uzavíracími šrouby
- mohutný vzhled
- uzavírací šrouby jsou zabezpečeny podložkou proti jejich ztrátě
- s navařenou spojovací maticí CO2
- materiál: ocel
- povrchová úprava:
- výrobek je součástí systému Walraven BIS UltraProtect® 1000
- vhodné pro vnitřní i vnější instalace
- testováno dle ISO 9227, test v solné mlze min. 1 000 hodin (max. 5% koroze)
- také dostupné se zvukově izolační vložkou silikonová guma (hnědá s nádechem červené), tepelně odolná až do +200 °C (A 35 15)
Technické parametry
Identifikace
| Číslo produktu | 33088227 |
|---|
Rozměry výrobku
| Vnější průměr potrubí (mm) Písmenné označení: D | 217 - 227 |
|---|---|
| DN Písmenné označení: DN | DN 200 |
| růměr potrubí (palcový) (in) Písmenné označení: D | 8 |
| Připojovací vlákno Písmenné označení: G | G1" |
| Celková výška (mm) Písmenné označení: H | 257 |
| Celková šířka (mm) Písmenné označení: W | 299 |
| Celková hloubka (mm) Písmenné označení: DtT | 38 |
| Tloušťka materiálu (mm) Písmenné označení: MT | 4 |
| Šířka materiálu (mm) Písmenné označení: MW | 38 |
| Velikost šroubu Písmenné označení: ds | M10 |
Technické vlastnosti
| Barva | Šedá |
|---|---|
| Připojení | Vnitřní závit |
| Vložka | Žádné |
| Velikost nástroje (klíče) Písmenné označení: Drive | WAF17 |
| Tloušťka vrstvy povrchové ochrany (µm) | 8 |
| Zajišťovací prvek | Dva šrouby |
| Materiál | Ocel |
| Jakost materiálu | St. 1.0332 |
| Provozní teplota (°C) | -45 - 315 |
| Vhodné pro | Ocelová trubka, Litinová trubka, Kovové trubky |
| Vhodné pro počet potrubí | 1 |
| Povrchová ochrana | BUP1000 |
| Povrchová úprava | Bez povrchové úpravy |
| Utahovací moment při montáži (Nm) Písmenné označení: Tinst | 5 |
Schválení a prohlášení
| Certifikace CE | No |
|---|---|
| Certifikace EN 1363-1 | No |
| Certifikace EPD | Yes |
| Certifikace ETA | No |
| Certifikace FM | No |
| Certifikace ISO 3822-1 | No |
| Certifikace RAL-GZ 655/B | No |
| Certifikace RAL-GZ 656 | No |
| Certifikace UL | No |
| Certifikace ULC | No |
| Certifikace VdS | No |
Bezpečné zatížení
| Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z | 8200 |
|---|---|
| Max. dovolené zatížení Faz [kN] (kN) Písmenné označení: Fa,z | 8.2 |
Hmotnosti
| Hmotnost [g] (g) | 1105 |
|---|---|
| Hmotnost [kg] (kg) | 1.11 |
Informace o balení
| balení 1 GTIN | 08719942023153 |
|---|---|
| Typ balení 1 | Svazek |
| Množství v balení 1 | 2 |
| Výška balení 1 (mm) | 138 |
| Šířka balení 1 (mm) | 298.8 |
| Délka balení 1 (mm) | 38 |
| Hmotnost balení 1 (g) | 2215 |
| balení 2 GTIN | 08719942023160 |
| Typ balení 2 | Paleta ISO 0-1/1 |
| Množství v balení 2 | 400 |
| Výška balení 2 (mm) | 400 |
| Šířka balení 2 (mm) | 1200 |
| Délka balení 2 (mm) | 800 |
| Hmotnost balení 2 (g) | 464000 |
| Typ balení 3 | Typ balení není k dispozici |
