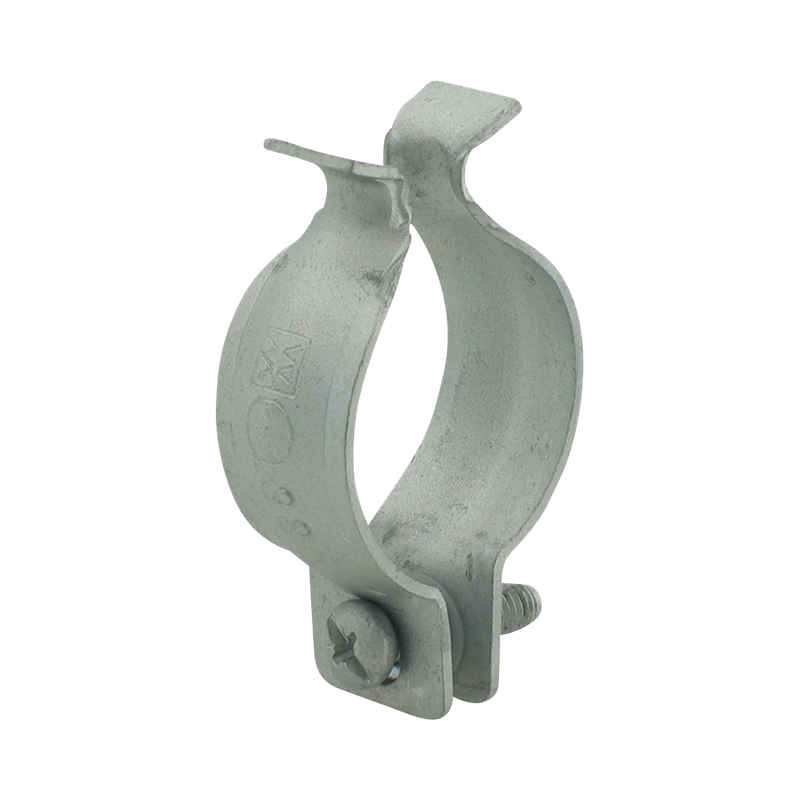

Walraven Objímka a matice k nosníkové svorce mod.O 16,0-20,0
příslušenství pro BIS nosníkové svorky
Vlastnosti
- snadné připevnění k Objímky model O
- povrchová úprava: Dacromet
- materiál: ocel 1.0332
- povrchová úprava: Dacromet
Technické parametry
Identifikace
| Číslo produktu | 6077220 |
|---|
Rozměry výrobku
| Vnější průměr potrubí (mm) Písmenné označení: D | 16 - 20 |
|---|---|
| DN Písmenné označení: DN | DN 10 |
| Celková výška (mm) Písmenné označení: H | 22 |
| Celková šířka (mm) Písmenné označení: W | 41 |
| Celková hloubka (mm) Písmenné označení: DtT | 16 |
| Tloušťka materiálu (mm) Písmenné označení: MT | 1.5 |
| Šířka materiálu (mm) Písmenné označení: MW | 16 |
| Velikost šroubu Písmenné označení: ds | M5 |
Technické vlastnosti
| Barva | Zinek |
|---|---|
| Vložka | Žádné |
| Velikost nástroje (klíče) Písmenné označení: Drive | PH2 |
| Zajišťovací prvek | Jeden šroub |
| Materiál | Ocel |
| Jakost materiálu | St. 1.0332 |
| Vhodné pro | Litinová trubka, Plastová trubka, Ocelová trubka |
| Vhodné pro počet potrubí | 1 |
| Povrchová ochrana | Povlak ze zinkových vloček |
| Povrchová úprava | Bez povrchové úpravy |
| Utahovací moment při montáži (Nm) Písmenné označení: Tinst | 2 |
Schválení a prohlášení
| Certifikace CE | No |
|---|---|
| Certifikace EN 1363-1 | No |
| Certifikace EPD | No |
| Certifikace ETA | No |
| Certifikace FM | No |
| Certifikace ISO 3822-1 | No |
| Certifikace RAL-GZ 655/B | No |
| Certifikace RAL-GZ 656 | No |
| Certifikace UL | No |
| Certifikace ULC | No |
| Certifikace VdS | No |
Bezpečné zatížení
| Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z | 600 |
|---|---|
| Max. dovolené zatížení Faz [kN] (kN) Písmenné označení: Fa,z | 0.6 |
Hmotnosti
| Hmotnost [g] (g) | 21.5 |
|---|---|
| Hmotnost [kg] (kg) | 0.02 |
Informace o balení
| balení 1 GTIN | 08712993537938 |
|---|---|
| Typ balení 1 | Kartonová krabice |
| Množství v balení 1 | 50 |
| Výška balení 1 (mm) | 108 |
| Šířka balení 1 (mm) | 127 |
| Délka balení 1 (mm) | 190 |
| Hmotnost balení 1 (g) | 1190 |
| balení 2 GTIN | 08712993563777 |
| Typ balení 2 | Kartonová krabice |
| Množství v balení 2 | 200 |
| Výška balení 2 (mm) | 228 |
| Šířka balení 2 (mm) | 200 |
| Délka balení 2 (mm) | 266 |
| Hmotnost balení 2 (g) | 4940 |
| balení 3 GTIN | 08712993760473 |
| Typ balení 3 | Paleta ISO 0-1/1 |
| Množství v balení 3 | 14400 |
| Výška balení 3 (mm) | 1056 |
| Šířka balení 3 (mm) | 1200 |
| Délka balení 3 (mm) | 800 |
| Hmotnost balení 3 (g) | 377000 |
| Typ balení 4 | Typ balení není k dispozici |
