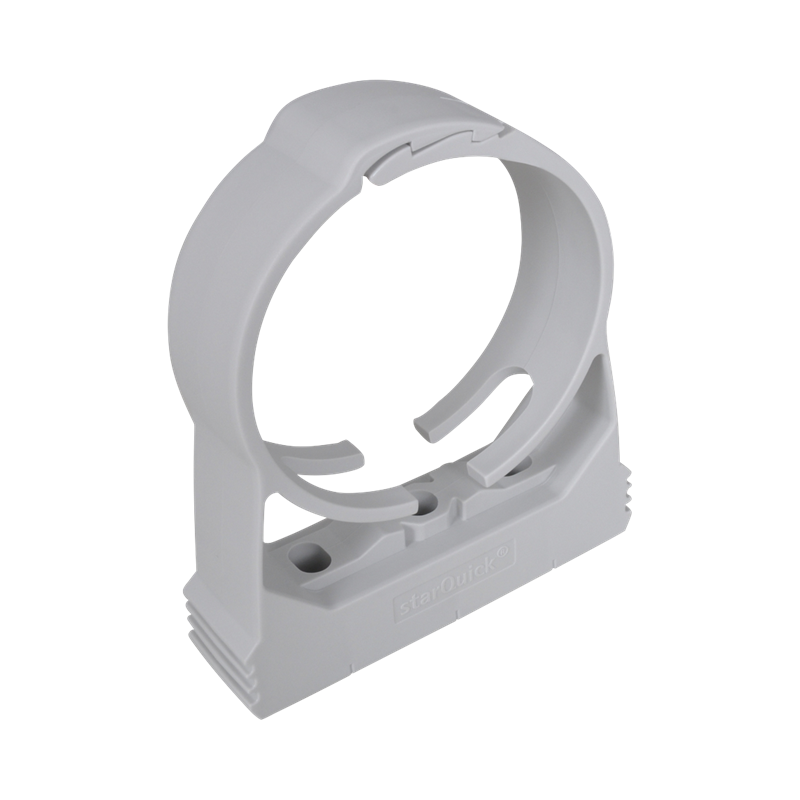

Walraven starQuick® objímka PA šedá 2,5"/75mm
pro upevnění kabelů a potrubí ke stěnám, podlahám nebo stropům.
Vlastnosti
- jednodílná objímka
- objímku uzavřete zatlačením na potrubí , pomocí rukou domáčknete pro úplné uzavření
- objímku lze připevnit ke stěně, podlaze nebo stropu pomocí šroubů (vnější otvory) nebo našroubováním příchytky na závitovou tyč pomocí standardní kluzné matice Walraven (střední otvor)
- pro venkovní použítí a instalace v plaveckých bazénech, chemických továrnách, zinkovnách apod.
- materiál: upravený PA6 (polyamid), šedá (odpovídá RAL 7035)
- odolné proti UV, stárnutí, oleji a benzínu
- nekorodují, recyklovatelné, bezhalogenové
- odolné proti teplotám: od cca -40 °C do cca. +90 °C (dlouhodobě); krátkodobě do cca +130 °C
- teplotní odolnost od cca -40 °C do cca +90 °C (konstantní); krátkodobě do cca +130 °C
Technické parametry
Identifikace
| Číslo produktu | 08541075 |
|---|
Rozměry výrobku
| Vnější průměr potrubí (mm) Písmenné označení: D | 71 - 76 |
|---|---|
| Celková výška (mm) Písmenné označení: H | 122 |
| Celková šířka (mm) Písmenné označení: W | 105 |
| Celková hloubka (mm) Písmenné označení: DtT | 39 |
| Osová vzdálenost svorky – výška (mm) Písmenné označení: cdh | 75 |
| Výška (mm) Písmenné označení: h | 25.2 |
| Připojovací vlákno Písmenné označení: G | Žádné |
| Osová vzdálenost svorky – šířka (mm) Písmenné označení: cdw | 42 |
| DN Písmenné označení: DN | DN 65 |
| Upevňovací otvor (mm) Písmenné označení: FH | 10.5 |
| Upevňovací drážka (mm) Písmenné označení: FS | 13x8,3 |
| růměr potrubí (palcový) (in) Písmenné označení: D | 2½ |
Technické vlastnosti
| Uzavřené? | No |
|---|---|
| Barva | Šedá |
| Připojení | Otvor |
| Bez halogenů? | Yes |
| Zajišťovací prvek | Jedno zacvaknutí |
| Materiál | Plast |
| Jakost materiálu | PA Nylon 6 (Polyamid Nylon 6) |
| Maximální počet trubek | 1 |
| Provozní teplota (°C) | -40 - 90 |
| Povrchová ochrana | Bez povrchové úpravy |
| Povrchová úprava | Bez povrchové úpravy |
| Přichytitelné? | No |
| Typ | SQ-75 |
| Typ upevnění | Šroubový otvor |
| Odolnost vůči UV záření? | Yes |
| S vložkou? | No |
Schválení a prohlášení
| Certifikace KIWA | No |
|---|---|
| Certifikace UL | No |
| Certifikace UPC | Yes |
Bezpečné zatížení
| Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z | 650 |
|---|---|
| Vypočtené mezní zatížení Fbx [kN] (kN) Písmenné označení: Fb,x | 0 |
| Vypočtené mezní zatížení Fbz [kN] (kN) Písmenné označení: Fb,z | 0 |
| Vypočtené max. dovolené zatížení Fax [kN] (kN) Písmenné označení: Fa,x | 0 |
| Max. dovolené zatížení Faz [kN] (kN) Písmenné označení: Fa,z | 0.65 |
Hmotnosti
| Hmotnost [g] (g) | 101 |
|---|---|
| Hmotnost [kg] (kg) | 0.1 |
Informace o balení
| Typ balení 1 | Kartonová krabice |
|---|---|
| Množství v balení 1 | 50 |
| Výška balení 1 (mm) | 375 |
| Šířka balení 1 (mm) | 298 |
| Délka balení 1 (mm) | 393 |
| Hmotnost balení 1 (g) | 5520 |
| Typ balení 2 | Paleta ISO 0-1/1 |
| Množství v balení 2 | 800 |
| Výška balení 2 (mm) | 910 |
| Šířka balení 2 (mm) | 1200 |
| Délka balení 2 (mm) | 800 |
| Hmotnost balení 2 (g) | 109000 |
| Typ balení 3 | Typ balení není k dispozici |
