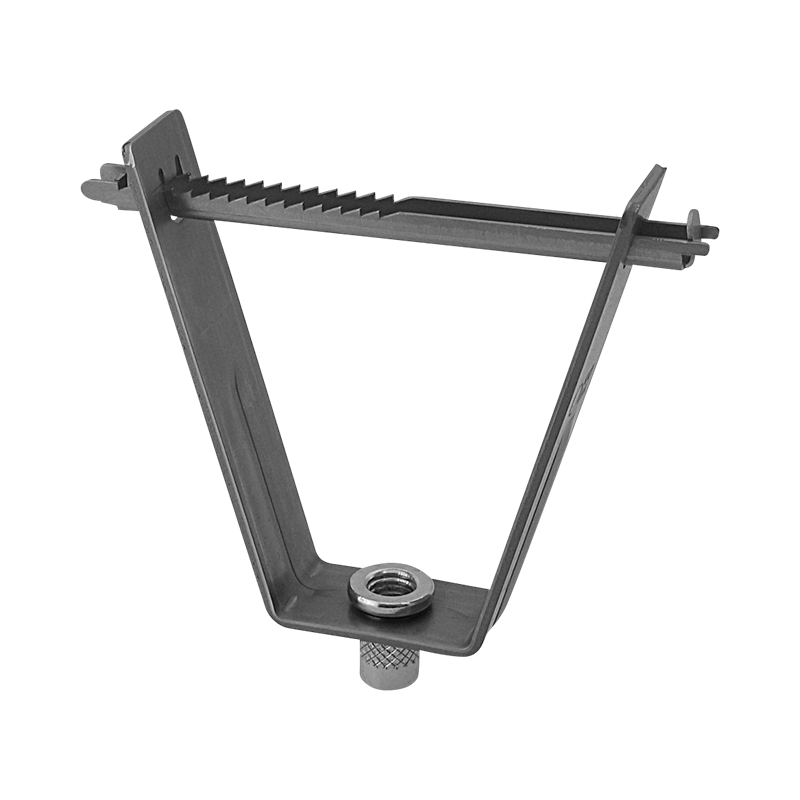

Walraven Rapid RTB 6 trapézový závěs předgalv.M6

pro trapézové plechy

6781106 Produktová řada: Walraven Britclips®

Využijte projektovou podporu

Walraven Rapid RTB 6 trapézový závěs předgalv.M6

pro trapézové plechy

6781106

Consent

Vlastnosti

  • pro upevnění na trapézové plechy
  • minimální tloušťka střešního plechu 0,63 mm
  • rychlé upevnění: jako jeden kus a část nemůže být ztracena
  • pro vytvoření otvorů v trapézovém plechu doporučujeme použít BIS Trapézové kleště (výrobek č. 692 0 012)
  • materiál: ocel
  • předpozinkované

Technické parametry

Walraven Britclips® Rapid RTB

Identifikace

Identifikace
Číslo produktu 6781106

Rozměry výrobku

Rozměry výrobku
Připojovací vlákno Písmenné označení: G M6
Šířka materiálu (mm) Písmenné označení: MW 25
Tloušťka materiálu (mm) Písmenné označení: MT 2.5
Celková výška (mm) Písmenné označení: H 103
Celková šířka (mm) Písmenné označení: W 138
Celková hloubka (mm) Písmenné označení: DtT 25

Technické vlastnosti

Technické vlastnosti
Připojení Vnitřní závit
Materiál Ocel
Jakost materiálu St. 1.0226
Povrchová ochrana Předzinkovaný
Povrchová úprava Bez povrchové úpravy

Schválení a prohlášení

Schválení a prohlášení
Certifikace VdS No

Bezpečné zatížení

Bezpečné zatížení
Maximální dovolené zatížení Faz (N) Písmenné označení: Fa,z 1500

Hmotnosti

Hmotnosti
Hmotnost [g] (g) 140
Hmotnost [kg] (kg) 0.14

Informace o balení

Informace o balení
Typ balení 1 Kartonová krabice
Množství v balení 1 50
Výška balení 1 (mm) 184
Šířka balení 1 (mm) 270
Délka balení 1 (mm) 404
Hmotnost balení 1 (g) 7390
Typ balení 2 Paleta ISO 0-1/1
Množství v balení 2 2250
Výška balení 2 (mm) 1064
Šířka balení 2 (mm) 1200
Délka balení 2 (mm) 800
Hmotnost balení 2 (g) 353000
Typ balení 3 Typ balení není k dispozici
Typ balení 4 Typ balení není k dispozici

Soubory ke stažení a certifikáty

J3025 Walraven Britclips® Rapid RTB PDF | CS | Produktový list Stáhnout
