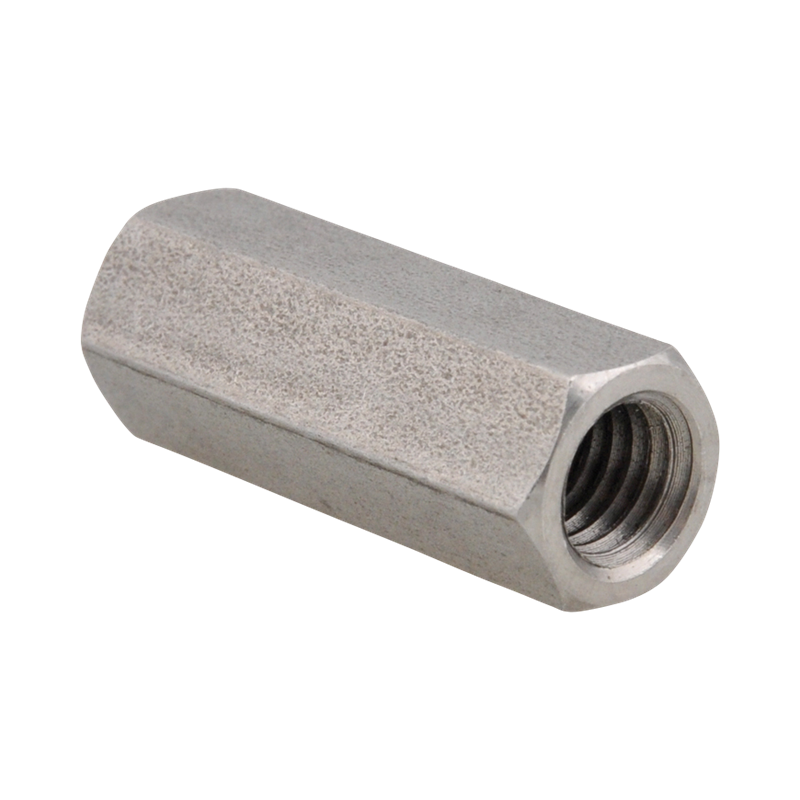

Walraven Gewindemuffe V2A M12x40mm
Zur Anpassung von Anschlussgewinden
Funktionen & Eigenschaften
- Zur Verbindung von 2 Komponenten mit Außengewinde
- Material: rostfreier Stahl A2 (1.4301/ AISI 304)
Spezifikationen
Bezeichnung
| Produktnummer | 6457240 |
|---|
Produktabmessungen
| Gewinde 1 Größe Empfehlungsschreiben: TSA | M12 |
|---|---|
| Gewinde 1 Länge (mm) Empfehlungsschreiben: TLA | 20 |
| Gewinde 2 Größe Empfehlungsschreiben: TSB | M12 |
| Gewinde 2 Länge (mm) Empfehlungsschreiben: TLB | 20 |
| Breite über Flats (mm) Empfehlungsschreiben: WAF | 19 |
| Gesamthöhe (mm) Empfehlungsschreiben: H | 19 |
| Gesamtbreite (mm) Empfehlungsschreiben: W | 22 |
| Gesamtlänge (mm) Empfehlungsschreiben: L | 40 |
Technische Eigenschaften
| Gewinde 1 Typ Empfehlungsschreiben: TGA | Innengewinde |
|---|---|
| Gewinde 2 Typ Empfehlungsschreiben: TGB | Innengewinde |
| Farbe | Rostfreier Stahl |
| Material | Rostfreier Stahl |
| Qualität der Materialien | 1.4301 (AISI 304) |
| Form | Sechskant |
| Oberflächenschutz | Unbehandelt |
| Oberflächenbehandlung | Unbehandelt |
| Gewinde Typ A Empfehlungsschreiben: TTA | Metrisch |
| Gewinde Typ B Empfehlungsschreiben: TTB | Metrisch |
| Durchgehender Thread? | ja |
| Mit Inspektionslöchern? | nein |
Belastungswerte
| Max. zulässige Last (Fa,z) (N) Empfehlungsschreiben: Fa,z | 30300 |
|---|
Gewichte
| Berechnetes Gewicht (g) | 66.7 |
|---|---|
| Berechnetes Gewicht [kg] (kg) | 0.07 |
Verpackungsinformationen
| VPE 1 Form | Pappkarton |
|---|---|
| VPE 1 Menge | 50 |
| VPE 1 Höhe (mm) | 168 |
| VPE 1 Breite (mm) | 180 |
| VPE 1 Länge (mm) | 400 |
| VPE 1 Gewicht (g) | 3405 |
| VPE 2 Form | Keine Packungsform verfügbar |
