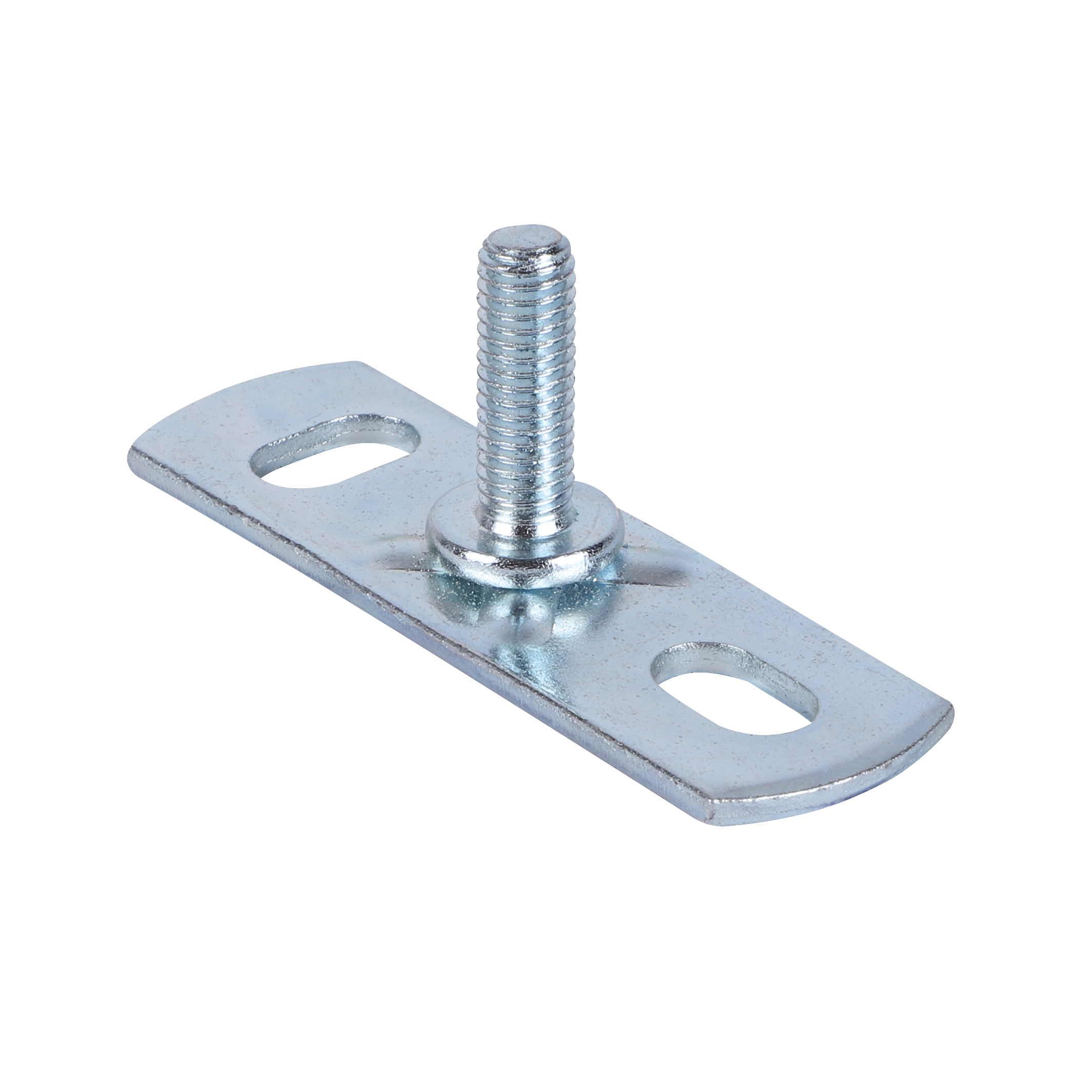

Walraven Grundplatte 672 (AG)
Befestigung an Wand oder Decke
Funktionen & Eigenschaften
- Zur Befestigung an Decken und Böden (nur zur Anwendung bei Zuglasten empfohlen)
- Schlitze im 90°-Winkel zueinander, um die Befestigung zu vereinfachen
- Mit widerstandsgeschweißtem Stehbolzen
- Material: Stahl
- Elektrolytisch verzinkt
Artikel
| Produktnummer | Anschlussgewinde | Länge Metrisches Gewinde | Gesamthöhe | Gesamtbreite | Gesamtlänge | Materialstärke | Fixierschlitz | Fixierung Steckplatz 2 | Lochabstand | Max. zulässige Last (Fa,z) | Liste der gespeicherten Produkte |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Empfehlungsschreiben | G | Lm | H | W | L | MT | FS | FS 2 | k | Fa,z | |
| Beschreibung der Einheit | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | ||
6723006
|
M6 | 25 | 32 | 25 | 80 | 3 | 15x8,5 | 15x8,5 | 50 | 2500 | |
|
|
M8 | 25 | 32 | 25 | 80 | 3 | 15x8,5 | 15x8,5 | 50 | 2500 | |
|
6723010
|
M10 | 35 | 45 | 25 | 80 | 3 | 15x8,5 | 15x8,5 | 50 | 2500 | |
|
6723108
|
M8 | 10 | 17 | 25 | 80 | 3 | 15x8,5 | 15x8,5 | 50 | 2500 | |
|
6723110
|
M10 | 12 | 22 | 25 | 80 | 3 | 15x8,5 | 15x8,5 | 50 | 2500 |
