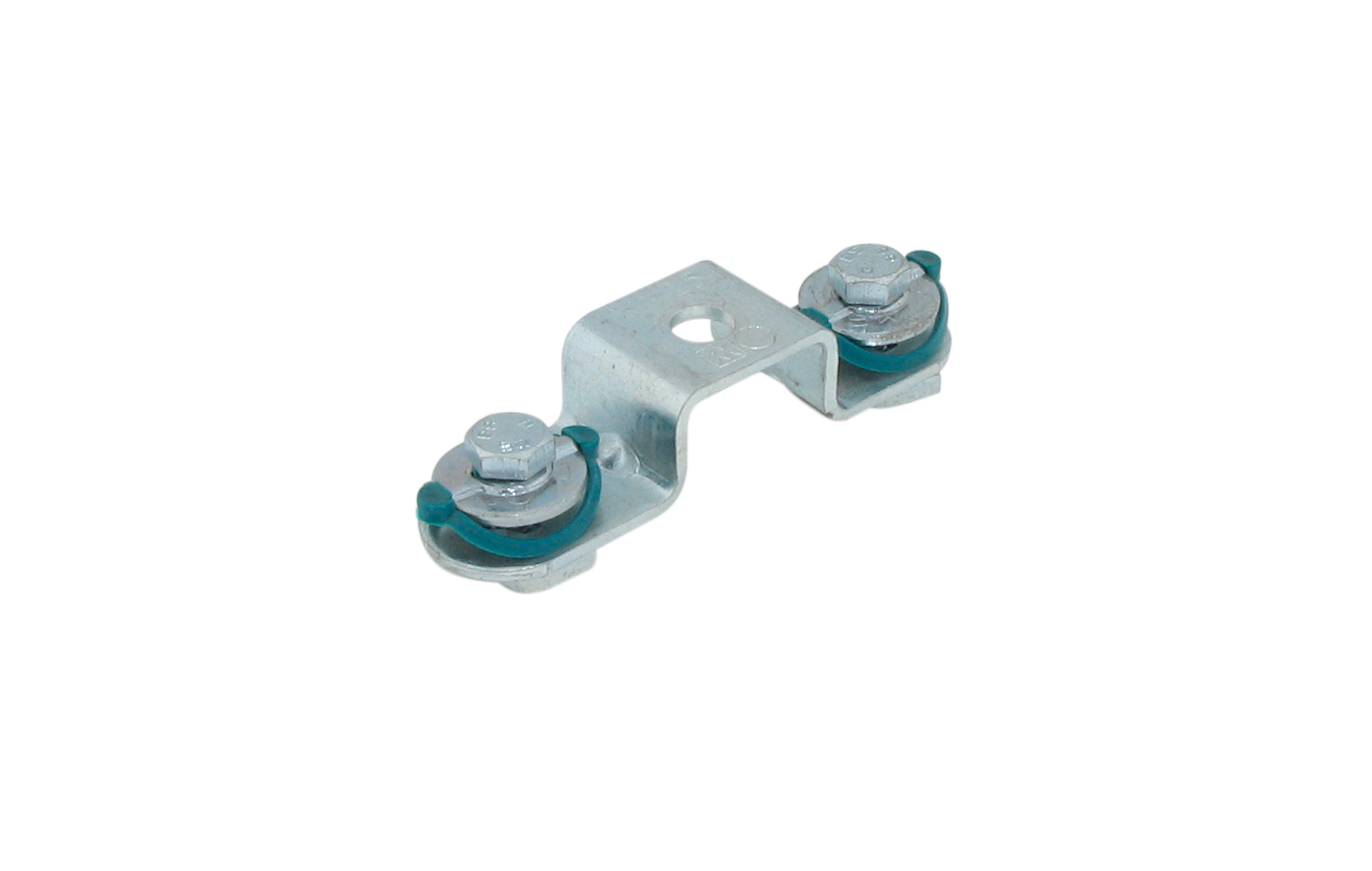

Walraven RapidRail® Scavalcatore di profili

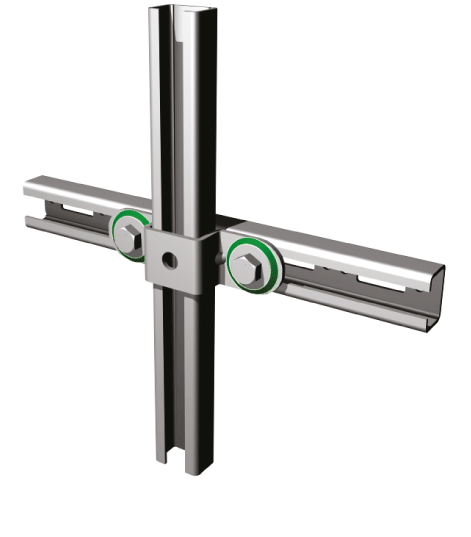

per realizzare strutture con Walraven RapidRail®

Caratteristiche e vantaggi

connettore con dado scorrevole Walraven RapidRail® preassemblato (s)
per realizzare strutture con guide
adatto per guide 27x18, 30x15, 30x20, 30x30, 38x40
pronto all’uso e preassemblato per un fissaggio rapido, mantiene il gruppo in posizione prima del serraggio finale
materiale: parti metalliche in acciaio 1.0332; molla/e in POM (poliossimetilene), verde
Per informazioni tecniche dettagliate sui nostri prodotti certificati RAL, si prega di consultare la tabella dei dati RAL nel nostro catalogo online.
zincato

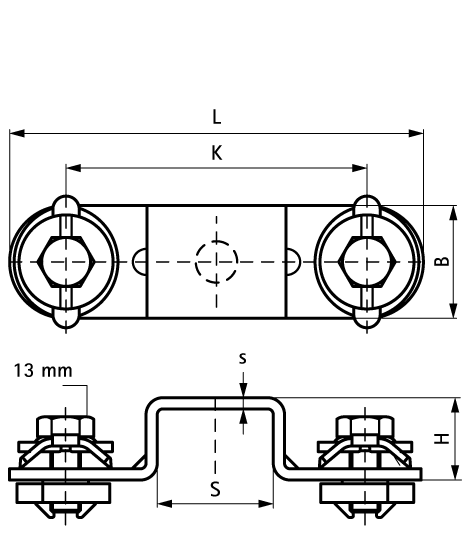

Pezzo Nr.	Per tipo di profilo	Angolo	Altezza totale	Larghezza totale	Lunghezza totale	Spessore del materiale	Larghezza	Foro di fissaggio	Fessura di fissaggio	Distanza centro-centro	Momento di coppia per l'installazione	Carico massimo consentito Faz	Carico massimo ammissibile Fax	Imb. 1 tipo	Imb. 1 q.tà	Imb. 2 tipo	Imb. 2 q.tà	Lista dei desideri
Ref. letter		a	H	W	L	MT	w	FH	FS	k	T inst.	Fa,z	Fa,x
Unit desc.		(°)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(Nm)	(N)	(N)
Pezzo Nr.6584153	Per tipo di profilo 30x30	Angoloa (°) 90	Altezza totaleH (mm) 43	Larghezza totaleW (mm) 35	Lunghezza totaleL (mm) 97	Spessore del materialeMT (mm) 3	Larghezzaw (mm) 30	Foro di fissaggioFH (mm) 11	Fessura di fissaggioFS (mm) 12x4	Distanza centro-centrok (mm) 67	Momento di coppia per l'installazioneT inst. (Nm) 15	Carico massimo consentito FazFa,z (N) 1226	Carico massimo ammissibile FaxFa,x (N) 689	Imb. 1 tipo Scatola di cartone	Imb. 1 q.tà 25	Imb. 2 tipo Pallet ISO 0-1/1	Imb. 2 q.tà 3600	Lista dei desideri
Pezzo Nr.6584156	Per tipo di profilo 38x40	Angoloa (°) 90	Altezza totaleH (mm) 52	Larghezza totaleW (mm) 35	Lunghezza totaleL (mm) 117	Spessore del materialeMT (mm) 3	Larghezzaw (mm) 30	Foro di fissaggioFH (mm) 11	Fessura di fissaggioFS (mm) 12x4	Distanza centro-centrok (mm) 87	Momento di coppia per l'installazioneT inst. (Nm) 15	Carico massimo consentito FazFa,z (N) 1226	Carico massimo ammissibile FaxFa,x (N) 689	Imb. 1 tipo Scatola di cartone	Imb. 1 q.tà 25	Imb. 2 tipo Pallet ISO 0-1/1	Imb. 2 q.tà 3600	Lista dei desideri
Pezzo Nr.6584150	Per tipo di profilo 27x18	Angoloa (°) 90	Altezza totaleH (mm) 30	Larghezza totaleW (mm) 35	Lunghezza totaleL (mm) 104	Spessore del materialeMT (mm) 3	Larghezzaw (mm) 30	Foro di fissaggioFH (mm) 11	Fessura di fissaggioFS (mm) 12x4	Distanza centro-centrok (mm) 74	Momento di coppia per l'installazioneT inst. (Nm) 15	Carico massimo consentito FazFa,z (N) 1226	Carico massimo ammissibile FaxFa,x (N) 689	Imb. 1 tipo Scatola di cartone	Imb. 1 q.tà 25	Imb. 2 tipo Pallet ISO 0-1/1	Imb. 2 q.tà 3600	Lista dei desideri
Pezzo Nr.6584151	Per tipo di profilo 30x15	Angoloa (°) 90	Altezza totaleH (mm) 27	Larghezza totaleW (mm) 35	Lunghezza totaleL (mm) 111,5	Spessore del materialeMT (mm) 3	Larghezzaw (mm) 30	Foro di fissaggioFH (mm) 11	Fessura di fissaggioFS (mm) 12x4	Distanza centro-centrok (mm) 81,5	Momento di coppia per l'installazioneT inst. (Nm) 15	Carico massimo consentito FazFa,z (N) 1226	Carico massimo ammissibile FaxFa,x (N) 689	Imb. 1 tipo Scatola di cartone	Imb. 1 q.tà 25	Imb. 2 tipo Pallet ISO 0-1/1	Imb. 2 q.tà 3600	Lista dei desideri
Pezzo Nr.6584152	Per tipo di profilo 30x20	Angoloa (°) 90	Altezza totaleH (mm) 32	Larghezza totaleW (mm) 35	Lunghezza totaleL (mm) 109	Spessore del materialeMT (mm) 3	Larghezzaw (mm) 30	Foro di fissaggioFH (mm) 11	Fessura di fissaggioFS (mm) 12x4	Distanza centro-centrok (mm) 79	Momento di coppia per l'installazioneT inst. (Nm) 15	Carico massimo consentito FazFa,z (N) 1226	Carico massimo ammissibile FaxFa,x (N) 689	Imb. 1 tipo Scatola di cartone	Imb. 1 q.tà 25	Imb. 2 tipo Pallet ISO 0-1/1	Imb. 2 q.tà 3600	Lista dei desideri
