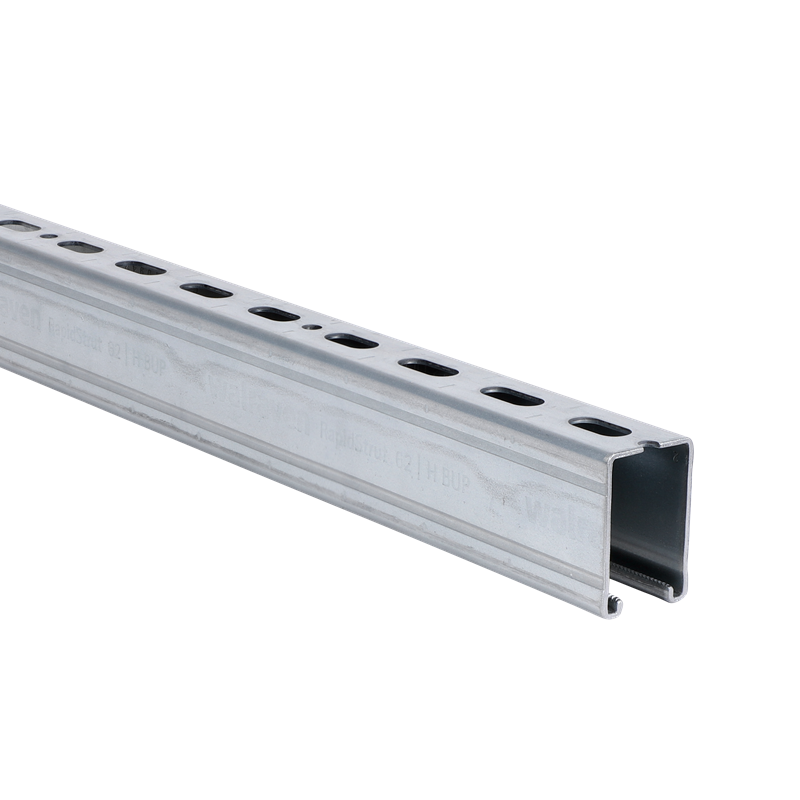

Walraven RapidStrut® Rail 62|H 6m sv 41x62/2,5

voor middelzware bevestigingen

6505665 Productlijn: Walraven RapidStrut®Toepassing: Bevestigingsmiddelen en steunen voor HVAC-installaties binnenshuis

Kenmerken

universeel railsysteem
afstand tussen raileinde en eerste gat is altijd gelijk
naar binnen gevormde flenzen met gekarteld profiel voor extra grip
met doorlopend slim gatenpatroon inclusief ronde ankergaten
met zaagsporen van elk 50 mm aan alle 3 de zijden van het profiel
sendzimir verzinkt
Walraven RapidStrut® 41|H en 62|H getest op brandveiligheid volgens EN 1363-1
voor meer informatie over de maximaal toegestane belasting (Fa,z) verwijzen wij u naar de belastingstabellen of onze online datasheet ‘Walraven RapidStrut® Data Sheet'

Identificatie
Productnummer	6505665

Productafmetingen
Totale hoogte (mm) Referentieletter: H	62
Totale breedte (mm) Referentieletter: W	41
Totale lengte (mm) Referentieletter: L	6000
Materiaal dikte (mm) Referentieletter: MT	2.5
Profiel opening (mm) Referentieletter: S	22
Bevestigingsgat (mm) Referentieletter: FH	13.5
Instantie afstand (mm) Referentieletter: IS	20
Instantie afstand 2 (mm) Referentieletter: IS 2	8.25
Instantie afstand 3 (mm) Referentieletter: IS 3	25
Instantie Startafstand (mm) Referentieletter: ISD	10
Spoed (mm) Referentieletter: P	50
Spoed 2 (mm) Referentieletter: P 2	200

Technische eigenschappen
Type	62 \| H
Kleur	Zink
Laagdikte Oppervlaktebescherming (µm)	20
Materiaal	Staal
Materiaal kwaliteit	St. 1.0242
Traagheidsmoment Iy (cm⁴)	19.49
Traagheidsmoment Iz (cm⁴)	13.2
Profiel model	Enkelvoudig profiel
Profiel vorm	C-profiel
Sectiemodulus Wy (cm³)	5.98
Sectiemodulus Wz (cm³)	6.39
Afklikken	Nee
Geschikt voor circuitintegriteit	Nee
Oppervlaktebescherming	Voorverzinkt
Oppervlaktebehandeling	Onbehandeld
Type perforatie	Rug geperforeerd
Met vertanding	Ja

Veilige belasting
Max. toegestane belasting Faz (N) Referentieletter: Fa,z	4491
Berekende max.toegestane belasting Faz [kN] (kN) Referentieletter: Fa,z	4.49

Gewichten
Berekend gewicht (g)	20046
Berekend gewicht [kg] (kg)	20.05

Verpakkingsgegevens
Logistical Appearance Shape	Lengte
Logistical Appearance Qty	1
Logistical Appearance Height (mm)	62
Logistical Appearance Width (mm)	41
Logistical Appearance Length (mm)	1000
Logistical Appearance Weight (g)	3341
Verpakking vorm 1	Bundel
Verpakking aantal 1	60
Verpakkingshoogte 1 (mm)	64.5
Verpakkingsbreedte 1 (mm)	254
Verpakkingslengte 1 (mm)	6000
Verpakkingsgewicht 1 (g)	200460
Verpakking vorm 2	Bundel
Verpakking aantal 2	180
Verpakkingshoogte 2 (mm)	193
Verpakkingsbreedte 2 (mm)	254
Verpakkingslengte 2 (mm)	6000
Verpakkingsgewicht 2 (g)	601380
Verpakkingsvorm 3	Geen verpakking aanwezig
