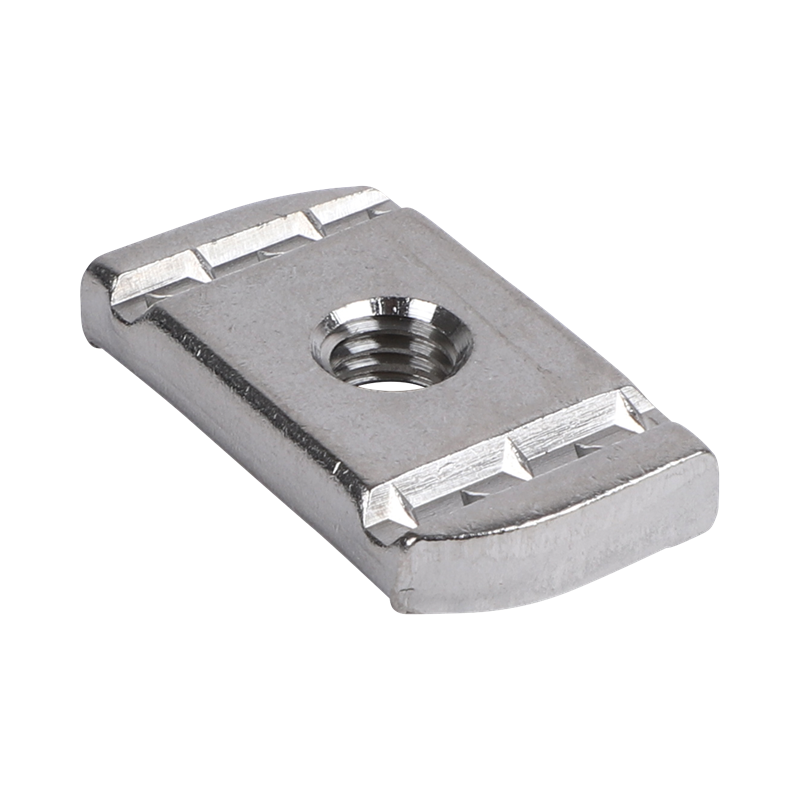

Walraven RapidStrut® Schuifmoer RVS A4 M10

om constructiedelen met de rail te verbinden

6517710 Productlijn: Walraven RapidStrut®Toepassing: Roestvrij staal
Productblad downloaden

Projectondersteuning krijgen

Walraven RapidStrut® Schuifmoer RVS A4 M10

om constructiedelen met de rail te verbinden

6517710

Consent

Kenmerken

  • voor alle soorten Walraven RapidStrut® Rail
  • voor het stevig bevestigen van accessoires (bijv. verbindingsstukken) op de rail
  • materiaal: RVS 1.4401 (AISI 316)
  • geteste waarden in combinatie met Walraven RapidStrut® Kanaal 41x41x2,5mm
Walraven RapidStrut® Schuifmoer RVS A4 M10
Walraven RapidStrut® Schuifmoer RVS A4 M10
Walraven RapidStrut® Schuifmoer RVS A4 M10
Walraven RapidStrut® Schuifmoer RVS A4 M10

Technische gegevens

Walraven RapidStrut® RVS Schuifmoer

Identificatie
Identificatie
Productnummer 6517710

Productafmetingen
Productafmetingen
Schroefdraad maat Referentieletter: TS M10
Materiaal dikte (mm) Referentieletter: MT 8
Totale hoogte (mm) Referentieletter: H 8
Totale breedte (mm) Referentieletter: W 34.5
Totale diepte (mm) Referentieletter: DtT 20
Schroefdraad steek (mm) Referentieletter: TP 1.5
Breedte (mm) Referentieletter: w 34.5

Technische eigenschappen
Technische eigenschappen
Voor railtype 41x21, 41x41, 41x51, 41x62, 41x82
Koppelmoment voor installatie (Nm) Referentieletter: Tinst 40
Materiaal Roestvrij staal
Materiaal kwaliteit 1.4401 (AISI 316)
Oppervlaktebescherming Onbehandeld
Oppervlaktebehandeling Gepekeld
Schroefdraad type Referentieletter: TT Metrisch
Met vertanding Ja

Goedkeuringen & Verklaringen
Goedkeuringen & Verklaringen
Goedkeuring CE Nee
Goedkeuring EN1363-1 Ja
Goedkeuring ETA Nee
Goedkeuring UPC Nee

Veilige belasting
Veilige belasting
Max. toegestane belasting Fax (N) Referentieletter: Fa,x 2550
Max. toegestane belasting Faz (N) Referentieletter: Fa,z 5000

Gewichten
Gewichten
Berekend gewicht (g) 32.1
Berekend gewicht [kg] (kg) 0.03

Verpakkingsgegevens
Verpakkingsgegevens
Verpakking vorm 1 Zak
Verpakking aantal 1 25
Verpakkingshoogte 1 (mm) 50
Verpakkingsbreedte 1 (mm) 170
Verpakkingslengte 1 (mm) 120
Verpakkingsgewicht 1 (g) 803
Verpakking vorm 2 Kartonnen doos
Verpakking aantal 2 250
Verpakkingshoogte 2 (mm) 50
Verpakkingsbreedte 2 (mm) 170
Verpakkingslengte 2 (mm) 120
Verpakkingsgewicht 2 (g) 8130
Verpakkingsvorm 3 Pallet ISO 0-1/1
Verpakkingsaantal 3 24000
Verpakkingshoogte 3 (mm) 800
Verpakkingsbreedte 3 (mm) 1200
Verpakkingslengte 3 (mm) 800
Verpakkingsgewicht 3 (g) 791880
Verpakkingsvorm 4 Geen verpakking aanwezig

Downloads en certificaten

M5504 Walraven RapidStrut® RVS Schuifmoer PDF | NL | Productinformatieblad Downloaden
