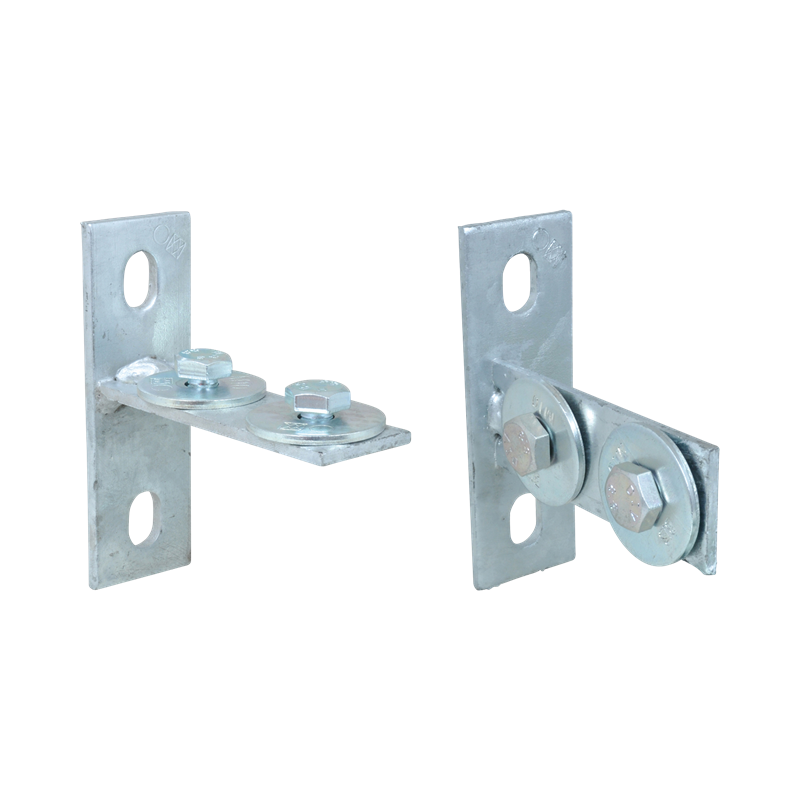

Walraven RapidStrut® T-Bracket verticaal ev 21/21D/41

om rails te verbinden als traversen zonder uitstekende delen

66583802 Productlijn: Walraven RapidStrut®
Productblad downloaden

Projectondersteuning krijgen

Walraven RapidStrut® T-Bracket verticaal ev 21/21D/41

om rails te verbinden als traversen zonder uitstekende delen

66583802

Consent

Kenmerken

  • voor kleine overspanningen in constructies met Walraven RapidStrut® Rail
  • snelle installatie
  • met voorgemonteerde schroeven en onderlegringen
  • materiaal: staal 1.0332
  • elektrolytisch verzinkt
  • fa,y en Fa,x bevestigd op rail type L (1,5 mm dik) met M12 en 25Nm
  • fa,y2 en Fa,x2 bevestigd op railtype H (2,5 mm dikte) met M12 en 35 Nm
Walraven RapidStrut® T-Bracket verticaal ev 21/21D/41
Walraven RapidStrut® T-Bracket verticaal ev 21/21D/41
Safe Load Explanation
Walraven RapidStrut® T-Bracket verticaal ev 21/21D/41
Walraven RapidStrut® T-Bracket verticaal ev 21/21D/41
Safe Load Explanation

Technische gegevens

Walraven RapidStrut® T-Beugel

Identificatie
Identificatie
Productnummer 66583802

Productafmetingen
Productafmetingen
Totale hoogte (mm) Referentieletter: H 120
Totale breedte (mm) Referentieletter: W 40
Totale lengte (mm) Referentieletter: L 105
Breedte (mm) Referentieletter: w 4
Hoogte (mm) Referentieletter: h 35
Lengte (mm) Referentieletter: l 100
Hart-tot-hart afstand (mm) Referentieletter: k 80
Verankeringssleuf (mm) Referentieletter: AS 19x13
Bevestigingsgat (mm) Referentieletter: FH 10.5
Materiaal dikte (mm) Referentieletter: MT 5
Materiaal dikte 2 (mm) Referentieletter: MT 2 4

Technische eigenschappen
Technische eigenschappen
Voor railtype 41x21, 41x41, 41x51, 41x62, 41x82
Materiaal Staal
Materiaal kwaliteit St. 1.0332
Oppervlaktebescherming Elektrolytisch verzinkt
Oppervlaktebehandeling Onbehandeld

Goedkeuringen & Verklaringen
Goedkeuringen & Verklaringen
Goedkeuring EN1363-1 Nee

Gewichten
Gewichten
Berekend gewicht (g) 275
Berekend gewicht [kg] (kg) 0.28

Verpakkingsgegevens
Verpakkingsgegevens
Verpakking vorm 1 Kartonnen doos
Verpakking aantal 1 25
Verpakkingshoogte 1 (mm) 187
Verpakkingsbreedte 1 (mm) 206
Verpakkingslengte 1 (mm) 272
Verpakkingsgewicht 1 (g) 7110
Verpakking vorm 2 Pallet ISO 0-1/1
Verpakking aantal 2 2250
Verpakkingshoogte 2 (mm) 1079
Verpakkingsbreedte 2 (mm) 1200
Verpakkingslengte 2 (mm) 800
Verpakkingsgewicht 2 (g) 661000
Verpakkingsvorm 3 Geen verpakking aanwezig

Downloads en certificaten

H1250 Walraven RapidStrut® T-Beugel PDF | NL | Productinformatieblad Downloaden
