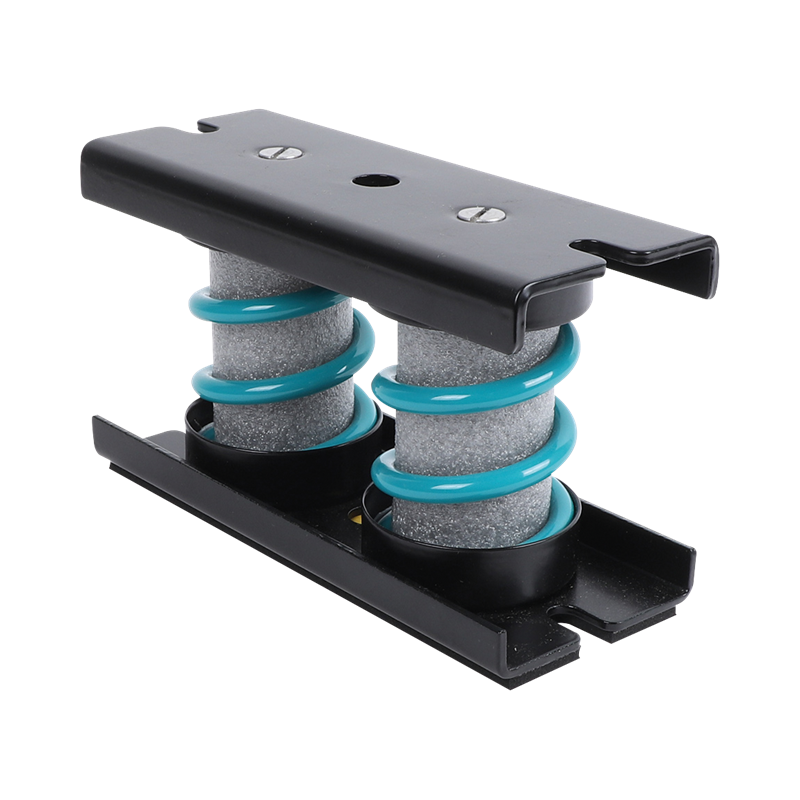

Walraven VibraTek® MS-2X Veerbevestiging 12000/M12

hoogwaardige veerisolator voor zware apparatuur

2802012000 Productlijn: Walraven VibraTek®Toepassing: Trillingsdempende oplossingen

Kenmerken

aanbevolen voor machines met lage werksnelheden boven 600 tpm
flexibele interne vulling voorkomt dat vuil en vaste elementen de veer binnendringen en beschadigen onder belasting
richels in de metalen basis zorgen voor meer stijfheid
sleufgaten vergemakkelijken de positionering en verankering aan het basismateriaal
epoxypoedergecoate basis, kappen en veren zorgen voor een verhoogde corrosiebestendigheid
verhouding Kx / Kz = 0,98; verhouding Ky / Kz = 1,4
werktemperatuurbereik -90 ˚C tot 150 ˚C

Identificatie
Productnummer	2802012000

Productafmetingen
Totale hoogte (mm) Referentieletter: H	122
Totale breedte (mm) Referentieletter: W	210
Totale diepte (mm) Referentieletter: DtT	83
Bevestigingssleuf (mm) Referentieletter: FS	20x11
Hart-tot-hart afstand (mm) Referentieletter: k	181
Bevestigingsgat (mm) Referentieletter: FH	14.5
Max. statische doorbuiging (mm)	25
Schroefdraad lengte (mm) Referentieletter: TL	9.3
Schroefdraad steek (mm) Referentieletter: TP	1.75

Technische eigenschappen
Schroefdraad vrouwelijk Referentieletter: Tfem	M12
Schroefdraad type Referentieletter: TT	Metrisch
Kleur	Zwart
Dempingsfactor	0
Laagdikte Oppervlaktebescherming (µm)	70
Materiaal	Staal
Materiaal kwaliteit	St. 1.0332
Bedrijfstemperatuur (°C)	-90 - 150
Stijfheidsverhouding	1.4
Oppervlaktebescherming	Epoxy poedercoating
Oppervlaktebehandeling	Onbehandeld

Veilige belasting
Aanbevolen min. belasting Faz (N)	2400
Aanbevolen max. belasting Faz (N)	11040
Max. toegestane belasting Faz (N) Referentieletter: Fa,z	12000
Max. tijdelijk toegestane overbelasting over max. belasting	30

Gewichten
Berekend gewicht (g)	3084
Berekend gewicht [kg] (kg)	3.08
