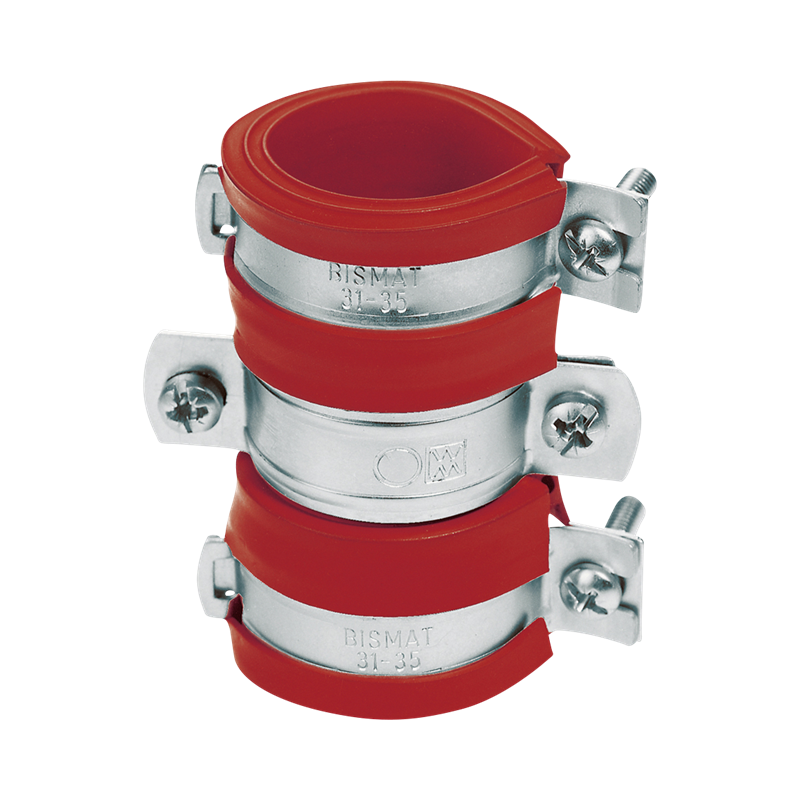

Cu-FiX Punkt stały M10 15mm
do rur miedzianych
Funkcje
- posiadają izolację wibroakustyczną
- odporność temperaturowa do +120 °C
- okładzina izolująca dźwięk: EPDM w kolorze brunatno czerwonym
- izolacja dźwiękowa zgodna z DIN 4109
- składa się z: 2 Obejmy BISMAT® 2000 (mocujące), 1 Obejma 2S (prowadząca)
- materiał: stal
- ocynk galwaniczny
Specyfikacje
Identyfikacja
| Numer produktu | 3368015 |
|---|
Wymiary produktu
| Średnica zewnętrzna rury (mm) List referencyjny: D | 15 |
|---|---|
| DN List referencyjny: DN | - |
| Gwint łączący List referencyjny: G | M8/M10 |
| Całkowita wysokość (mm) List referencyjny: H | 34 |
| Całkowita szerokość (mm) List referencyjny: W | 55 |
| Całkowita głębokość (mm) List referencyjny: DtT | 85 |
| Grubość materiału (mm) List referencyjny: MT | 1 |
| Materiał Szerokość (mm) List referencyjny: MW | 20 |
| Rozmiar śruby List referencyjny: ds | M5 |
| Szerokość klucza do nakrętek (WAC) (mm) List referencyjny: WAC,cn | 15 |
| Szerokość klucza do nakrętek (WAF) (mm) List referencyjny: WAF,cn | 13 |
| Efektywna grubość gumy (mm) | 4.38 |
| Długość wypustki w lewo (mm) List referencyjny: Lll | 14.92 |
| Długość wypustki w prawo (mm) List referencyjny: Llr | 14.92 |
| Długość gwintu A (mm) List referencyjny: TLA | 9 |
| Długość gwintu B (mm) List referencyjny: TLB | 16 |
Charakterystyka techniczna
| Kolor | Czerwony |
|---|---|
| Połączenie | Gwint żeński |
| Wkładka | EPDM |
| Rozmiar klucza List referencyjny: Drive | PZ2 + gniazdo |
| Grubość warstwy antykorozyjnej (µm) | 5 |
| Blokada mechanizmu | Podwójna śruba |
| Materiał | Stal |
| Jakość materiału | St. 1.0330 |
| Temperatura pracy (°C) | -30 - 120 |
| Odpowiedni dla | Rura miedziana |
| Ochrona powierzchni | Powłoka cynkowa |
| Obróbka powierzchni | Nieleczony |
| Moment obrotowy dla instalacji (Nm) List referencyjny: Tinst | 2 |
Aprobaty
| Dopuszczenie CE | No |
|---|---|
| Dopuszczenie EN1363-1 | No |
| Dopuszczenie EPD | No |
| Dopuszczenie ETA | No |
| Dopuszczenie FM | No |
| Dopuszczenie ISO 3822-1 | No |
| Dopuszczenie ITB (KOT) | No |
| Dopuszczenie RAL-GZ 655/B | No |
| Dopuszczenie RAL-GZ 656 | No |
| Dopuszczenie UL | No |
| Dopuszczenie ULC | No |
| Dopuszczenie VDS | No |
Dopuszczalne obciążenie
| Maksymalne dopuszczalne obciążenie Faz (N) List referencyjny: Fa,z | 1110 |
|---|---|
| Obliczeniowe maksymalne dopuszczalne obciążenie Faz [kN] (kN) List referencyjny: Fa,z | 1.11 |
Waga
| Obliczona waga (g) | 131 |
|---|---|
| Obliczona waga [kg] (kg) | 0.13 |
Opakowania
| Opakowanie 1 GTIN | 08712993075720 |
|---|---|
| Opakowanie 1 Kształt | Cardboard Box |
| Opakowanie 1 Ilość | 10 |
| Opakowanie 1 Wysokość (mm) | 105 |
| Opakowanie 1 Szerokość (mm) | 200 |
| Opakowanie 1 Długość (mm) | 266 |
| Opakowanie 1 Waga (g) | 1421 |
| Opakowanie 2 GTIN | 08712993217946 |
| Opakowanie 2 Kształt | Pallet ISO 0-1/1 |
| Opakowanie 2 Ilość | 1440 |
| Opakowanie 2 Wysokość (mm) | 984 |
| Opakowanie 2 Szerokość (mm) | 1200 |
| Opakowanie 2 Długość (mm) | 800 |
| Opakowanie 2 Waga (g) | 225624 |
| Opakowanie 3 Kształt | No Pack Type Available |
