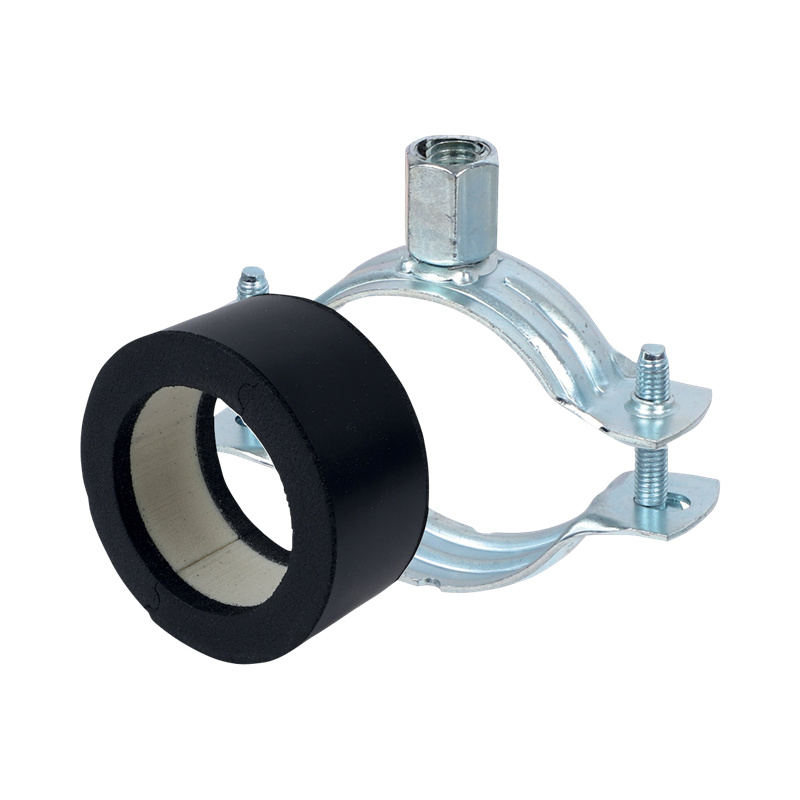

Walraven BISOFIX® E13 + 2S 8.0
for insulated pipes
Funktioner
- for combination with elastomeric foam insulation
- vapourproof glueable with pipe insulation
- insulating pipe support with 2S clamp
- 2S clamp with M8/M10 connection nut
- does not contain CFC, HCFC, formaldehyde or cadmium
- fire class B2
- PIR density for D <80mm = 80kg/m³
- PIR density for D >80mm = 120kg/m³
- zinc plated
- temperature range -45 °C - +105 °C
Specifikationer
Identifiering
| Product Number | I133303008 |
|---|
Product Dimensions
| Outside Pipe Diameter (mm) Referensbrev: D | 8 |
|---|---|
| Connection Thread Referensbrev: G | M8/M10 |
| Total Height (mm) Referensbrev: H | 58 |
| Total Width (mm) Referensbrev: W | 69 |
| Total Length (mm) Referensbrev: L | 50 |
| Insulation Thickness (mm) Referensbrev: Is | 13.3 |
Technical characteristics
| Connection | Female thread |
|---|---|
| Insulation Density (kg/m³) | 80 |
| Key Driver Size Referensbrev: Drive | PZ2 |
| Material | Elastomeric Foam |
| Operating Temperature (°C) | -45 - 105 |
| Surface Protection | Untreated |
| Surface Treatment | Untreated |
| With Foamed In Bracket? | No |
Safeloading
| Maximum Allowed Load Faz (N) Referensbrev: Fa,z | 100 |
|---|
Weights
| Weight [g] (g) | 53 |
|---|---|
| Weight [kg] (kg) | 0.05 |
Packaging information
| Pack 1 Shape | Cardboard Box |
|---|---|
| Pack 1 Qty | 50 |
| Pack 1 Height (mm) | 171 |
| Pack 1 Width (mm) | 264 |
| Pack 1 Length (mm) | 398 |
| Pack 1 Weight (g) | 2880 |
| Pack 2 Shape | Pallet ISO 0-1/1 |
| Pack 2 Qty | 2250 |
| Pack 2 Height (mm) | 999 |
| Pack 2 Width (mm) | 1200 |
| Pack 2 Length (mm) | 800 |
| Pack 2 Weight (g) | 151000 |
| Pack 3 Shape | No Pack Type Available |
