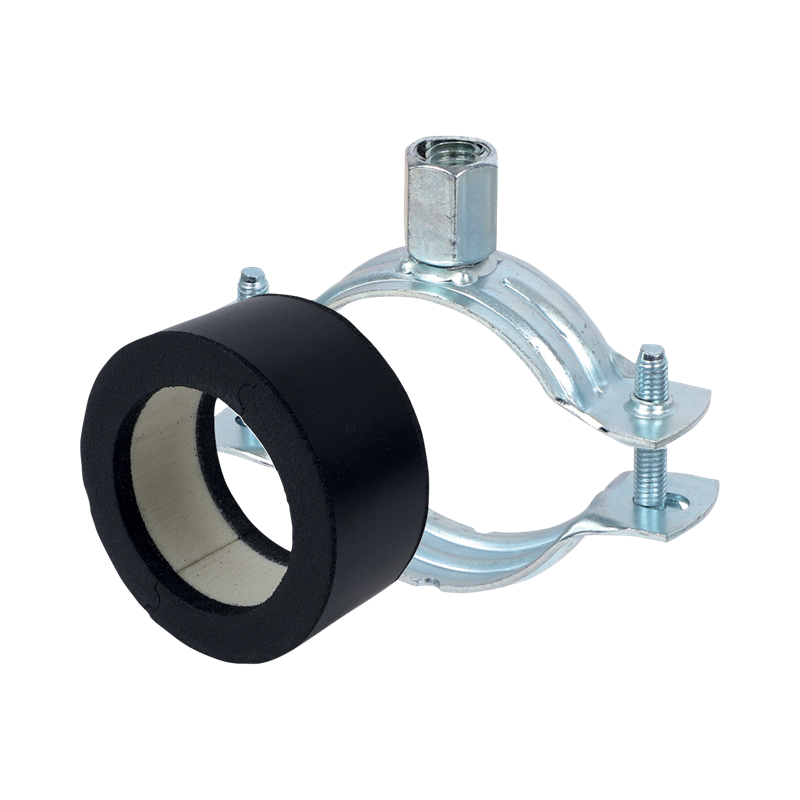

Walraven BISOFIX® E19 + 2S 159-160

for insulated pipes

I193303160 Produktserie: Walraven BISOFIX®

Ladda ner produktblad

Funktioner

for combination with elastomeric foam insulation
vapourproof glueable with pipe insulation
insulating pipe support with 2S clamp
2S clamp with M8/M10 connection nut
does not contain CFC, HCFC, formaldehyde or cadmium
fire class B2
PIR density for D <80mm = 80kg/m³
PIR density for D >80mm = 120kg/m³
clamp: zinc plated
temperature range -45 °C - +105 °C

Specifikationer

Identifiering

Identifiering
Product Number	I193303160

Product Dimensions

Product Dimensions
Outside Pipe Diameter (mm) Referensbrev: D	159 - 160
Connection Thread Referensbrev: G	M8/M10
Total Height (mm) Referensbrev: H	243
Total Width (mm) Referensbrev: W	260
Total Length (mm) Referensbrev: L	100
Insulation Thickness (mm) Referensbrev: Is	25.3

Technical characteristics

Technical characteristics
Connection	Female thread
Insulation Density (kg/m³)	120
Key Driver Size Referensbrev: Drive	PZ2
Material	Elastomeric Foam
Operating Temperature (°C)	-45 - 105
Surface Protection	Untreated
Surface Treatment	Untreated
With Foamed In Bracket?	No

Safeloading

Safeloading
Maximum Allowed Load Faz (N) Referensbrev: Fa,z	1950

Weights

Weights
Weight [g] (g)	672
Weight [kg] (kg)	0.67

Packaging information

Packaging information
Pack 1 Shape	Cardboard Box
Pack 1 Qty	5
Pack 1 Height (mm)	434
Pack 1 Width (mm)	398
Pack 1 Length (mm)	598
Pack 1 Weight (g)	3990
Pack 2 Shape	Pallet ISO 0-1/1
Pack 2 Qty	40
Pack 2 Height (mm)	1012
Pack 2 Width (mm)	1200
Pack 2 Length (mm)	800
Pack 2 Weight (g)	52900
Pack 3 Shape	No Pack Type Available

Nedladdningar och certifikat

Produktblad D0316 Walraven BISOFIX® E19 + 2S PDF | EN | Product info sheet Ladda ner
