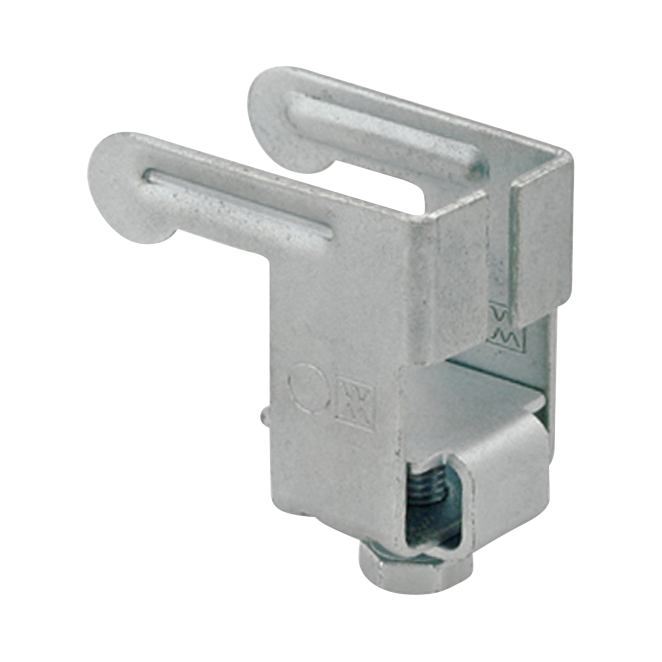

Walraven Beam Clamp WM0 zp

fixing to steel beam

6070000

Ladda ner produktblad

Funktioner

for suspension of light components like cable trays, duct work, etc. onto beams without welding or drilling
for fixing of rail to a steel beam
material: steel
zinc plated

Specifikationer

Identifiering

Identifiering
Product Number	6070000

Product Dimensions

Product Dimensions
Clamping Range (mm) Referensbrev: CR	1 - 12
Total Height (mm) Referensbrev: H	60
Total Width (mm) Referensbrev: W	53
Total Length (mm) Referensbrev: L	32
Thread Size Referensbrev: TS	M8
Thread Length (mm) Referensbrev: TL	16
Width (mm) Referensbrev: w	28
Material Thickness (mm) Referensbrev: MT	2

Technical characteristics

Technical characteristics
For Rail Type	27x18
Torque Moment For Installation (Nm) Referensbrev: Tinst	15
Material	Steel
Material Quality	St. 1.0332
Surface Protection	Zinc Plated
Surface Treatment	Untreated
Thread Type Referensbrev: TT	Metric

Safeloading

Safeloading
Maximum Allowed Load Faz (N) Referensbrev: Fa,z	2350

Weights

Weights
Weight [g] (g)	88.01
Weight [kg] (kg)	0.09

Packaging information

Packaging information
Pack 1 Shape	Cardboard Box
Pack 1 Qty	50
Pack 1 Height (mm)	132
Pack 1 Width (mm)	193
Pack 1 Length (mm)	254
Pack 1 Weight (g)	4681.5
Pack 2 Shape	No Pack Type Available

Nedladdningar och certifikat

Produktblad G4020 Walraven 'Light Duty' Klammer för balkar PDF | EN | Product info sheet Ladda ner
