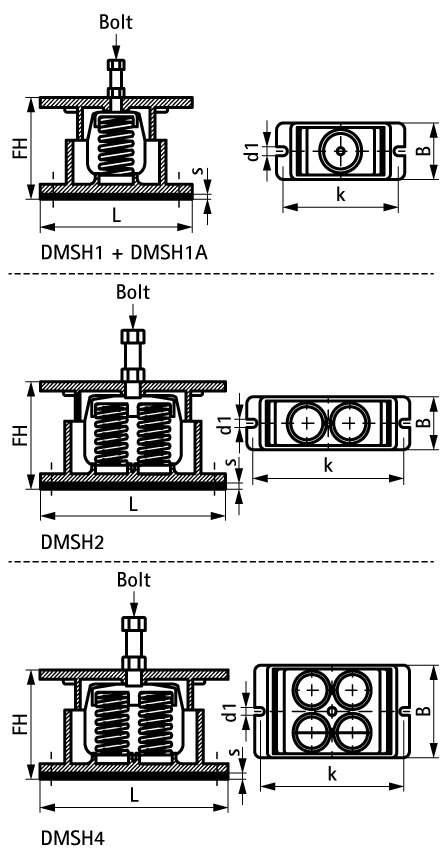

Part No. | Bolt | L | B (mm) | s (mm) | d1 (mm) | k (mm) | FH (mm) | Deflection (mm) | Colour | F |
---|---|---|---|---|---|---|---|---|---|---|
Part No.DMHS1-60 | BoltM12 | L160 mm | B (mm)92 | s (mm)5.0 | d1 (mm)Ø 10.0 | k (mm)147 | FH (mm)116 | Deflection (mm)25 | ColourYellow | F<subscript>a,z</subscript> (N)600 |
Part No.DMHS1-100 | BoltM12 | L160 mm | B (mm)92 | s (mm)5 | d1 (mm)Ø 10.0 | k (mm)147 | FH (mm)116 | Deflection (mm)25 | ColourBlack | F<subscript>a,z</subscript> (N)1,000 |
Part No.DMHS1-160 | BoltM12 | L160 mm | B (mm)92 | s (mm)5 | d1 (mm)Ø 10.0 | k (mm)147 | FH (mm)116 | Deflection (mm)25 | ColourWhite | F<subscript>a,z</subscript> (N)1,600 |
Part No.DMHS1-200 | BoltM12 | L160 mm | B (mm)92 | s (mm)5 | d1 (mm)Ø 10.0 | k (mm)147 | FH (mm)116 | Deflection (mm)25 | ColourGreen | F<subscript>a,z</subscript> (N)2,000 |
Part No.DMHS1-250 | BoltM12 | L160 mm | B (mm)92 | s (mm)5 | d1 (mm)Ø 10.0 | k (mm)147 | FH (mm)116 | Deflection (mm)25 | ColourBlue | F<subscript>a,z</subscript> (N)2,500 |
Part No.DMHS1A-300 | BoltM16 | L200 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 12.0 | k (mm)180 | FH (mm)158 | Deflection (mm)25 | ColourRed | F<subscript>a,z</subscript> (N)3,000 |
Part No.DMHS1A-400 | BoltM16 | L200 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 12.0 | k (mm)180 | FH (mm)158 | Deflection (mm)25 | ColourPurple | F<subscript>a,z</subscript> (N)4,000 |
Part No.DMHS1A-500 | BoltM16 | L200 mm | B (mm)115 | s (mm)5 | d1 (mm)Ø 12.0 | k (mm)147 | FH (mm)116 | Deflection (mm)25 | ColourGrey | F<subscript>a,z</subscript> (N)5,000 |
Part No.DMHS1A-600 | BoltM16 | L200 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 12.0 | k (mm)180 | FH (mm)158 | Deflection (mm)25 | ColourGreen | F<subscript>a,z</subscript> (N)6,000 |
Part No.DMHS1A-800 | BoltM16 | L200 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 12.0 | k (mm)180 | FH (mm)158 | Deflection (mm)25 | ColourBlue | F<subscript>a,z</subscript> (N)8,000 |
Part No.DMHS1A-1050 | BoltM16 | L200 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 12.0 | k (mm)180 | FH (mm)158 | Deflection (mm)25 | ColourYellow | F<subscript>a,z</subscript> (N)10,500 |
Part No.DMHS1A-1250 | BoltM16 | L200 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 12.0 | k (mm)180 | FH (mm)158 | Deflection (mm)25 | ColourBlack | F<subscript>a,z</subscript> (N)12,500 |
Part No.DMHS2-600 | BoltM20 | L285 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourRed | F<subscript>a,z</subscript> (N)6,000 |
Part No.DMHS2-800 | BoltM20 | L285 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourPurple | F<subscript>a,z</subscript> (N)8,000 |
Part No.DMHS2-1000 | BoltM20 | L285 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourGrey | F<subscript>a,z</subscript> (N)10,000 |
Part No.DMHS2-1200 | BoltM20 | L285 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourGreen | F<subscript>a,z</subscript> (N)12,000 |
Part No.DMHS2-1600 | BoltM20 | L285 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourBlue | F<subscript>a,z</subscript> (N)16,000 |
Part No.DMHS2-2100 | BoltM20 | L285 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourYellow | F<subscript>a,z</subscript> (N)21,000 |
Part No.DMHS2-2500 | BoltM20 | L285 mm | B (mm)115 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourBlack | F<subscript>a,z</subscript> (N)25,000 |
Part No.DMHS4-1200 | BoltM20 | L285 mm | B (mm)210 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourRed | F<subscript>a,z</subscript> (N)12,000 |
Part No.DMHS4-1600 | BoltM20 | L285 mm | B (mm)210 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourPurple | F<subscript>a,z</subscript> (N)16,000 |
Part No.DMHS4-2000 | BoltM20 | L285 mm | B (mm)210 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourGrey | F<subscript>a,z</subscript> (N)20,000 |
Part No.DMHS4-2400 | BoltM20 | L285 mm | B (mm)210 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourGreen | F<subscript>a,z</subscript> (N)24,000 |
Part No.DMHS4-3200 | BoltM20 | L285 mm | B (mm)210 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourBlue | F<subscript>a,z</subscript> (N)32,000 |
Part No.DMHS4-4200 | BoltM20 | L285 mm | B (mm)210 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourYellow | F<subscript>a,z</subscript> (N)42,000 |
Part No.DMHS4-5000 | BoltM20 | L285 mm | B (mm)210 | s (mm)10 | d1 (mm)Ø 16.0 | k (mm)265 | FH (mm)163 | Deflection (mm)25 | ColourBlack | F<subscript>a,z</subscript> (N)50,000 |
