Installation de systèmes CVC sur le toit plat du musée Senckenberg à Görlitz, optimisés pour l’intégration architecturale et conformes aux exigences en matière de charges climatiques (vent et neige).
Sur le toit plat du musée d’histoire naturelle Senckenberg à Görlitz, en Allemagne, de vastes systèmes de traitement de l’air et de refroidissement ont été installés avec succès. Grâce à une planification technique rigoureuse et à des solutions de fixation innovantes, les installations répondent pleinement aux exigences de sécurité, de stabilité et de conformité aux normes.
Un défi technique relevé avec maîtrise

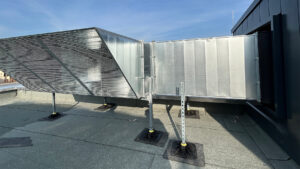

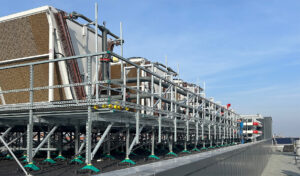

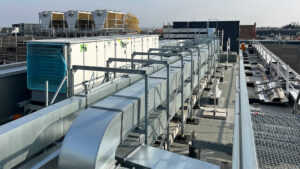

L’installation comprenait trois centrales de traitement d’air de sept tonnes chacune, ainsi que trois échangeurs de chaleur de trois tonnes. Pour garantir leur stabilité à long terme, ces équipements lourds ont été montés sur des structures sur pilotis. Les supports pour les tuyauteries et conduits de ventilation, ainsi que les chemins d’accès et d’entretien (escaliers, transitions), ont été conçus avec le même niveau d’exigence.
Normes respectées, sécurité assurée
Conformément à la norme DIN 18531-1, un espace suffisant a été prévu sous les unités pour permettre les inspections futures.
Les contraintes liées aux charges permanentes, à la neige et au vent ont été soigneusement intégrées dans la planification, en s’appuyant sur les normes DIN EN 1991-1-3 et DIN EN 1991-1-4.
Sous la direction d’Andreas Strobel, Regional Sales Manager Project Business Saxony, l’équipe Walraven a opté pour une solution technique combinant le système Yeti®, les profilés Maxx et les rails de montage RapidStrut®. Cette configuration a permis de répartir les charges de manière homogène, de minimiser les charges ponctuelles et de s’adapter facilement aux contraintes du toit (entrées, obstacles, etc.).
« Pour ce type d’installation, la répartition de la charge est essentielle. Les pieds Yeti® assurent à la fois stabilité et flexibilité. » – Andreas Strobel
Accès facilité pour l’entretien
Des plateformes surélevées équipées de caillebotis antidérapants et de marches conformes à la norme DIN EN 14122-2 ont été installées pour garantir un accès sécurisé à l’ensemble des installations. Les techniciens peuvent ainsi intervenir confortablement et en toute sécurité.
Accompagnement de A à Z
Du calcul des charges de vent et de neige à la conception des systèmes de support en toiture et en intérieur, Walraven a fourni un accompagnement technique complet.
« La sécurité, la fiabilité et le respect des normes ont guidé chaque étape du projet. » – Andreas Strobel
