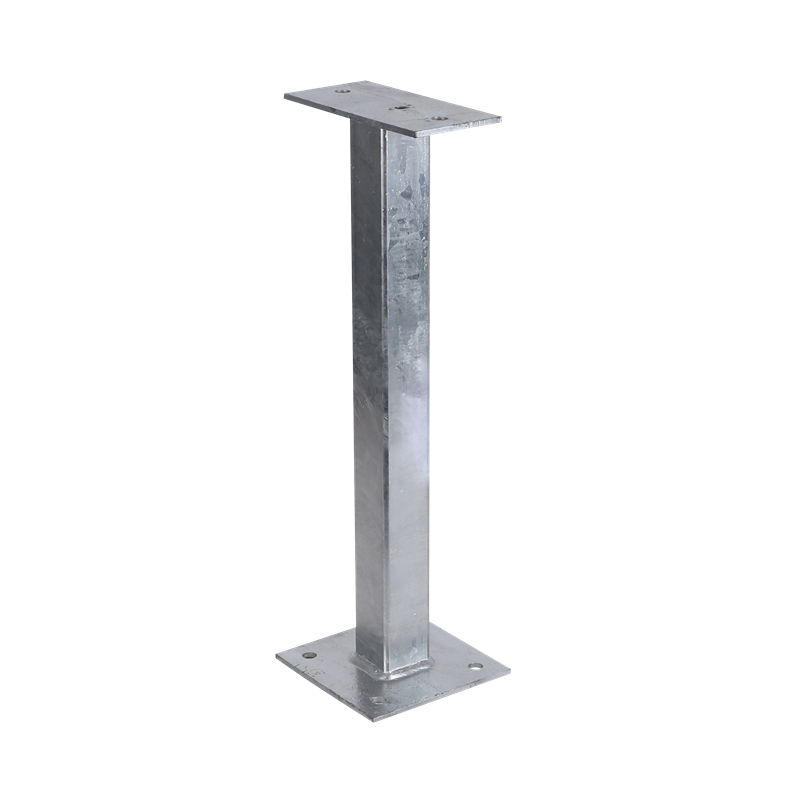

Walraven Potelet Strut gac H=650mm 50x50x4
pour relier les constructions sur le toit à la structure du bâtiment
Caractéristiques
- pour connecter les installations en toiture à la structure du bâtiment
- soutien des installations en toiture (point fixe)
- l’intérieur du tube du potelet doit être rempli via les 2 trous Ø10 mm des platines, d’un mastic ou d’une mousse expansive assurant en priorité une étanchéité à l’eau et éventuellement à l’air
- matière : acier S235JR
- traitement de surface : galvanisation à chaud
Spécifications
Identification
| Numéro du produit | 67685410 |
|---|
Dimensions du produit
| Hauteur totale (mm) Lettre de référence: H | 650 |
|---|---|
| Largeur totale (mm) Lettre de référence: W | 150 |
| Profondeur totale (mm) Lettre de référence: DtT | 180 |
| Profondeur 2 (mm) Lettre de référence: Dt 2 | 150 |
| Largeur 2 (mm) Lettre de référence: w 2 | 85 |
| Epaisseur du matériau (mm) Lettre de référence: MT | 5 |
| Epaisseur du matériau 2 (mm) Lettre de référence: MT 2 | 4 |
| Trou d'ancrage (mm) Lettre de référence: AH | 13 |
| Trou d'ancrage 2 (mm) Lettre de référence: AH 2 | 13 |
| Distance de cœur à cœur (mm) Lettre de référence: k | 105 |
| Distance de cœur à cœur 2 (mm) Lettre de référence: k 2 | 130 |
Caractéristiques techniques
| Matériau | Acier |
|---|---|
| Qualité des matériaux | St. 1.0038 (S235JR) |
| Protection de la surface | Galvanisé à chaud |
| Traitement de surface | Non traité |
Poids
| Poids calculé (g) | 4040 |
|---|---|
| Poids calculé [kg] (kg) | 4.04 |
Informations sur l'emballage
| Paquet 1 Type | Non emballé |
|---|---|
| Paquet 1 Qté | 1 |
| Paquet 2 Type | Palette ISO 0-1/1 |
| Paquet 2 Qté | 108 |
| Paquet 2 Hauteur (mm) | 915 |
| Paquet 2 Largeur (mm) | 1200 |
| Paquet 2 Longueur (mm) | 800 |
| Paquet 2 Poids (g) | 489000 |
| Paquet 3 Type | Type d'emballage non disponible |
