Passages de tubes et de câbles

Fermeture des passages en cas d’incendie

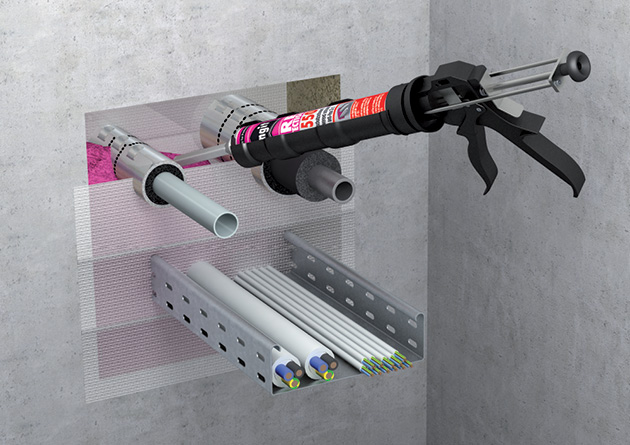

Le but du compartimentage est d’empêcher la propagation rapide du feu pour permettre aux occupants de quitter les lieux et aux secours d’être plus efficaces. Dans les bâtiments ouverts au public, les murs et plafonds doivent être résistants au feu. Pour que la fonction coupe-feu soit véritablement efficace, il faut s’assurer que les vides laissés par les câbles et tubes fondus seront remplis. Nos gammes Walraven Pacifyre® and Tangit permettent de rétablir le degré coupe-feu des dalles, murs et cloisons.

Comment choisir le bon équipement coupe-feu ?

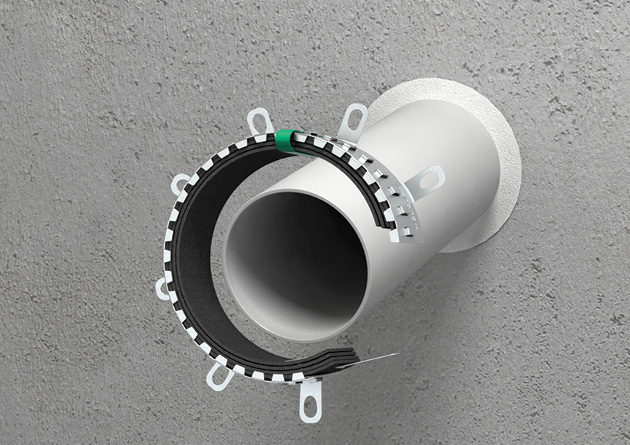

Les colliers coupe-feu sont généralement constitués d’une bande en acier doublée d’une bande intumescente qui s’expanse à la chaleur de l’incendie et vient remplir le trou laissé par le tube fondu. Selon le matériau du mur, la matière du tube et la configuration de l’installation, les colliers coupe-feu de notre gamme Walraven Pacifyre® résistent au feu entre deux et quatre heures.

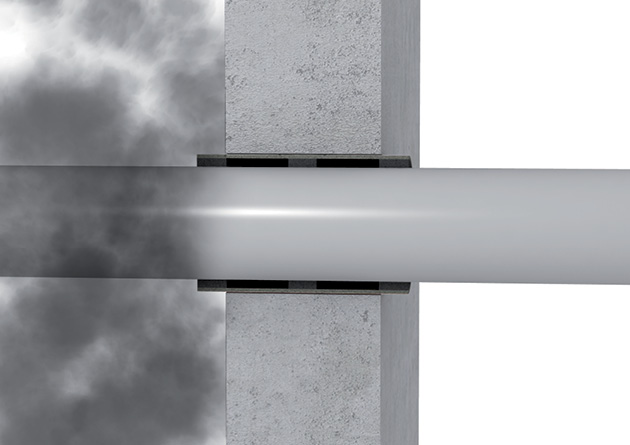

Les avantages des colliers coupe-feu

• Ils sont d’un bon rapport qualité-prix
• Ils sont faciles à installer en neuf ou en rénovation
• De nombreux diamètres sont disponibles

Si vous cherchez une solution fiable et standard, notre collier Walraven Pacifyre® BFC est la solution qu’il vous faut. Ce produit a obtenu l’agrément ETA et porte le marquage CE, gage de qualité et de fiabilité.

Alternatives aux colliers standard

Toutefois, les colliers coupe-feu standard ne sont pas adaptés à toutes les configurations, il est donc important de prendre en compte tous les paramètres de l’installation pour assurer que l’équipement choisi est adapté :

• Type, matière et dimension du tube (plastique ou métal ?)
• Temps de tenue au feu requis
• Nécessités d’isolation du tube
• Nature du support : mur, dalle, plafond…
• Mouvements thermiques et vibrations du tube
• Poids du tube

Back to Fire Protection Systems



Dans quels cas faut-il un équipement spécifique ?

Tubes métalliques : le plus souvent, les colliers coupe-feu standard ne conviennent pas aux tubes métalliques. La matière intumescente du collier ne pourra pas écraser le métal pour fermer l’ouverture comme cela se produit avec les tubes plastiques. Un collier plus spécifique comme notre collier coupe-feu modulable Pacifyre® EFC sera plus adapté. Un manchon coupe-feu ou une bande intumescente sont des alternatives intéressantes.

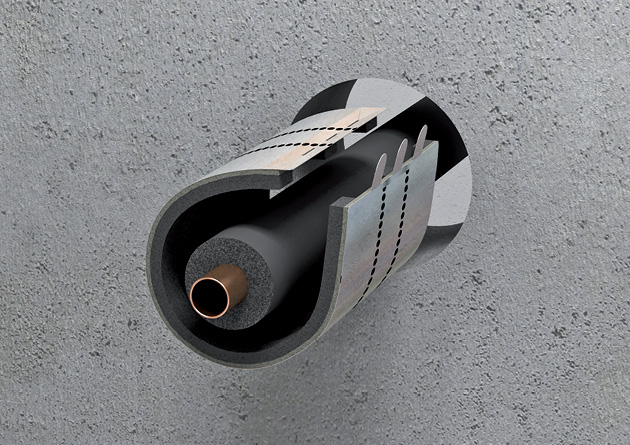

Mouvements ou vibrations : si l’installation est susceptible d’être soumise à des vibrations ou à des mouvements significatifs (dilatation ou contraction thermique du tube, mouvements du bâtiment..), il se peut qu’un collier coupe-feu ne soit pas adapté. Notre manchon coupe-feu Walraven Pacifyre® MKII est recommandé dans ce cas : c’est le produit qui a été choisi pour équiper le Shard à Londres.

Isolation phonique : de nouvelles normes imposent un degré d’isolation phonique dans les bâtiments. Notre manchon coupe-feu Pacifyre® MKII est équipé de bandes spécialement conçues pour réduire la diffusion des bruits. Notre collier coupe-feu Walraven Pacifyre® AWM III peut être installé avec des bandes d’isolant phonique.

Espace pour l’installation : dans les chantiers de rénovation il arrive souvent que plusieurs tubes et câbles passent au même endroit et ne puissent pas être équipés par un collier coupe-feu standard. L’espace est souvent restreint et il faut trouver une solution alternative. Notre collier coupe-feu modulable Walraven Pacifyre® EFC est la solution idéale dans ce type de situation. Constitué d’une bande métallique et d’une bande intumescente que l’on peut découper à la longuer souhaitée, il permet d’équiper plusieurs tubes avec un seul collier. Sa forme peut être adaptée à la configuration sur place : tubes rapprochés, tube dans un angle, tubes en dévers… Ce collier est l’équipement tout terrain de protection passive incendie !
