Einzelbefestigung an Trapezblech – (Rohrleitung und Befestigung unbekleidet)
Rohrleitungsbefestigung für Löschwasserleitungen gemäß DIN 14462:2023-07
Befestigungsuntergrund: Trapezblech
Bemessungsgrundlage: Rohr als statische Belastung, Stahlrohr, C-Stahl-, CU- oder VA-Rohr DN 50 bis DN 100
Sie benötigen Unterstützung?
Wir helfen Ihnen gerne bei Ihrem Projekt.
Kontaktieren Sie uns einfach über unser Support-Formular.

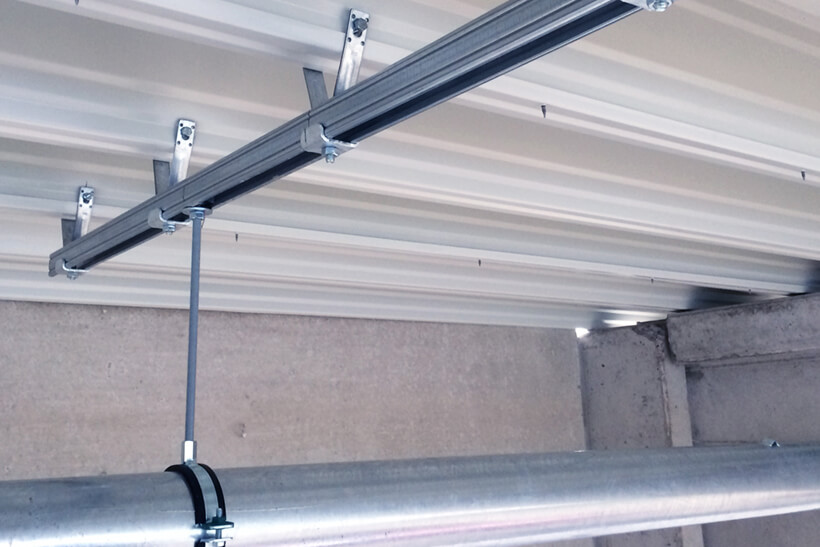

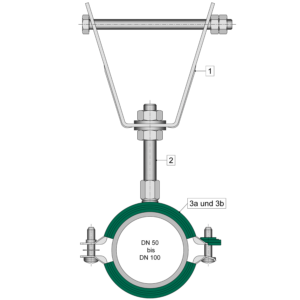

Befestigungsbeispiel
Alternative Rohrschellen

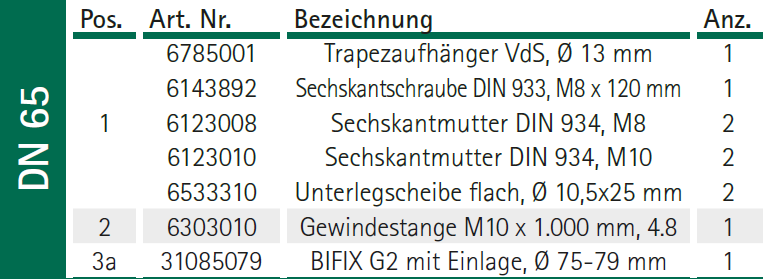

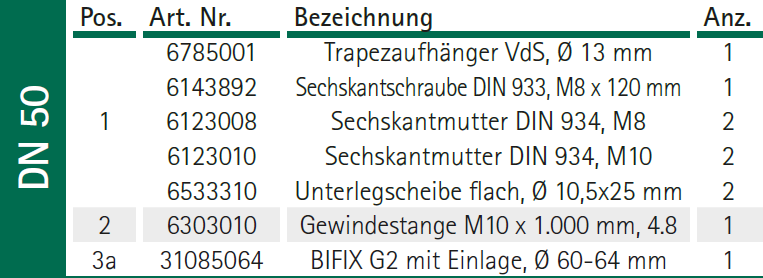

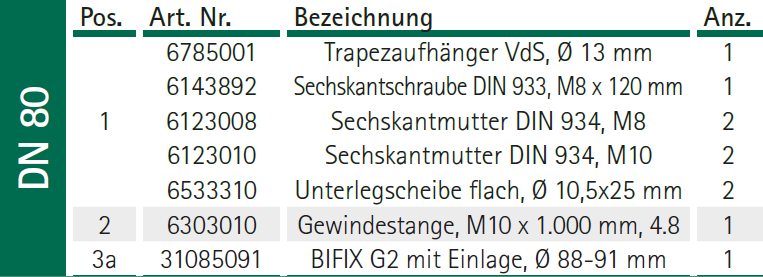

Dimensionen DN 50 bis DN 100
Komplexe
Projektanforderungen?
Ja, ich wünsche eine kostenlose Auslegung der Montagetechnik
Formular ausfüllen und technischen Support erhalten.

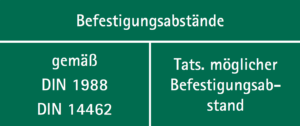

Maximal mögliche Befestigungsabstände

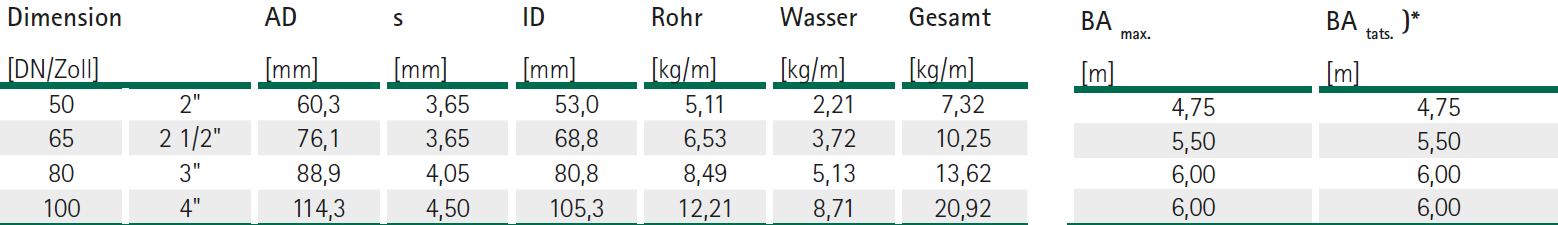

Gewinderohr DIN EN 10255 Mittlere Reihe M

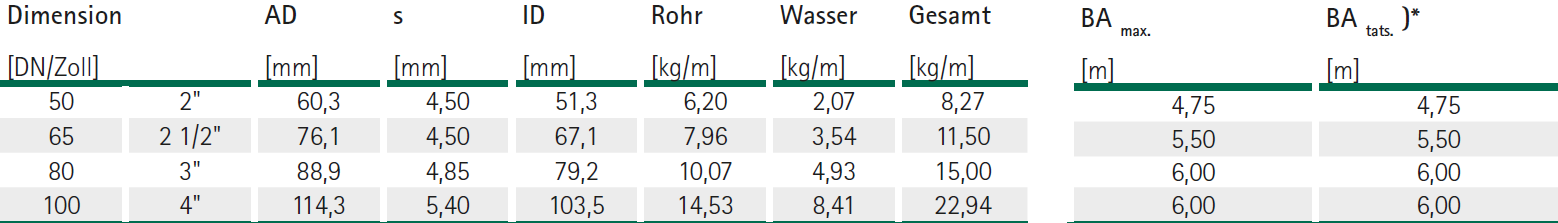

Gewinderohr DIN EN 10255 Schwere Reihe H

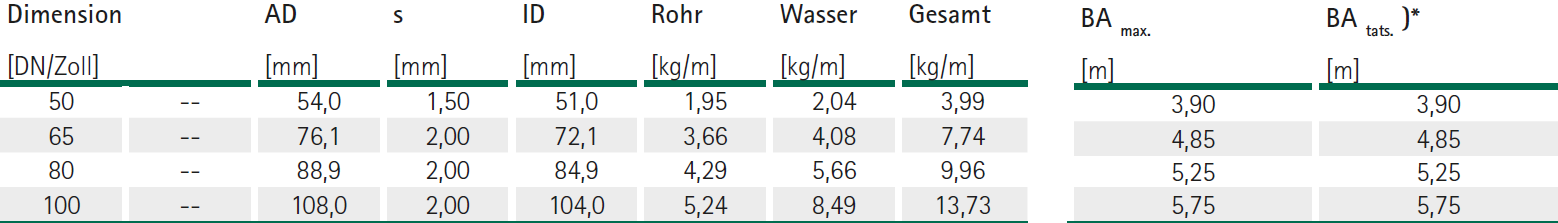

Präzisionsstahlrohr DIN EN 10305-3

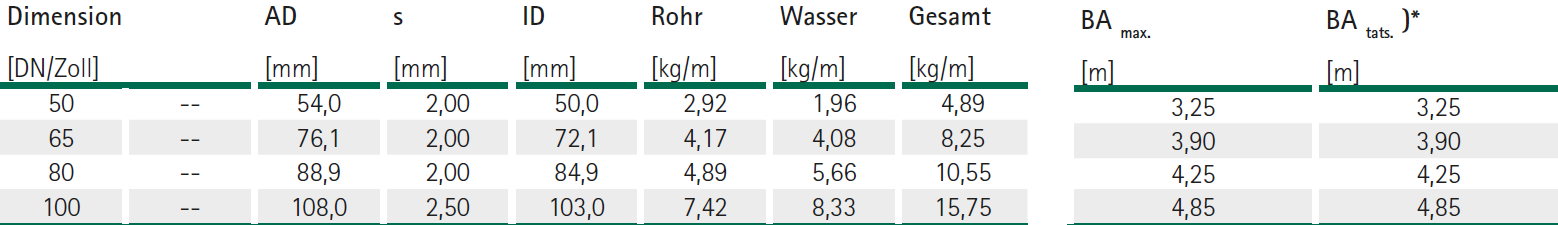

Kupferrohr DIN EN 1057

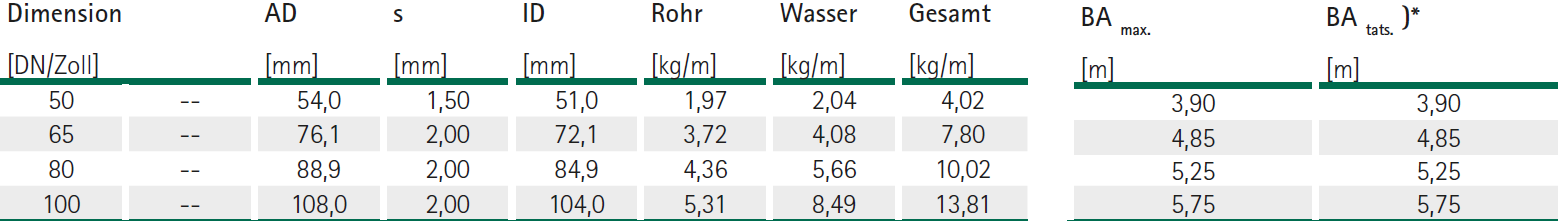

Rohr aus nichtrostendem Stahl DVGW GW 541
)* Die tatsächlich möglichen Befestigungsabstände beziehen sich ausschließlich auf die Rohrleitung und die empfohlene Befestigungstechnik. Vor
Ausführung der Installationen ist zwingend die Tragfähigkeit des Trapezbleches mit dem Fachplaner abzustimmen. Die tatsächlich möglichen
Befestigungsabstände sind gegebenenfalls an die maximal mögliche Belastungsfähigkeit des Trapezbleches anzupassen.
