Besonderes & Eigenschaften

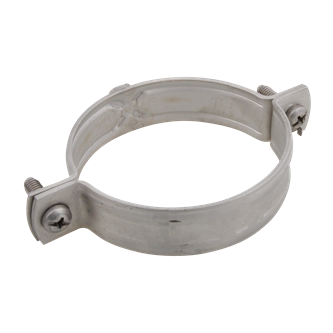

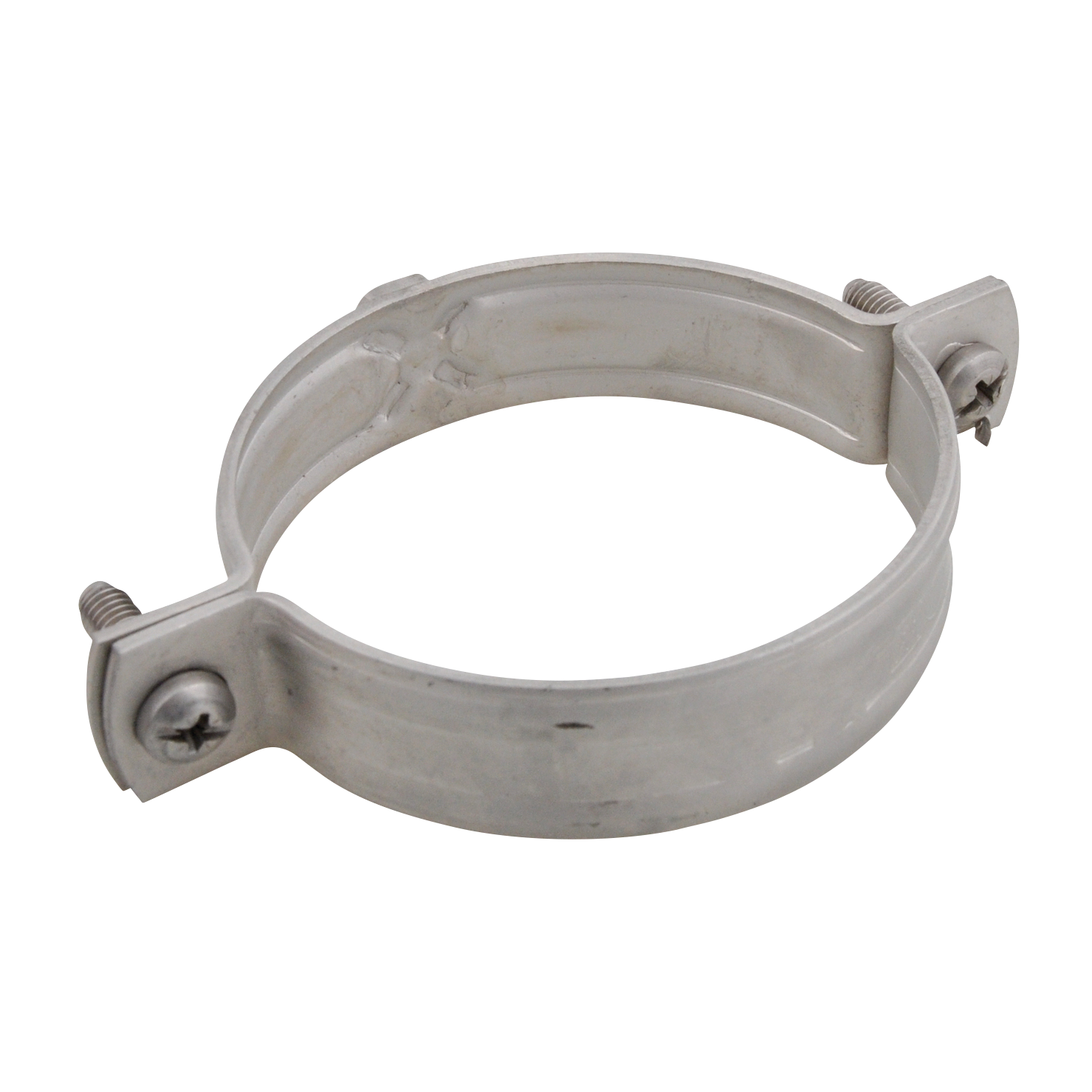

- Zweischraubenschelle
- mit Sicherheitsschnellverschluss
- Material: Edelstahl 1.4404 (AISI 316L)
.png?w=100){kind=logo}
| Produktnummer | Rohr-Außendurchmesser | DN | Rohrdurchmesser Zoll | Anschlussgewinde | Gesamthöhe | Gesamtbreite | Gesamttiefe | Material Breite | Materialstärke | Größe der Schraube | Max. zulässige Last (Fa,z) | Zulassungen | VPE 1 Form | VPE 1 Menge | VPE 2 Form | VPE 2 Menge | Produkt Merkzettel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kennzeichnung | D | D | D | G | H | W | DtT | MW | MT | ds | Fa,z | ||||||
| Einheit | (mm) | (″) | (mm) | (mm) | (mm) | (mm) | (mm) | (N) | |||||||||
| Produktnummer3027068 | Rohr-AußendurchmesserD (mm) 62-68 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 80 | GesamtbreiteW (mm) 102 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 1,25 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1500 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 50 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 4500 | Merkzettel |
| Produktnummer3027076 | Rohr-AußendurchmesserD (mm) 72-76 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 87 | GesamtbreiteW (mm) 109 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1500 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 2250 | Merkzettel |
| Produktnummer3027085 | Rohr-AußendurchmesserD (mm) 79-85 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 97 | GesamtbreiteW (mm) 118 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1500 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 2250 | Merkzettel |
| Produktnummer3027089 | Rohr-AußendurchmesserD (mm) 85-89 | DND DN 80 | Rohrdurchmesser ZollD (″) 3 | AnschlussgewindeG M10 | GesamthöheH (mm) 102 | GesamtbreiteW (mm) 124 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1500 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 3150 | Merkzettel |
| Produktnummer3027105 | Rohr-AußendurchmesserD (mm) 100-105 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 117 | GesamtbreiteW (mm) 139 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1500 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 2250 | Merkzettel |
| Produktnummer3027111 | Rohr-AußendurchmesserD (mm) 106-111 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 124 | GesamtbreiteW (mm) 146 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 2250 | Merkzettel |
| Produktnummer3027118 | Rohr-AußendurchmesserD (mm) 110-118 | DND DN 100 | Rohrdurchmesser ZollD (″) 4 | AnschlussgewindeG M10 | GesamthöheH (mm) 132 | GesamtbreiteW (mm) 154 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1575 | Merkzettel |
| Produktnummer3027127 | Rohr-AußendurchmesserD (mm) 122-127 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 140 | GesamtbreiteW (mm) 163 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1125 | Merkzettel |
| Produktnummer3027134 | Rohr-AußendurchmesserD (mm) 129-134 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 148 | GesamtbreiteW (mm) 170 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1125 | Merkzettel |
| Produktnummer3027144 | Rohr-AußendurchmesserD (mm) 139-144 | DND DN 125 | Rohrdurchmesser ZollD (″) 5 | AnschlussgewindeG M10 | GesamthöheH (mm) 157 | GesamtbreiteW (mm) 179 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1125 | Merkzettel |
| Produktnummer3027155 | Rohr-AußendurchmesserD (mm) 150-155 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 172 | GesamtbreiteW (mm) 192 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1125 | Merkzettel |
| Produktnummer3027162 | Rohr-AußendurchmesserD (mm) 157-162 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 174 | GesamtbreiteW (mm) 196 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1125 | Merkzettel |
| Produktnummer3027169 | Rohr-AußendurchmesserD (mm) 164-169 | DND DN 150 | Rohrdurchmesser ZollD (″) 6 | AnschlussgewindeG M10 | GesamthöheH (mm) 182 | GesamtbreiteW (mm) 204 | GesamttiefeDtT (mm) 20 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M6 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 25 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 1125 | Merkzettel |
| Produktnummer3027200 | Rohr-AußendurchmesserD (mm) 193-200 | DND - | Rohrdurchmesser ZollD (″) - | AnschlussgewindeG M10 | GesamthöheH (mm) 216 | GesamtbreiteW (mm) 256 | GesamttiefeDtT (mm) 25 | Material BreiteMW (mm) 20 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M8 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 15 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 405 | Merkzettel |
| Produktnummer3027219 | Rohr-AußendurchmesserD (mm) 212-219 | DND DN 200 | Rohrdurchmesser ZollD (″) 8 | AnschlussgewindeG M10 | GesamthöheH (mm) 233 | GesamtbreiteW (mm) 273 | GesamttiefeDtT (mm) 25 | Material BreiteMW (mm) 25 | MaterialstärkeMT (mm) 2,5 | Größe der Schraubeds M8 | Max. zulässige Last (Fa,z)Fa,z (N) 1900 | Zulassungen RAL-GZ 655/B, ITB (KOT) | VPE 1 Form Pappkarton | VPE 1 Menge 15 | VPE 2 Form Palette ISO 1 | VPE 2 Menge 405 | Merkzettel |
